VeTek Semiconductor е производител специјализиран за UV LED сусцептори, има долгогодишно искуство во истражување и развој и производство на LED EPI сензори и е препознаен од многу клиенти во индустријата.

ЛЕР, односно полупроводничка диода што емитува светлина, физичката природа на нејзината луминисценција е дека откако ќе се напојува полупроводничката pn спојка, под погон на електричниот потенцијал, електроните и дупките во полупроводничкиот материјал се комбинираат за да генерираат фотони, така што постигне полупроводничка луминисценција. Затоа, епитаксијалната технологија е една од основите и јадрото на ЛЕР, а воедно е и главниот одлучувачки фактор за електричните и оптичките карактеристики на ЛЕР.

Технологијата Epitaxy (EPI) се однесува на растот на еден кристален материјал на една кристална подлога со ист распоред на решетки како подлогата. Основен принцип: На подлога загреана на соодветна температура (главно подлога од сафир, подлога од SiC и Si супстрат), гасните супстанции индиум (In), галиум (Ga), алуминиум (Al), фосфор (P) се контролираат на површината. на подлогата да расте специфичен монокристален филм. Во моментов, технологијата за раст на LED епитаксијален лист главно го користи методот MOCVD (хемиско метеоролошки таложење на органски метал).

LED епитаксијален материјал за подлогата

1. Црвена и жолта LED:

GaP и GaA се најчесто користени подлоги за црвени и жолти LED диоди. Подлогите на GaP се користат во методот на епитаксија на течна фаза (LPE), што резултира со широк опсег на бранови должини од 565-700 nm. За методот на гасна фаза епитаксија (VPE), се одгледуваат GaAsP епитаксијални слоеви, давајќи бранови должини помеѓу 630-650 nm. Кога се користи MOCVD, супстратите на GaAs обично се користат со растот на епитаксијалните структури AlInGaP.

Ова помага да се надминат недостатоците на апсорпцијата на светлината на подлогите на GaAs, иако воведува несовпаѓање на решетки, што бара тампон слоеви за растење на структурите InGaP и AlGaInP.

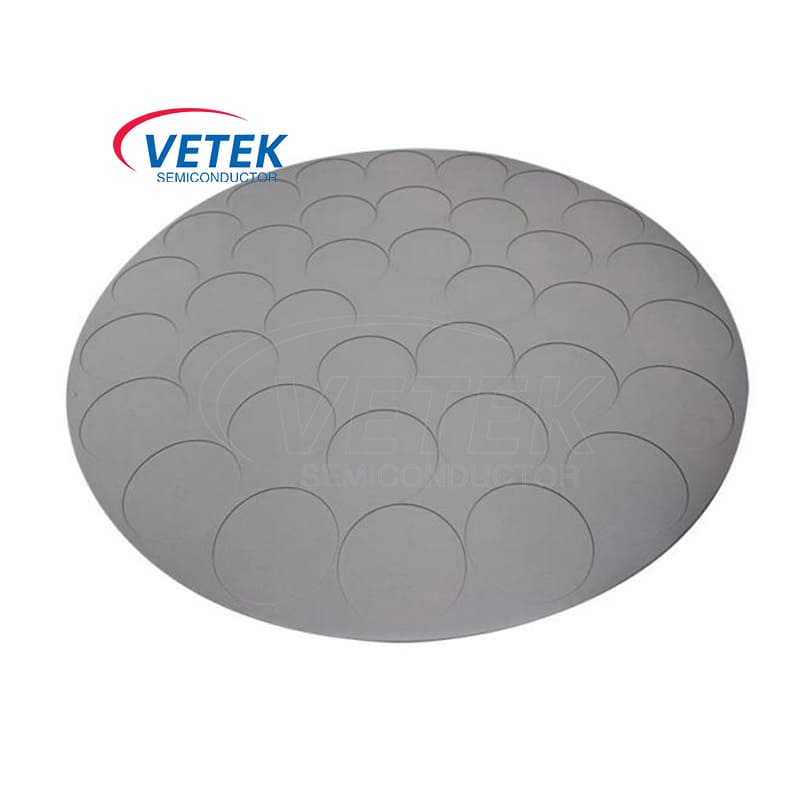

VeTek Semiconductor обезбедува LED EPI сензор со SiC слој, TaC слој:

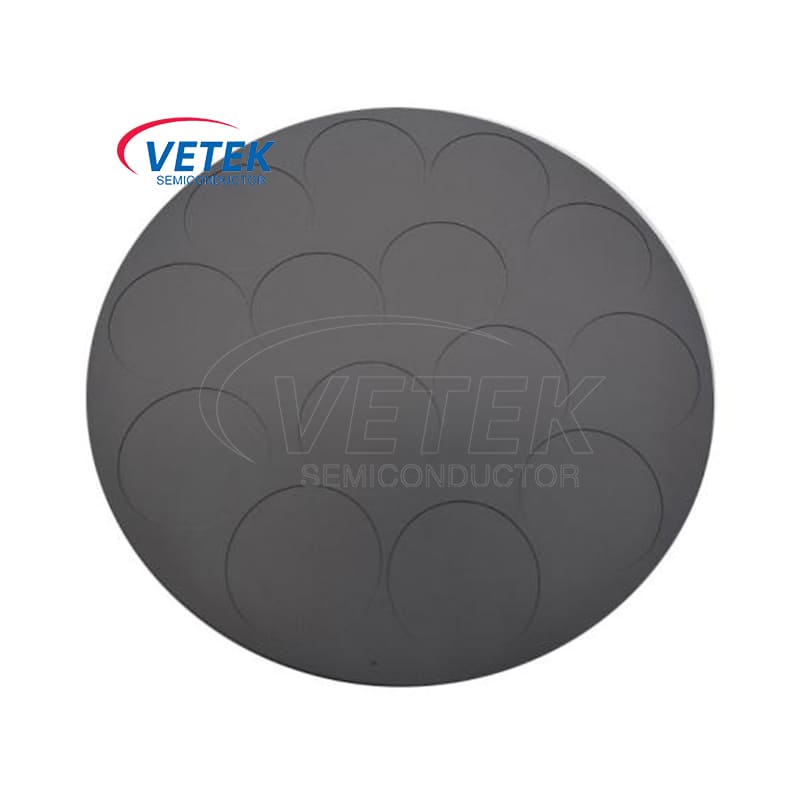

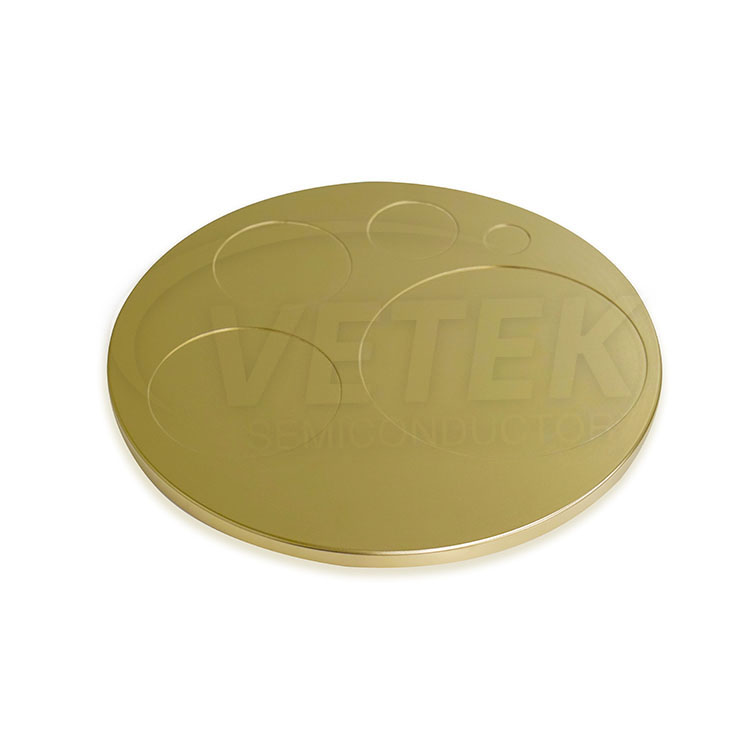

VEECO LED EPI ресивер TaC облога што се користи во LED EPI сензор

2. сина и зелена LED:

 ● Подлога GaN: Монокристалот GaN е идеална подлога за раст на GaN, подобрувајќи го квалитетот на кристалите, животниот век на чипот, светлосната ефикасност и густината на струјата. Сепак, неговата тешка подготовка ја ограничува неговата примена.

Супстрат од сафир: Сафирот (Al2O3) е најчестиот супстрат за раст на GaN, кој нуди добра хемиска стабилност и без апсорпција на видлива светлина. Сепак, тој се соочува со предизвици со недоволна топлинска спроводливост при работа со висока струја на моќните чипови.

● SiC супстрат: SiC е уште еден супстрат што се користи за раст на GaN, рангиран на второто место по удел на пазарот. Обезбедува добра хемиска стабилност, електрична спроводливост, топлинска спроводливост и нема видлива апсорпција на светлина. Сепак, има повисоки цени и понизок квалитет во споредба со сафирот. SiC не е погоден за УВ LED диоди под 380 nm. Одличната електрична и топлинска спроводливост на SiC ја елиминира потребата за спојување со преклопен чип за дисипација на топлина кај GaN LED диоди од типот моќност на подлоги од сафир. Структурата на горната и долната електрода е ефикасна за дисипација на топлина кај GaN LED уредите од типот на моќност.

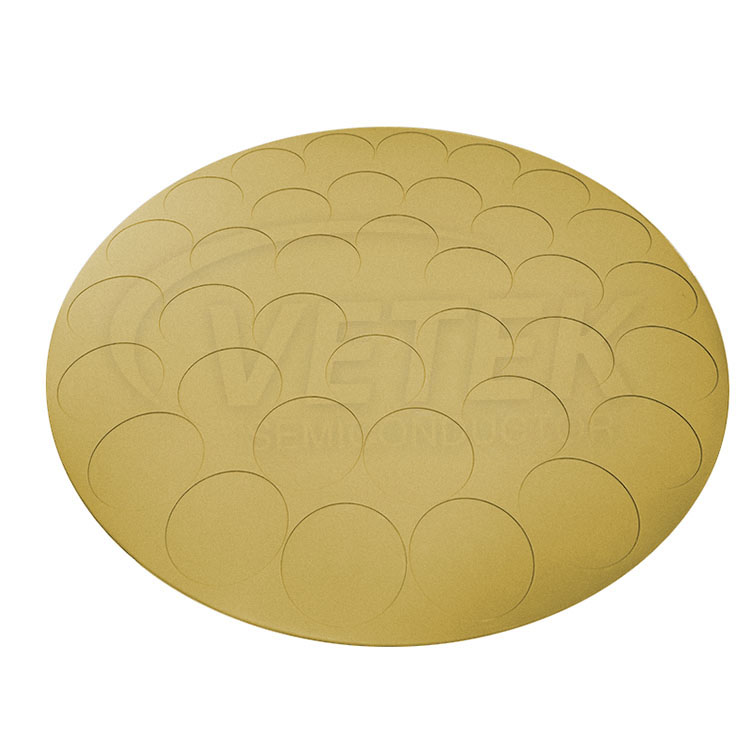

LED ресивер Epitaxy MOCVD Susceptor со TaC облога

3. Длабоко UV LED EPI:

Во длабока ултравиолетова (DUV) LED епитаксија, длабока UV LED или DUV LED епитаксија, најчесто користените хемиски материјали како подлоги вклучуваат алуминиум нитрид (AlN), силициум карбид (SiC) и галиум нитрид (GaN). Овие материјали поседуваат добра топлинска спроводливост, електрична изолација и квалитет на кристал, што ги прави погодни за DUV LED апликации во средини со висока моќност и висока температура. Изборот на материјалот за подлогата зависи од фактори како што се барањата за нанесување, процесите на изработка и размислувањата за трошоците.

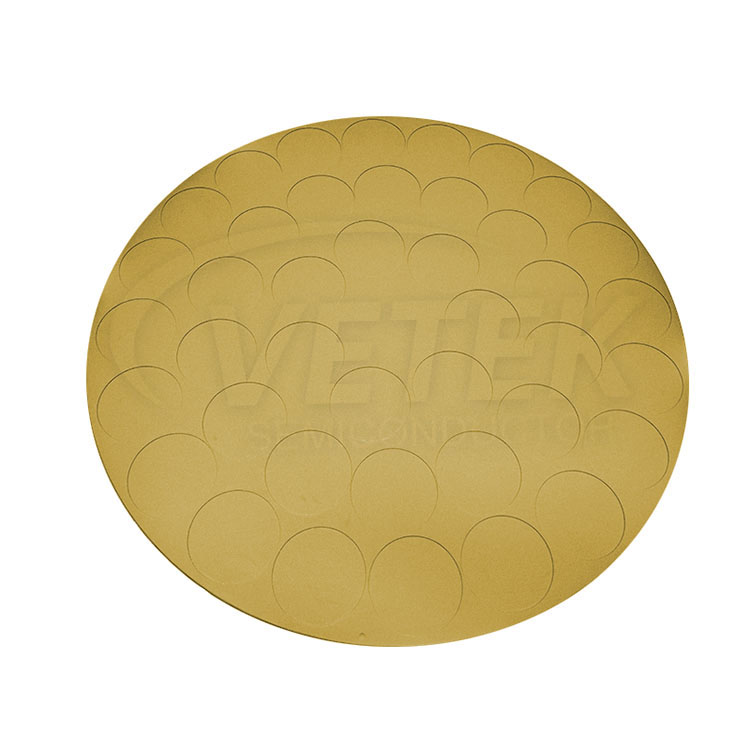

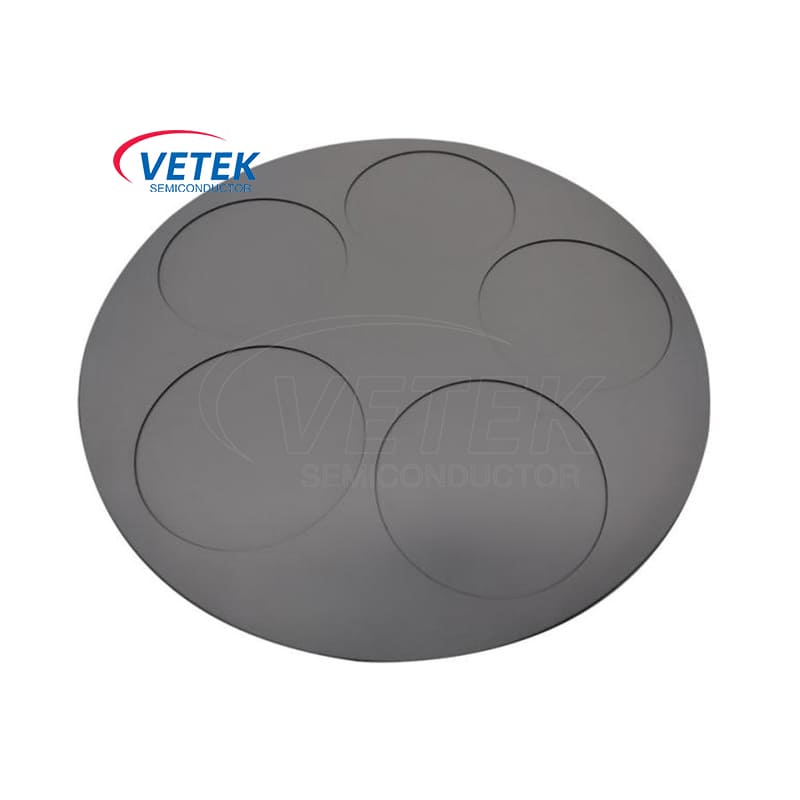

Длабоко УВ LED сусцептор обложен со SiC TaC обложен длабок УВ LED чувствител
