Силициум карбид слој

VeTek Semiconductor е специјализиран за производство на производи за премачкување со ултра чист силикон карбид, овие премази се дизајнирани да се нанесуваат на прочистен графит, керамика и огноотпорни метални компоненти.

Нашите премази со висока чистота се првенствено наменети за употреба во индустријата за полупроводници и електроника. Тие служат како заштитен слој за носачи на обланди, сензори и грејни елементи, заштитувајќи ги од корозивни и реактивни средини што се среќаваат во процеси како што се MOCVD и EPI. Овие процеси се составен дел на обработката на нафора и производството на уреди. Дополнително, нашите облоги се добро прилагодени за примена во вакуумски печки и загревање на примероци, каде што се среќаваат средини со висок вакуум, реактивна и кислородна средина.

Во VeTek Semiconductor, ние нудиме сеопфатно решение со нашите напредни способности за машинска продавница. Ова ни овозможува да ги произведуваме основните компоненти користејќи графит, керамика или огноотпорни метали и да ги нанесуваме керамичките облоги SiC или TaC во куќата. Ние, исто така, обезбедуваме услуги за обложување на деловите што ги набавуваат клиентите, обезбедувајќи флексибилност за задоволување на различни потреби.

Нашите производи за обложување со силикон карбид се широко користени во Si epitaxy, SiC епитаксија, MOCVD систем, RTP/RTA процес, процес на офорт, ICP/PSS процес на офорт, процес на различни типови LED, вклучувајќи сини и зелени LED, UV LED и длабоко UV LED итн., Која е прилагодена на опрема од LPE, Aixtron, Veeco, Nuflare, TEL, ASM, Annealsys, TSI и така натаму.

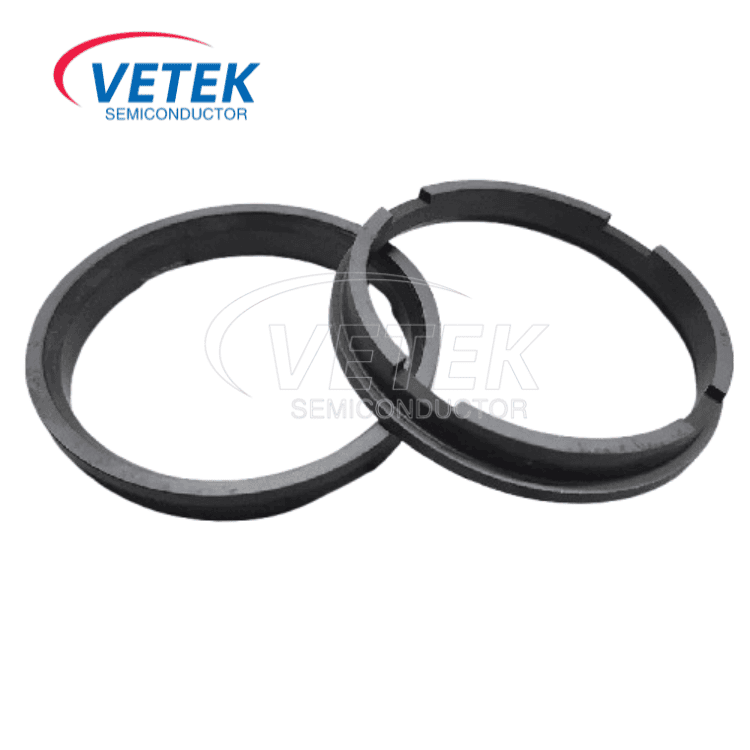

Делови од реакторот што можеме да ги направиме:

Слој со силикон карбид неколку уникатни предности:

Silicon Carbide Coating several unique advantages

Параметар за обложување со силикон карбид на полупроводник VeTek

Основни физички својства на CVD SiC облогата
Имотот	Типична вредност
Кристална структура	FCC β фаза поликристална, главно (111) ориентирана
Густина на облогата на SiC	3,21 g/cm³
SiC облога Цврстина	2500 Викерс цврстина (оптоварување 500 g)
Големина на жито	2 ~ 10 μm
Хемиска чистота	99,99995%
Топлински капацитет	640 J·kg^-1· К^-1
Температура на сублимација	2700 ℃
Јачина на свиткување	415 MPa RT 4-точка
Модулот на Јанг	430 Gpa 4pt кривина, 1300℃
Топлинска спроводливост	300 W·m^-1· К^-1
Термичка експанзија (CTE)	4,5×10-6K^-1

CVD SIC ФИЛМ КРИСТАЛНА СТРУКТУРА

CVD SIC FILM CRYSTAL STRUCTURE

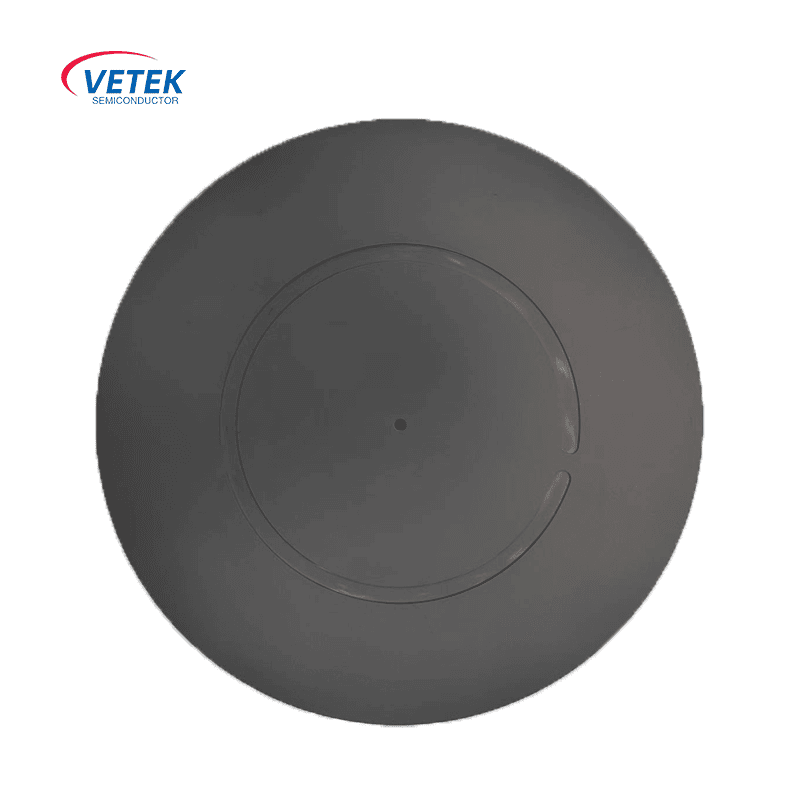

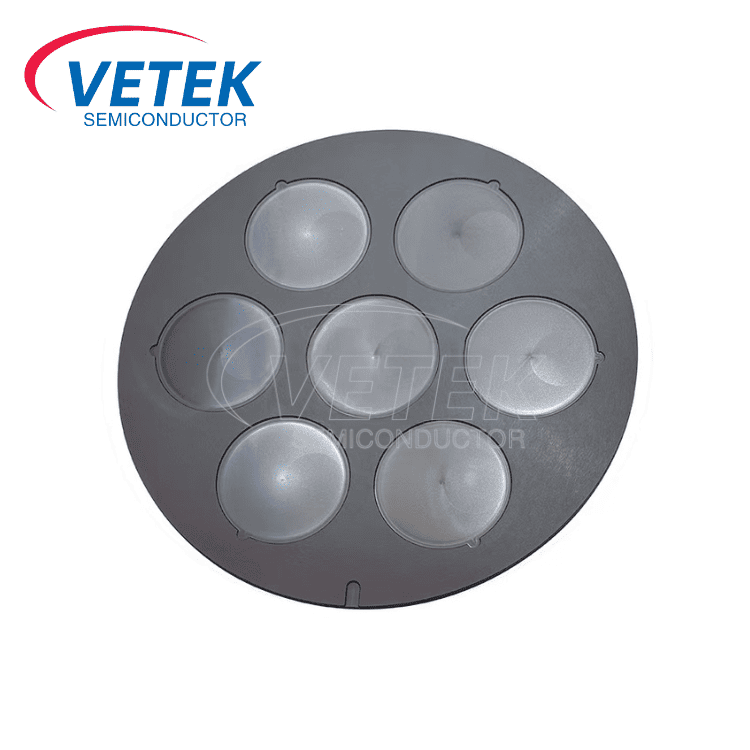

Епи сусцептор обложен со силикон карбид SiC облога носач на нафора Сателитски капак за MOCVD обложен со SiC CVD SiC обложување нафора Epi сусцептор Елемент за греење со CVD SiC облога Сателитски носач на нафора Aixtron Ресивер SiC Coating Epi SiC обложување полумесечина графитни делови

CVD силикон карбид (SiC) обложен графит RTP RTA носач

VETEK CVD силикон карбид (SiC) обложен графит RTP RTA носач е дизајниран за системи за брза термичка обработка (RTP) и брзо термичко жарење (RTA) што се користат во производството на полупроводници. Произведен од изостатичен графит со висока чистота со густа CVD SiC облога, обезбедува извонредна термичка стабилност, одлична температурна униформност, супериорна хемиска отпорност и ултра ниско создавање честички. Конструиран да издржи повторени брзи циклуси на загревање и ладење, носачот обезбедува сигурна поддршка за обланда и стабилни перформанси на процесот за жарење на силиконски обланди и други апликации со полупроводници на висока температура.

CVD силикон карбид (SiC) обложен RTP сусцептор

CVD SiC обложениот RTP сензор од VeTek Semiconductor служи опрема за брза термичка обработка (RTP) и брзо термичко жарење (RTA) што се користи во текот на производството на полупроводници. Подлогата е обработена од изостатски графит со висока чистота, над кој се депонира густ слој CVD силициум карбид (SiC). Оваа конструкција дава висока топлинска спроводливост, силна хемиска инертност и одржлива димензионална стабилност при постојано возење на високи температури.

Графитна глава за туширање со CVD силикон карбид (SiC).

Ако некогаш сте се справиле со нерамномерен проток на гас или со контаминација на честички во комората за таложење, графитната глава за туширање VETEK CVD SiC е дизајнирана да го реши тоа. Започнува со изостатски графит со висока чистота за термичка стабилност и лесна обработка, а потоа добива густа облога CVD силикон карбид (SiC) што ја запечатува површината, се спротивставува на корозивни гасови (како HCl или NF3) и спречува испуштање гасови. Резултатот е плочка за дистрибуција на гас што обезбедува рамномерен проток низ обландата, се справува со епитаксија на висока температура и трае многу подолго од голиот графит или кварц - што ја прави доверлива компонента за процесите на CVD, PECVD, MOCVD, силициумска епитаксија и SiC епитаксија. Ние исто така нудиме сопствени обрасци и големини на дупки, бидејќи нема два исти реактори.

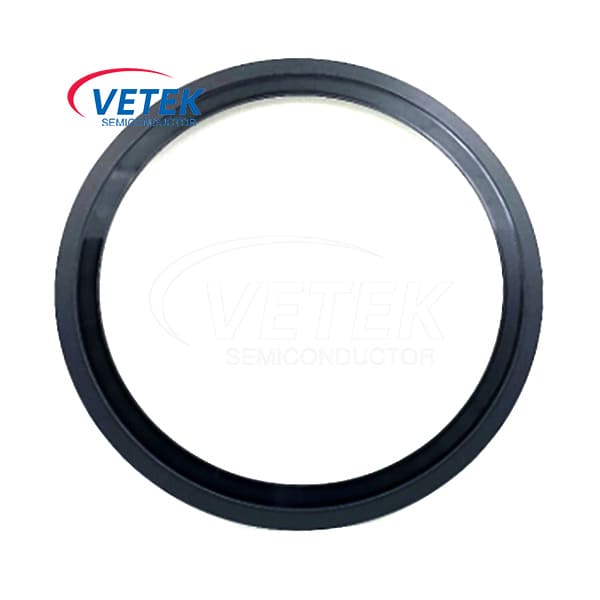

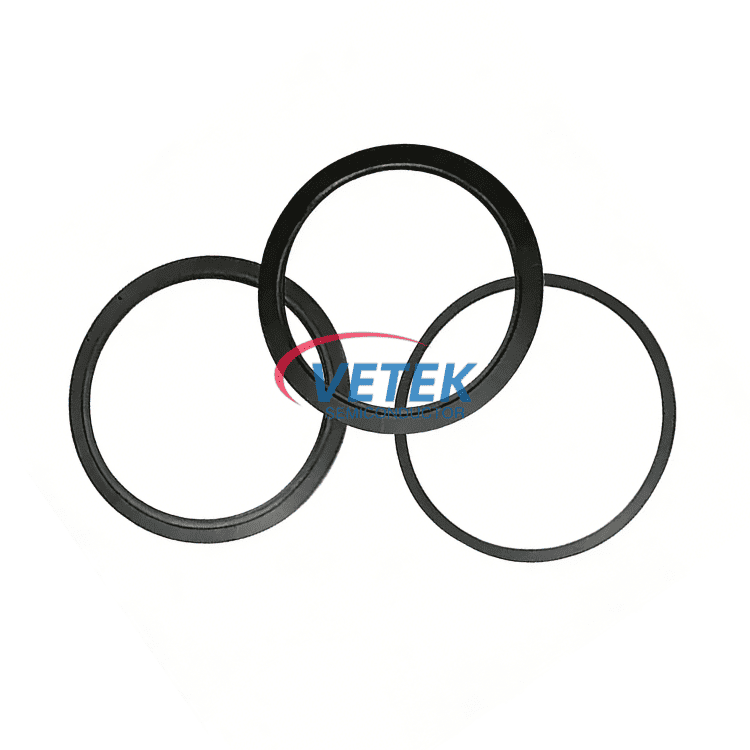

Цврсти прстени со фокус на SiC

Дизајниран да ја опкружува зоната за следење на нафора, цврстиот SiC фокус прстен обезбедува линеарна дистрибуција на плазма и точни профили за офорт од раб до центар. Овие врвни β-SiC компоненти се изградени од Vetek Semiconductor (Wuyi Tianyao New Material Technology Co., LTD) со користење на сопствена технологија Chemical Vapor Deparation (CVDD). Со испарување на суровините во густа матрица без врзивно средство, Vetek ги елиминира порозните микро-празнини вообичаени кај постарите материјали. Во споредба со стандардната заштита од кварц или силициум, нашите CVD SiC компоненти многу подобро се спротивставуваат на корозивни халогени гасови, заштитувајќи ја обландата во длабока логика под 7nm и густо производство на мемориски чипови. Со нетрпение го очекуваме вашето понатамошно истражување.

AMAT 0200-03201 CVD SiC игла за подигање на нафора

Овој AMAT 0200-03201 игла за подигање на нафора од VeTek започнува со графит со висока чистота, а потоа додаваме густа CVD SiC облога на врвот. Направен е за системи за епитаксија од 300 mm и EPI реактори за применети материјали. Зошто графит и SiC? Графитот навистина добро се справува со топлината. Слојот SiC презема корозивни гасови и не се истроши брзо. Дизајнот на тенок ѕид? Тоа е за почисто подигање и позиционирање на нафора, помалку честички и подолг век на траење при високи температури. Ние, исто така, правиме слични графитни делови обложени со SiC за ASM, Aixtron и LPE системи. Со нетрпение го очекуваме вашето барање.

Носач за обланда за VEECO MOCVD (LED епитаксија)

Vetek Semiconductor прави носачи на обланди за VEECO MOCVD системи, изградени специјално за LED епитаксии, како што се GaN LED диоди, сино-зелени LED диоди и длабок UV LED раст. Овие носачи започнуваат со графит со висока чистота и добиваат густа CVD обвивка од силикон карбид (SiC). Таа комбинација добро се држи под високите температури што ги гледате во MOCVD - добра термичка стабилност, отпорност на корозија и облогата трае.
