Прстен за водич за обложување на TAC
  • Прстен за водич за обложување на TACПрстен за водич за обложување на TAC

Прстен за водич за обложување на TAC

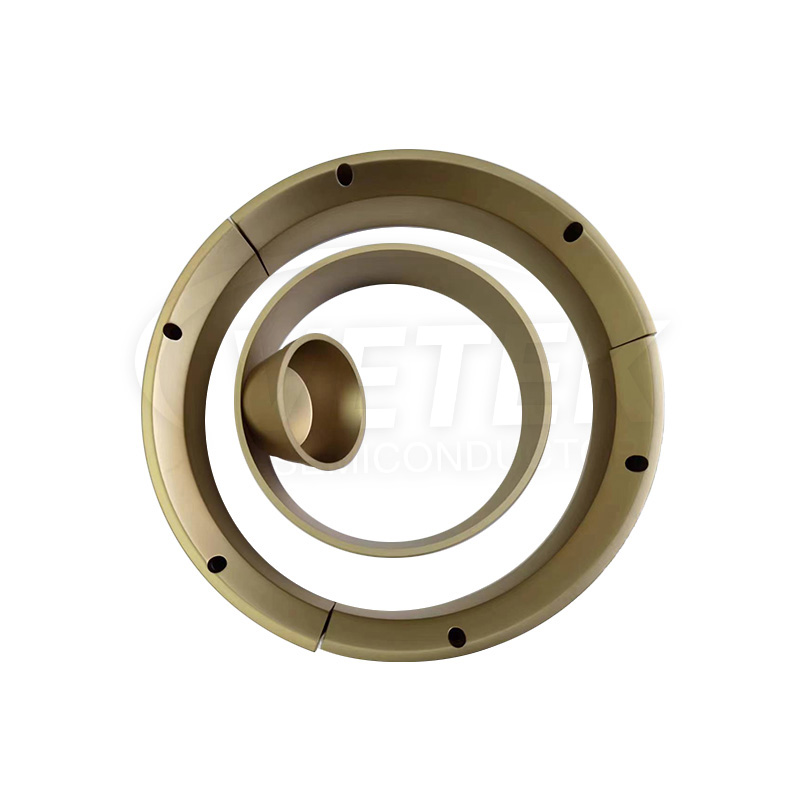

Прстенот за водич за обложување TaC на VeTek Semiconductor е создаден со нанесување облога со тантал карбид на делови од графит користејќи високо напредна техника наречена хемиско таложење на пареа (CVD). Овој метод е добро воспоставен и нуди исклучителни својства на обложување. Со користење на TaC Coating Guide Ring, животниот век на компонентите на графит може значително да се продолжи, движењето на графитните нечистотии може да се потисне, а квалитетот на еднокристалот SiC и AIN може сигурно да се одржува. Добредојдовте да не прашате.

VETEK Semiconductor е професионален прстен за вода за обложување на China TAC, TAC облога, производител на носители на семе и добавувач.

TAC обложен сад за премачкување, носител на семе и TAC за обложување прстен во SIC и AIN единечна кристална печка се одгледуваа со метод на PVT.

Кога физичкиот метод на транспорт на пареа (ПВТ) се користи за подготовка на SIC, кристалот на семето е во релативно ниска температурна регион, а суровината SIC е во релативно висока температурна регион (над 2400 ℃). Распаѓањето на суровината произведува Сикси (главно вклучувајќи Si, Sic₂, Si₂c, итн.). Материјалот на пареата фаза се транспортира од регионот на висока температура до кристалот на семето во регионот на ниска температура, а нуклеатите и растат. Да формира еден кристал. Материјалите за термичко поле што се користат во овој процес, како што се сад, прстен за водач на проток, држач за кристал на семе, треба да бидат отпорни на висока температура и нема да ги загадуваат суровините на SIC и SIC единечните кристали. Слично на тоа, елементите за греење во растот на единечните кристали на АЛН треба да бидат отпорни на ал -пареа, N₂ корозија и треба да имаат висока еутектичка температура (и АЛН) за да го скратат периодот на подготовка на кристалот.

Откриено е дека SIC и ALN подготвени од TAC обложени со графитно термичко поле материјали биле почисти, скоро никаков јаглерод (кислород, азот) и други нечистотии, помалку дефекти на работ, помала отпорност во секој регион, а густината на микропор и густината на јамата за градење биле густина на јама Значително намален (по гравирање на KOH), а квалитетот на кристалот беше значително подобрен. Покрај тоа, стапката на губење на тежината TAC е скоро нула, изгледот е не-деструктивен, може да се рециклира (живот до 200H), може да ја подобри одржливоста и ефикасноста на таквата единечна подготовка на кристал.


SiC prepared by PVT method


Параметар на производот на прстенот за водич за обложување TaC:

Физички својства на TaC облогата
Густина 14,3 (g/cm³)
Специфична емисија 0.3
Коефициент на термичка експанзија 6.3 10-6
Цврстина (HK) 2000 HK
Отпор 1 × 10-5Ом * см
Термичка стабилност <2500℃
Се менува големината на графитот -10 ~ -20ум
Дебелина на облогата ≥ 20 и типична вредност (35um ± 10um)


Производствени продавници:

VeTek Semiconductor Production Shop
