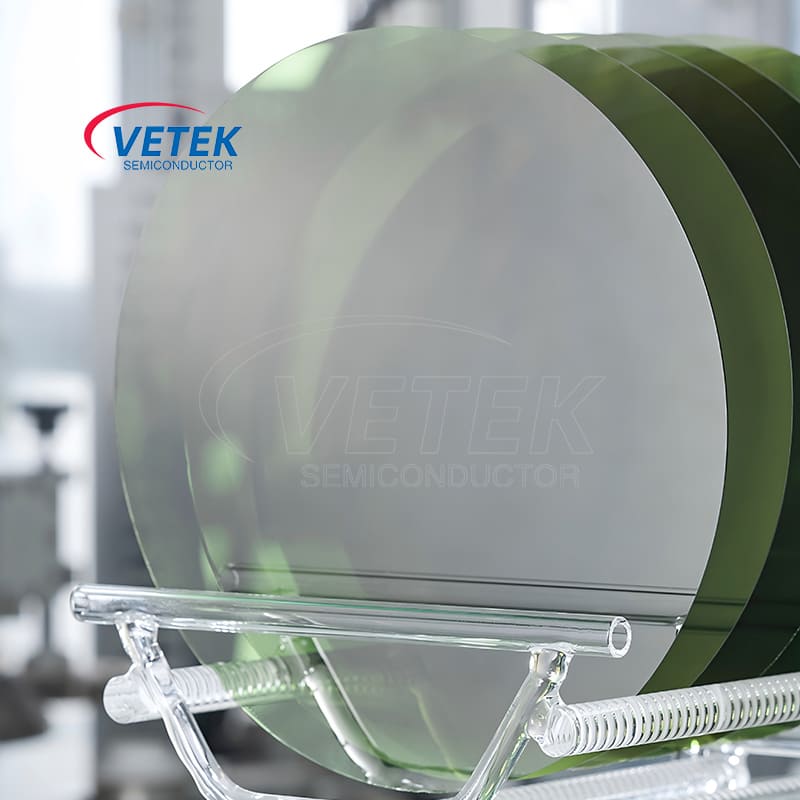

Полу -изолационен тип SIC подлога од 4H

SIC Wafer игра повеќе клучни улоги во процесот на обработка на полупроводници. Во комбинација со својата висока отпорност, висока термичка спроводливост, широк опсег и други својства, таа се користи во полиња со висока фреквенција, висока моќност и висока температура, особено во микробранови и RF апликации. Тоа е неопходен компонента производ во процесот на производство на полупроводници.

Главна предност

1. Одлични електрични својства

Електрично поле со висок критички дефект (околу 3 mV/cm): околу 10 пати повисоко од силикон, може да поддржи поголем напон и потенок дизајн на слојот на лебдат, значително да го намали отпорноста, погоден за уреди за напојување со висок напон.

Полу-изолирачки својства: Висока отпорност (> 10^5 Ω · cm) преку компензација на ванадиум или интринтно дефект, погоден за уреди со висока фреквенција, RF уреди со мала загуба (како што се ХЕМТ), намалување на ефектите од паразитска капацитивност.

2. Термичка и хемиска стабилност

Висока термичка спроводливост (4,9w /cm · k): Одлични перформанси на дисипација на топлина, поддршка на работа со висока температура (теоретска работна температура може да достигне 200 ℃ или повеќе), да ги намали барањата за дисипација на топлина на системот.

Хемиска инертност: Инерт на повеќето киселини и алкалии, силна отпорност на корозија, погодна за сурова околина.

3. материјална структура и квалитет на кристал

4H Политипска структура: Хексагоналната структура обезбедува поголема подвижност на електроните (на пр., Надолжна подвижност на електроните од околу 1140 см²/v · s), што е супериорно во однос на другите политипични структури (на пр. 6H-SIC) и е погодна за уреди со висока фреквенција.

Епитаксичен раст со висок квалитет: Хетерогени епитаксични филмови со ниска густина на дефекти (како што се епитаксични слоеви на композитни подлоги на ALN/Si) може да се постигнат преку CVD (хемиска таложење на пареа) технологија, подобрување на сигурноста на уредот.

4. Компатибилност на процеси

Компатибилен со силиконскиот процес: Sio₂ изолациониот слој може да се формира преку термичка оксидација, што е лесно да се интегрираат уреди за процеси врз основа на силикон, како што е MOSFET.

Оптимизација на контакт со OHMIC: Употреба на повеќеслоен метал (како што е процесот на лекување Ni/Ti/Pt), намалете ја отпорноста на контакт (како што е Ni/Si/Al Структура Отпорност на контакт, како што е 1,3 × 10^-4 Ω · cm), подобрување на перформансите на уредот.

5. Сценари за апликација

Електроника за напојување: Се користи за производство на високо-напонски Schottky диоди (SBD), IGBT модули, итн., Поддржувајќи високи фреквенции на префрлување и мала загуба.

Уреди за РФ: Погодно за 5G комуникациски базни станици, радари и други сценарија со висока фреквенција, како што се уредите Algan/GAN HEMT.

Полупроводникот на Ветек постојано следи повисок квалитет на кристал и квалитет на обработка за да ги задоволи потребите на клиентите. Во моментот,4-инчии6-инченПроизводите се достапни, и8-инчиПроизводите се во развој.

Полу-изолираните спецификации на основните производи на SIC подлогата:

Полуисулациони спецификации за квалитет на кристалот SIC на SIC:

4H Полу -изолациони тип на SIC Method Method Method и терминологија:
