CVD TAC носач за обложување
  • CVD TAC носач за обложувањеCVD TAC носач за обложување

CVD TAC носач за обложување

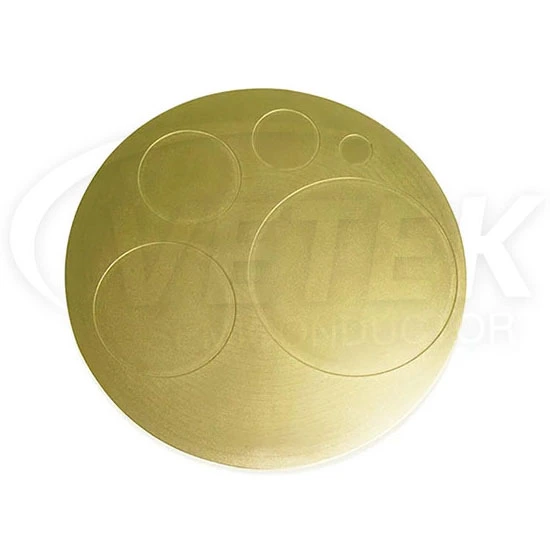

Носачот на обложување на CVD TAC е главно дизајниран за епитаксијален процес на производство на полупроводници. Ултра-високата точка на топење на носачот на CVD TAC, одлична отпорност на корозија и извонредна термичка стабилност ја одредуваат неопходноста на овој производ во епитаксичен процес на полупроводници. Добредојдовте понатамошно испитување.

Vetek Semiconductor е професионален водач CVD CVD TAC превозник за обложување, епитаксиски подложен,Поддршка за графит обложена со TACПроизводител.


Преку континуиран процес на процеси и материјални иновации, носачот на обложување на CVD TAC на Vetek Semiconductor игра многу клучна улога во епитаксичниот процес, главно вклучувајќи ги и следниве аспекти:


Заштита на подлогата: Носачот на обложување на CVD TAC обезбедува одлична хемиска стабилност и термичка стабилност, ефикасно спречување на висока температура и корозивни гасови да ги еродираат подлогата и внатрешниот wallид на реакторот, обезбедувајќи чистота и стабилност на околината на процесот.


Термичка униформност: Во комбинација со високата термичка спроводливост на носачот на обложување на CVD TAC, тој обезбедува униформност на дистрибуцијата на температурата во рамките на реакторот, ја оптимизира квалитетот на кристалот и дебелината униформност на епитаксилниот слој и ја подобрува конзистентноста на перформансите на финалниот производ.


Контрола на загадување на честички: Бидејќи носачите обложени со CVD TAC имаат екстремно ниски стапки на производство на честички, својствата на мазната површина значително го намалуваат ризикот од загадување на честички, а со тоа подобрување на чистотата и приносот за време на епитаксијалниот раст.


Продолжена опрема живот: Во комбинација со одличната отпорност на абење и отпорност на корозија на носачот на обложување на CVD TAC, тој значително го проширува животот на услугата на компонентите на комората на реакциите, ги намалува трошоците за прекин на опремата и трошоците за одржување и ја подобрува ефикасноста на производството.


Комбинирајќи ги горенаведените карактеристики, CVD TAC носачот на Vetek Semiconductor не само што ја подобрува веродостојноста на процесот и квалитетот на производот во процесот на епитаксичен раст, туку исто така обезбедува економично решение за производство на полупроводници.


Танталум карбид обвивка на микроскопски пресек:


Tantalum carbide coating on a microscopic cross section picture


Физички својства на носачот на обложување на CVD TAC:

Физички својства на облогата TAC
Густина
14.3 (g/cm³)
Специфична емисија
0.3
Коефициент на термичка експанзија
6.3*10-6
Цврстина (HK)
2000 HK
Отпор
1 × 10-5Ом*см
Термичка стабилност
<2500
Се менува големината на графитот
-10 ~ -20ум
Дебелина на облогата
≥ 20 и типична вредност (35um ± 10um)
