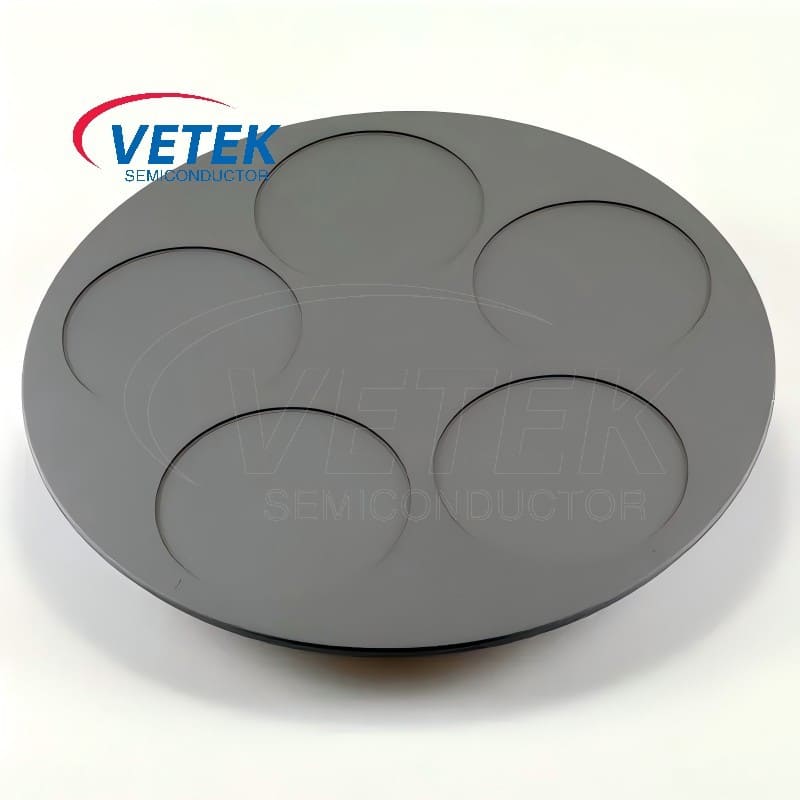

MOCVD SIC облога на подложникот

Полупроводник на Vetek MOCVD SIC Подлогата е изработена од висококвалитетенграфит, кој е избран поради неговата топлинска стабилност и одлична топлинска спроводливост (околу 120-150 W/m·K). Вродените својства на графитот го прават идеален материјал за издржување на тешките услови внатреРеактори на MOCVD. За да ги подобри своите перформанси и да го прошири својот животен век, графитниот суксетор е внимателно обложен со слој на силиконски карбид (SIC).

MOCVD SiC Coating Susceptor е клучна компонента што се користи вохемиско таложење на пареа (CVD)ипроцеси на органско хемиско таложење на пареа (MOCVD).. Неговата главна функција е да ги поддржува и загрева силиконските или силиконските карбид (SIC) нафора и да обезбеди униформа таложење на гас во околина со висока температура. Тоа е неопходен производ во обработката на полупроводници.

Апликации на MOCVD SIC обложување на подложникот во обработка на полупроводници:

Поддршка и греење на нафта:

Степенот за обложување MOCVD SiC не само што има моќна функција за поддршка, туку може и ефикасно да го загреенафорарамномерно за да се обезбеди стабилност на процесот на таложење на хемиската пареа. За време на процесот на таложење, високата термичка спроводливост на SIC облогата може брзо да ја пренесе топлинската енергија на секоја област на нафтата, избегнувајќи локално прегревање или недоволна температура, со што се осигура дека хемискиот гас може рамномерно да се депонира на површината на нафтата. Овој униформа ефект на загревање и таложење во голема мерка ја подобрува конзистентноста на обработката на нафта, со што површинската дебелина на филмот на секоја нафта униформа и намалување на стапката на дефект, дополнително подобрување на приносот на производството и веродостојноста на перформансите на полупроводничките уреди.

Раст на епитаксијата:

ВоMOCVD процес, Носачите обложени со SiC се клучни компоненти во процесот на раст на епитаксиите. Специфично се користат за поддршка и загревање на наполитанките од силициум и силициум карбид, осигурувајќи дека материјалите во фазата на хемиска пареа можат рамномерно и прецизно да се депонираат на површината на обландата, со што се формираат висококвалитетни структури на тенок филм без дефекти. SiC облогите не се само отпорни на високи температури, туку и одржуваат хемиска стабилност во сложени процесни средини за да се избегне контаминација и корозија. Затоа, носителите обложени со SiC играат витална улога во процесот на раст на епитаксичноста на високопрецизните полупроводнички уреди како што се уредите за напојување SiC (како што се SiC MOSFET и диоди), LED диоди (особено сини и ултравиолетови LED диоди) и фотоволтаични соларни ќелии.

Галиум нитрид (ГАН)и галиум арсенид (GaAs) епитаксија:

Обвинетите со SIC обложени се неопходен избор за раст на епитаксијалните слоеви на ГАН и ГААС, како резултат на нивната одлична топлинска спроводливост и низок коефициент на термичка експанзија. Нивната ефикасна термичка спроводливост може рамномерно да дистрибуира топлина за време на епитаксијалниот раст, осигурувајќи дека секој слој на депониран материјал може да расте рамномерно на контролирана температура. Во исто време, ниската термичка експанзија на SIC му овозможува да остане димензионално стабилна под екстремни температурни промени, ефикасно намалувајќи го ризикот од деформација на нафта, со што се обезбедува висок квалитет и конзистентност на епитаксијалниот слој. Оваа одлика ги прави носачите обложени со SIC идеален избор за производство на електронски уреди со висока фреквенција, висока моќност (како што се уреди GAN HEMT) и оптички комуникации и оптички уреди (како што се ласери и детектори базирани на GaAs).

Полупроводник VeTekПродавници за сензори за обложување MOCVD SiC:
