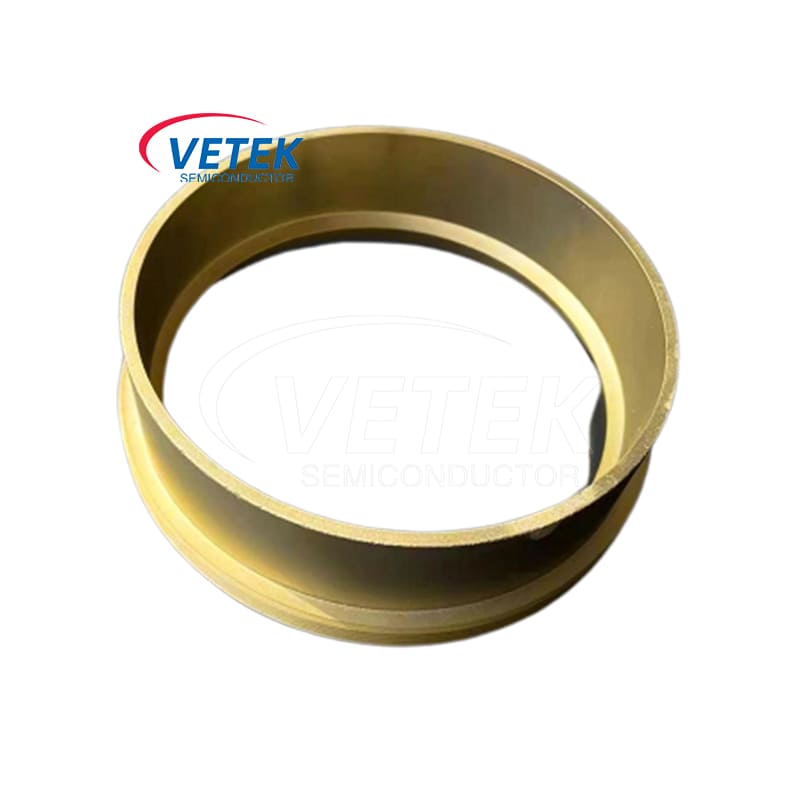

TAC обложен прстен за раст на PVT на SIC единечен кристал

Во моментов, SIC -уредите за напојување стануваат сè попопуларни, така што поврзаната измислица на полупроводнички уреди е поважна, а својствата на SIC мора да се подобрат. Sic е подлогата во полупроводник. Како неопходна суровина за уредите SIC, како ефикасно да се произведе Sic Crystal е една од важните теми. Во процесот на растечки метод на кристал SIC со PVT (физички транспорт на пареа), TAC со обложен на Vetek Semiconductor за раст на PVT на SIC единечен кристал игра неопходна и важна улога. По внимателно дизајнирање и производство, овој TAC обложен прстен ви овозможува одлични перформанси и сигурност, обезбедувајќи ефикасност и стабилност наРаст на кристалот SICпроцес.

Облогата на танталум карбид (TAC) привлече внимание заради неговата висока точка на топење до 3880 ° C, одлична механичка јачина, цврстина и отпорност на термички шокови, што го прави привлечна алтернатива за сложените полупроводници на епитаксијата со повисоки услови за температура.

TAC обложен прстенКарактеристики на производот

(З) Висококвалитетен TAC обложен материјал за обложување со графит материјал

TAC обложен прстен за раст на PVT на SIC единечен кристал со употреба на висококвалитетен SGL графит материјал како подлога, има добра топлинска спроводливост и екстремно висока стабилност на материјалот. CVD TAC облогата обезбедува не-порозна површина. Во исто време, CVD TAC со висока чистота (танталум карбид) се користи како материјал за обложување, кој има екстремно висока цврстина, точка на топење и хемиска стабилност. TAC облогата може да одржи одлични перформанси на висока температура (обично до 2000 ℃ или повеќе) и високо корозивно опкружување на растот на кристалот Sic со методот PVT, ефикасно да се спротивстави на хемиските реакции и физичката ерозија за време наРаст на сик, во голема мерка продолжете го услужниот век на прстенот за обложување и намалете ги трошоците за одржување на опремата и прекинот.

10 мм 300 мм

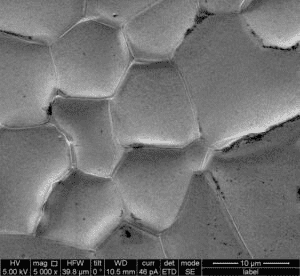

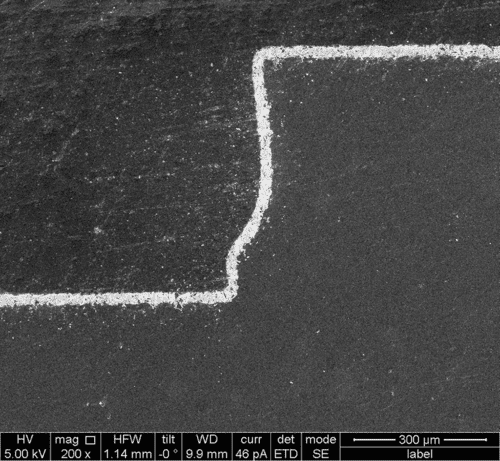

TAC облогасо висока кристалност и одлична униформност

(Ii) Прецизен процес на обложување

Напредната технологија за процеси на обложување на CVD на Vetek Semiconductor гарантира дека облогата TAC е рамномерно и густо покриена на површината на прстенот. Дебелината на облогата може прецизно да се контролира на ± 5um, обезбедувајќи униформа дистрибуција на полето на температурата и полето на проток на воздухот за време на процесот на раст на кристалот, што е погодно за висококвалитетен и голем раст на SIC кристалите.

Општата дебелина на облогата е 35 ± 5um, исто така можеме да ја прилагодиме според вашите барања.

(Iii) Одлична стабилност на висока температура и отпорност на термички шок

Во високо-температурата на животната средина на методот PVT, TAC обложен прстен за раст на PVT на SIC единечен кристал покажува одлична термичка стабилност.

Отпорност на H2, NH3, SIH4, Si

Ултра-висока чистота за да се спречи загадување на процесот

Висока отпорност на термички шокови за побрзи циклуси на работа

Може да издржи долгорочно печење со висока температура без деформација, пукање или обложување на обложување. За време на растот на кристалите на SIC, температурата често се менува. TAC на Vetek Semiconductor за раст на PVT на SIC единечен кристал има одлична отпорност на термички шок и може брзо да се прилагоди на брзи промени во температурата без пукање или оштетување. Понатамошно подобрување на ефикасноста на производството и квалитетот на производот.

Vetek Semiconductor е добро свесен дека различни клиенти имаат различна опрема и процеси на раст на кристалот PVT SIC, така што обезбедува кориснички услуги за TAC обложен прстен за раст на PVT на SIC единечен кристал. Без разлика дали станува збор за спецификациите на големината на ринг -телото, дебелината на облогата или посебните барања за перформанси, можеме да го прилагодиме според вашите барања за да се осигураме дека производот совршено одговара на вашата опрема и процес, обезбедувајќи ви најоптимизирано решение.

Физички својства на облогата TAC

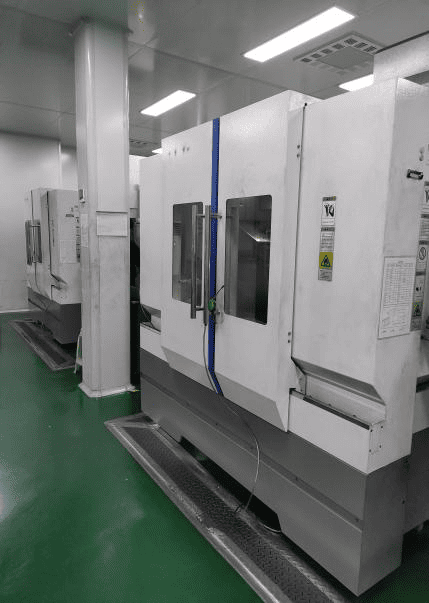

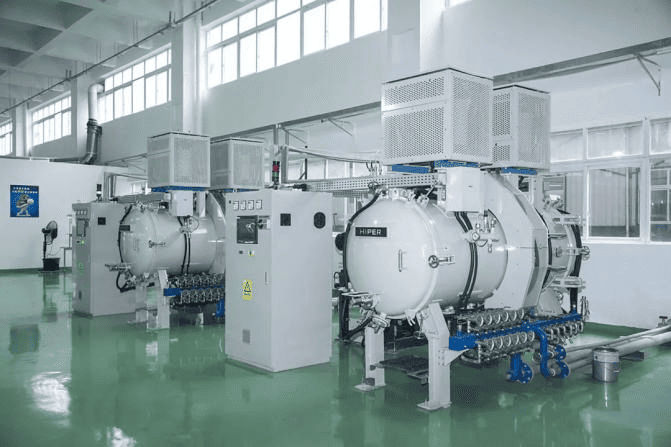

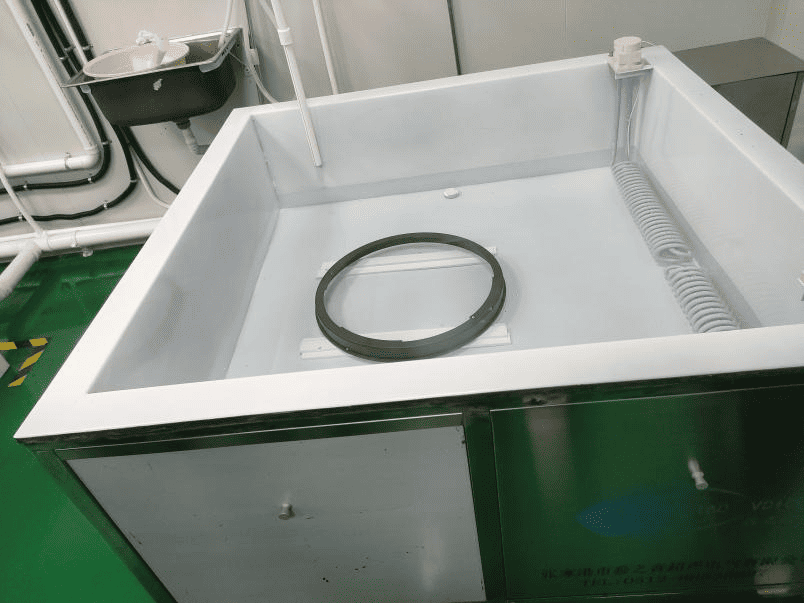

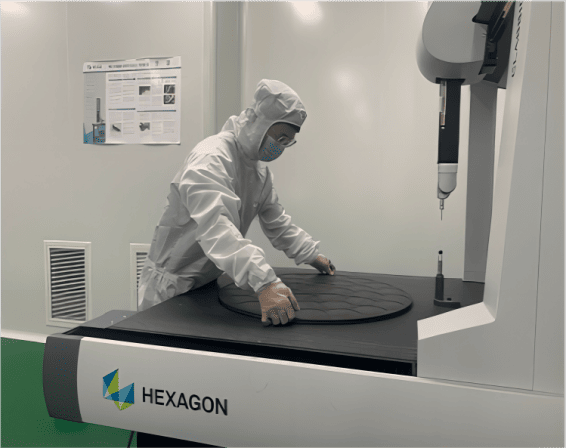

Тоа полупроводникTAC обложен прстен Продавници за производство
