CVD SIC заштитник за обложување
  • CVD SIC заштитник за обложувањеCVD SIC заштитник за обложување

CVD SIC заштитник за обложување

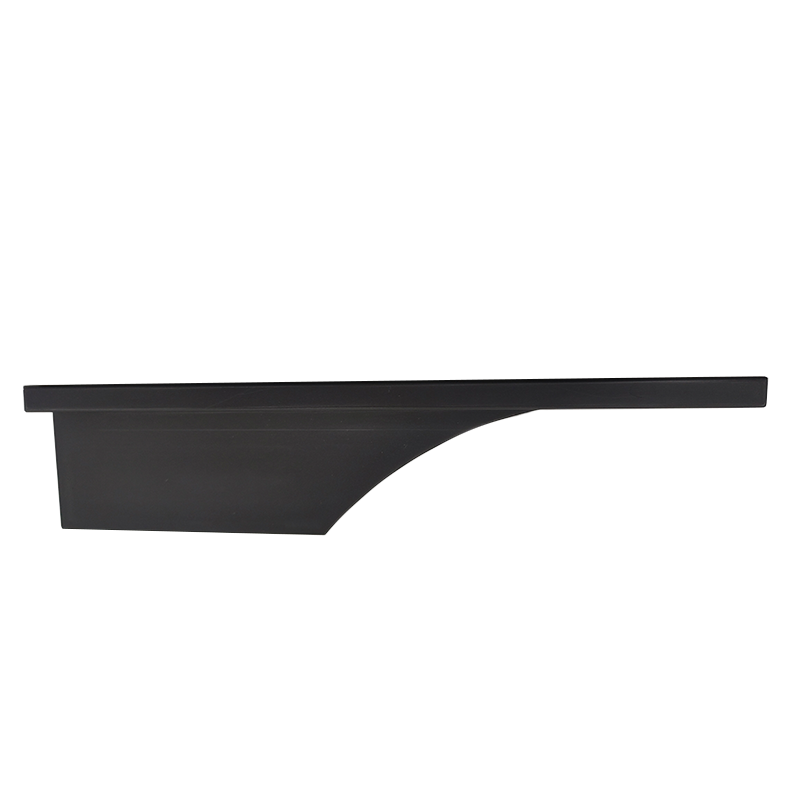

CVD SIC заштитен заштитник на Vetek Semiconductor, кој се користи е LPE SIC Epitaxy, терминот „LPE“ обично се однесува на епитаксијата со низок притисок (LPE) при таложење на хемиски пареа со низок притисок (LPCVD). Во производството на полупроводници, LPE е важна процесна технологија за одгледување единечни кристални тенки филмови, честопати што се користат за одгледување на силиконски епитаксични слоеви или други полупроводнички епитаксични слоеви. ПЛЕ не се двоумат да не контактираат за повеќе прашања.


Позиционирање на производи и основни функции :

CVD SIC заштитник за обложување е клучна компонента во епитаксијалната опрема LPE силиконски карбид, главно користена за заштита на внатрешната структура на комората на реакција и подобрување на стабилноста на процесот. Неговите основни функции вклучуваат:


Заштита на корозија: Силиконскиот карбид обвивка формирана од процесот на таложење на хемиска пареа (CVD) може да одолее на хемиската корозија на плазмата на хлор/флуор и е погодна за груби околини како што е опрема за гравирање;

Термичко управување: Високата термичка спроводливост на силиконскиот карбид материјал може да ја оптимизира температурната униформност во комората на реакција и да го подобри квалитетот на епитаксијалниот слој;

Намалување на загадувањето: Како компонента на поставата, може да ги спречи реакционите нуспроизводи директно да контактираат со комората и да го прошират циклусот на одржување на опремата.


Технички карактеристики и дизајн


Структурен дизајн:

Обично поделени на горните и долните делови од половина месечина, симетрично инсталирани околу фиоката за да формираат заштитна структура во форма на прстен;

Соработка со компоненти како што се ленти и глави за туширање со гас за да се оптимизираат дистрибуцијата на протокот на воздух и ефектите од фокусирање на плазмата.

Процес на обложување:

Методот CVD се користи за депонирање на облоги со висока чистота SIC, со униформност на дебелината на филмот во рамките на ± 5% и површинска грубост колку што е RA≤0,5 μm;

Типичната дебелина на облогата е 100-300μm, и може да издржи на висока температурна околина од 1600.


Сценарија за апликации и предности за перформанси :


Применлива опрема:

Главно се користи за 6-инчен 8-инчен 8-инчен силиконски карбид епитаксијална печка, поддршка на Sic homoepitaxial раст;

Погодно за опрема за гравирање, опрема MOCVD и други сценарија за кои е потребна голема отпорност на корозија.

Клучни индикатори:

Коефициент на термичка експанзија: 4,5 × 10⁻⁶/k (совпаѓање со графит подлога за намалување на термичкиот стрес);

Отпорност: 0,1-10Ω · cm (барања за спроводливост на исполнување);

Услужен живот: 3-5 пати подолго од традиционалните кварц/силиконски материјали.


Технички бариери и предизвици


Овој производ треба да ги надмине тешкотиите во процесите, како што е контролата на униформноста на облогата (како што е компензација на дебелина на работ) и оптимизација на поврзување со интерфејс за обложување на подлогата (≥30mpa), а во исто време треба да одговара на големата ротација (1000rpm) и барањата за градиент на температурата на опремата LPE.





Основни физички својства на CVD SIC облогата:

CVD SIC COATING FILM CRYSTAL STRUCTURE

Основни физички својства на CVD SIC облогата
Својство Типична вредност
Кристална структура FCC β фаза поликристален, главно (111) ориентиран
Густина 3.21 g/cm³
Цврстина 2500 Викерс цврстина (500g оптоварување)
Големина на жито 2 ~ 10мм
Хемиска чистота 99.99995%
Топлински капацитет 640 J · kg-1· К.-1
Температура на сублимација 2700
Флексурална сила 415 MPa RT 4-точка
Модул на Јанг 430 GPa 4pt Bend, 1300 ℃
Термичка спроводливост 300W · m-1· К.-1
Термичка експанзија (CTE) 4,5 × 10-6K-1


Производствени продавници:

VeTek Semiconductor Production Shop


Преглед на синџирот на индустрија за епитакси на полупроводнички чипови:

Overview of the semiconductor chip epitaxy industry chain


Жешки тагови: CVD SIC заштитник за обложување
Испрати барање
Контакт Инфо
  • Адреса

    Вангда патот, улицата Зијанг, округот Вуи, градот Jinинхуа, провинцијата hejеџијанг, Кина

  • Е-пошта

    anny@veteksemi.com

За прашања во врска со облогата со силикон карбид, облогата со тантал карбид, специјалниот графит или ценовникот, ве молиме оставете ни ја вашата е-пошта и ние ќе стапиме во контакт во рок од 24 часа.
