Епитаксија на силициум карбид

Подготовката на висококвалитетна епитаксија на силициум карбид зависи од напредната технологија и опремата и додатоците на опремата. Во моментов, најшироко користен метод за раст на епитаксија на силициум карбид е Хемиско таложење на пареа (CVD). Ги има предностите на прецизна контрола на дебелината на епитаксијалниот филм и концентрацијата на допинг, помалку дефекти, умерена стапка на раст, автоматска контрола на процесот итн., и е сигурна технологија која успешно се применува комерцијално.

Силициум карбид CVD епитаксија генерално усвојува топол ѕид или топол ѕид CVD опрема, која обезбедува продолжување на епитаксичниот слој 4H кристален SiC под услови на висока температура на раст (1500 ~ 1700℃), топол ѕид или топол ѕид CVD по години на развој, според односот помеѓу насоката на протокот на влезниот воздух и површината на подлогата, Комората за реакција може да се подели на реактор со хоризонтална структура и реактор со вертикална структура.

Постојат три главни показатели за квалитетот на SIC епитаксијалната печка, првиот е епитаксијален раст, вклучувајќи ја униформноста на дебелината, униформноста на допингот, стапката на дефекти и стапката на раст; Втората е температурната изведба на самата опрема, вклучувајќи стапка на греење/ладење, максимална температура, температурна униформност; Конечно, перформансите на трошоците на самата опрема, вклучувајќи ја цената и капацитетот на една единица.

Три вида на силициум карбид епитаксијален раст печка и основни додатоци разлики

Хоризонтален CVD на топол ѕид (типичен модел PE1O6 на компанијата LPE), топол ѕид планетарен CVD (типичен модел Aixtron G5WWC/G10) и квази-топол ѕид CVD (претставен од EPIREVOS6 од компанијата Nuflare) се главните технички решенија за епитаксиална опрема што се реализирани во комерцијални апликации во оваа фаза. Трите технички уреди исто така имаат свои карактеристики и можат да се изберат според побарувачката. Нивната структура е прикажана на следниов начин:

Соодветните основни компоненти се како што следува:

(а) Топол ѕид хоризонтален тип на јадро дел- Делови од половина месец се состои од

Низводно изолација

Горна главна изолација

Горна полумесечина

Возводно изолација

Преодно парче 2

Преодно парче 1

Надворешна млазница за воздух

Заострена шнорхела

Надворешна млазница за гас од аргон

Млазница за гас од аргон

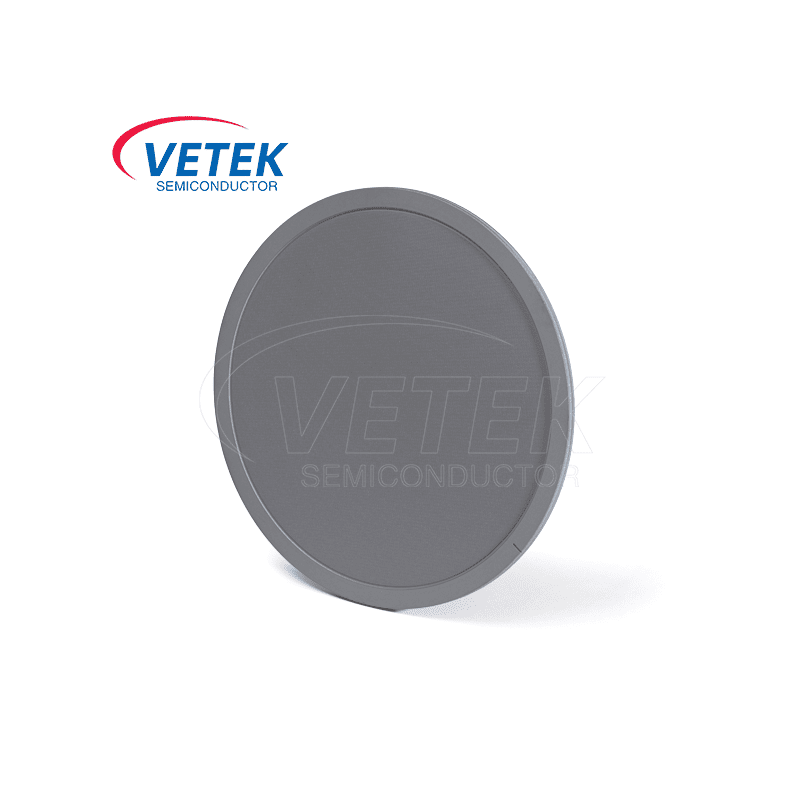

Плоча за поддршка на нафора

Центрирање игла

Централна стража

Низводно лево заштитен капак

Низводно десен заштитен капак

Нагорно лево заштитно капаче

Нагорно десен заштитен капак

Страничен ѕид

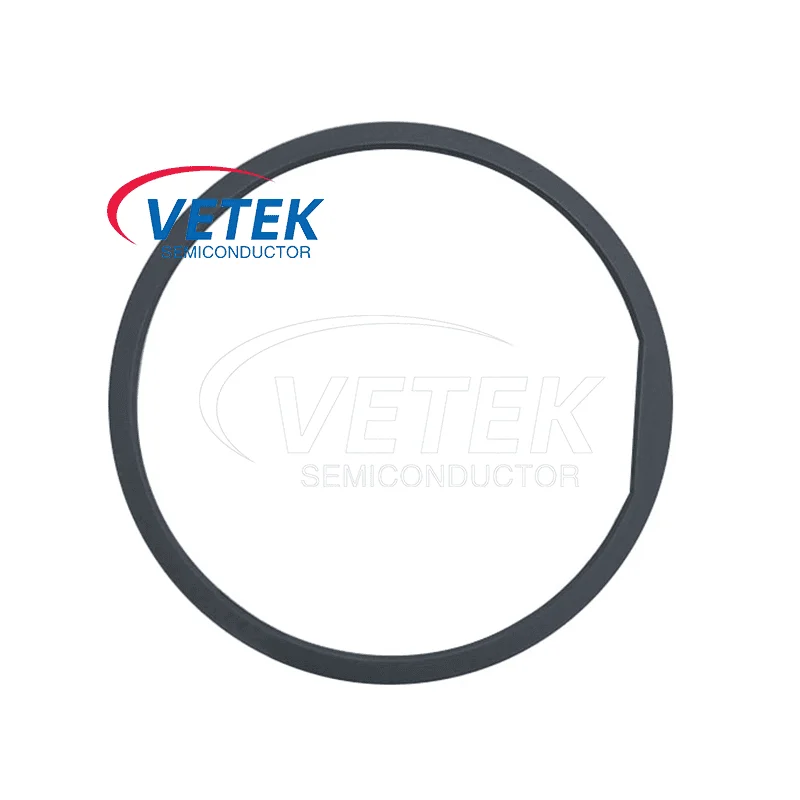

Графитен прстен

Заштитна филц

Потпорен филц

Блок за контакт

Цилиндар за излез за гас

(б) Планетарен тип на топол ѕид

Планетен диск обложен со SiC & Планетарен диск обложен со TaC

(в) Квази-термички ѕиден тип

Nuflare (Јапонија): Оваа компанија нуди вертикални печки со двојна комора кои придонесуваат за зголемен принос на производството. Опремата се одликува со ротација со голема брзина до 1000 вртежи во минута, што е многу корисно за епитаксијална униформност. Дополнително, неговата насока на протокот на воздух се разликува од другата опрема, вертикално надолу, со што се минимизира создавањето на честички и се намалува веројатноста за капки честички да паднат на наполитанките. За оваа опрема обезбедуваме основни графитни компоненти обложени со SiC.

Како снабдувач на компоненти на SiC епитаксијална опрема, VeTek Semiconductor е посветен на клиентите да им обезбеди висококвалитетни компоненти за обложување за да ја поддржи успешната имплементација на SiC епитаксијата.
