Veeco MOCVD Providence

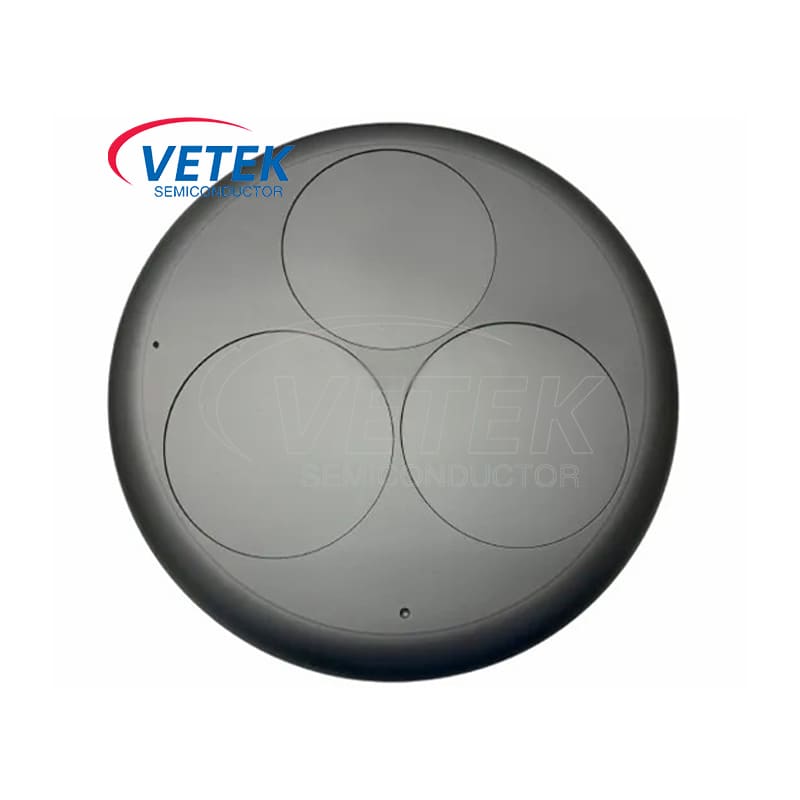

Тоа полупроводнициVeeco MOCVDНафора Сускетор е критична компонента, прецизно дизајнирана со употреба на ултрапура графит со А.облога од силикон карбид (sic). ОваSic облогаОвозможува бројни придобивки, особено овозможувајќи ефикасен термички трансфер во подлогата. Постигнувањето оптимална термичка дистрибуција низ подлогата е неопходно за униформа контрола на температурата, обезбедувајќи конзистентно, висококвалитетно таложење на тенки филмови, што е клучно во измислување на полупроводнички уреди.

Технички параметри

Матрица на материјални својства

Клучни индикатори ветек стандардни традиционални решенија

Чистота на основниот материјал 6n изостатски графит 5n обликуван графит

Степен за појавување на CTE (25-1400 ℃) Δα ≤0,3 × 10⁻⁶/ k Δα ≥1,2 × 10⁻⁶/ k

Термичка спроводливост @800 ℃ 110 w/m · k 85 w/m · k

Грубост на површината (RA) ≤0,1μm ≥0,5 μm

Толеранција на киселина (pH = 1@80 ℃) 1500 циклуси 300 циклуси

Реконструкција на основни предности

Иновации за термичко управување

Атомска техника за појавување на CTE

Јапонија Toyo Carbon Graphite/SGL Substrate + Gradient SIC облога

Стресот на термички циклус се намали за 82% (измерено 1400 ℃↔rt 500 циклуси без пукање)

Интелигентен дизајн на термичко поле

Структура на компензација на температура од 12 зона: Постигнува ± 0,5 ℃ униформност на површината на нафтата φ200мм

Динамички термички одговор: Температурен градиент ≤1.2 ℃/cm на 5 ℃/s стапка на греење

Систем за хемиска заштита
Тројна композитна бариера

50μm густ сик главен заштитен слој

Слој за транзиција на нанотак (по избор)

Густина на инфилтрација на гас фаза

Потврдено од ASTM G31-21:

Стапка на корозија на основата CL <0,003мм/година

NH3 е изложен за 1000H без корозија на границата со жито

Интелигентен систем на производство

Дигитална обработка на близнаци

Центар за машинска обработка со пет оски: Точност на позицијата ± 1,5μm

Инспекција за 3Д скенирање на Интернет: 100% верификација на целосна големина (во согласност со ASME Y14.5)

Презентација на вредност заснована на сценарио

Масовно производство на трета генерација полупроводници

Параметри на процесот на сценарио за апликација

ГАН ХЕМТ 6 инчи /150μm епитаксичен дводимензионален флуктуација на густината на електронскиот гас <2%

Sic Mosfet C Doping Uniformity ± 3% девијација на напонот на прагот е намалена за 40%

Micro LED бранова должина униформност ± 1,2nm чипска стапка на отпадоци се зголеми за 15%

Оптимизација на трошоците за одржување

Периодот на чистење е продолжен за 3 пати: HF: HNO ₃ = 1: 3 Чистење со висок интензитет е поддржано

Систем за предвидување на животните резервни делови: Аи алгоритам Точност од 5%
