Како TaC облогата го подобрува растот на SiC кристалите во PVT апликациите

Како TaC облогата го подобрува растот на SiC кристалите во PVT апликациите

Силиконскиот карбид (SiC) сега е основа на голем дел од напредокот забележан во погонските единици на електрични возила, конверторите за обновлива енергија и високофреквентните модули за напојување. Економијата на производството и перформансите на уредот зависат од зголемувањето на димензиите на кристалите на SiC, зголемувањето на приносите на сериите и потиснувањето на популациите на дефекти. Исполнувањето на овие цели бара повеќе од прецизно подесени процесни рецепти. Интегритетот и долговечноста на материјалите од термалното поле стануваат подеднакво одлучувачки, особено со оглед на агресивните услови во печките за транспорт на физичка пареа (PVT).

Меѓу опциите за површинско инженерство за делови од графит, Хемиското таложење на пареа (CVD) на тантал карбид (TaC) доби мерлива влечна сила. Овој слој едноставно не ја штити подлогата; активно ја модифицира хемијата на површината и топлинската реакција на компонентите што ја гледаат најтешката услуга.

Што TaC облога прави внатре во PVT печка?

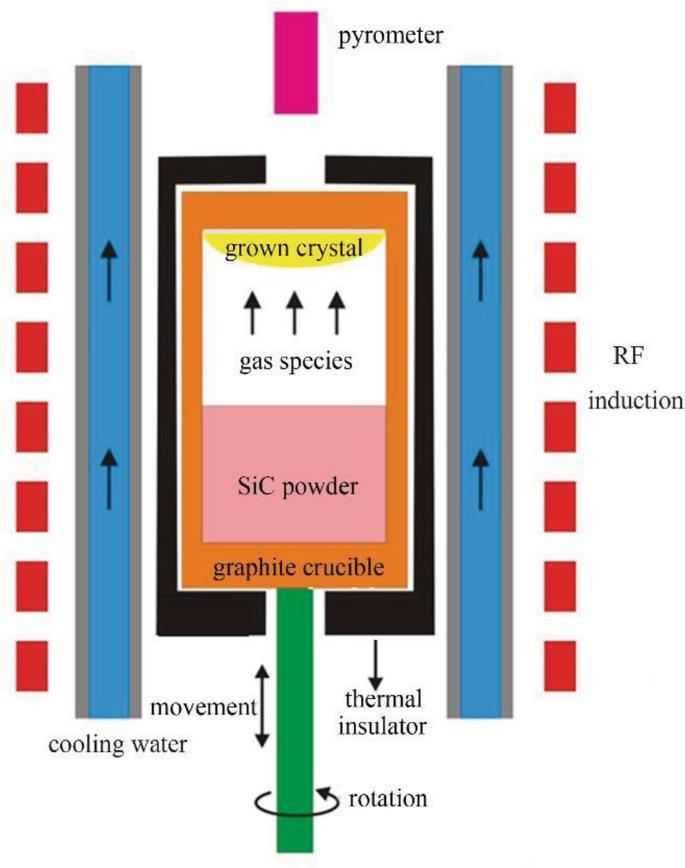

Растот на PVT продолжува со сублимирање на суровини на SiC над 2.000°C. Добиените видови на пареа патуваат кон поладен кристал од семето, каде што кондензацијата и рекристализацијата постепено го градат булеот. Едно трчање може да трае стотици часа. За време на овој интервал, секоја графитна површина - ѕидови на садот, држач за семиња, водечки прстени - се соочува со постојана пареа богата со силикон, екстремни термички градиенти и механички стрес од несовпаѓање на термичката експанзија.

Без заштитни слоеви, графитот поминува низ две паралелни патеки на деградација. Едната е физичка: површинската ерозија ослободува фини јаглеродни честички во протокот на пареа. Другото е хемиски: силициумската пареа реагира со графитот за да формира испарлив SiC или други посредни видови, прогресивно разредувајќи го ѕидот на компонентата. Двата патеки внесуваат јаглеродни кластери или трага од метални нечистотии во растечкиот кристал и обата го скратуваат употребливиот век на скапиот мебел од печката.

CVD TaC облогата ги прекинува овие механизми. Слојот за обложување е стехиометриски контролиран, без дупки и се прилепува на графитната подлога. Претставува хемиски инертно лице на пареата со висока температура, така што основниот графит никогаш директно не контактира со реактивната средина. Ова одвојување фундаментално ја менува траекторијата на контаминација.

Забележани подобрувања во квалитетот на кристалите

Одгледувачите на кристали често известуваат дека компонентите обложени со TaC корелираат со помал број на јаглеродни подмножества и завршетоци на микроцевките. Објаснувањето лежи во способноста на облогата да одржува константна состојба на површината на повеќекратни проби. Необложениот графит се менува со текот на времето - неговата порозност се зголемува, неговата емисионост се менува и неговата локална температурна дистрибуција се намалува. Овие постепени измени ја нарушуваат симетријата на топлинското поле, суштинска за рамномерен радијален раст.

Спротивно на тоа, стабилното термичко поле ги зачувува аксијалните и радијалните температурни градиенти потребни за контролиран раст со чекор-проток на површината на семето. Со облогата TaC, внатрешноста на садот ја задржува својата оригинална геометрија и топлинска емисија во текот на повеќе циклуси на раст. Резултатот е построга дистрибуција на метрика за квалитет на кристалот од рок до пуштање, што директно го зголемува делот на употребливи наполитанки по буле.

Продолжен век на траење на компонентите и оперативни трошоци

Економскиот случај за TaC облогата често се потпира на продолжување на животниот век. Графитните компоненти во необложена форма може да имаат потреба од замена по 10-20 циклуси на раст, во зависност од специфичниот температурен профил и времетраењето на работата. Еквивалентите обложени со TaC, во документираните операции на печката, рутински постигнуваат 2-3 пати повеќе од работен век пред да покажат мерливо губење на тежината или грубост на површината.

Оваа издржливост произлегува од високата точка на топење на облогата (надминува 3.800°C) и нискиот коефициент на дифузија и за јаглерод и за силициум. Дури и на 2.200°C, интердифузијата низ интерфејсот облога-подлога останува занемарлива. Облогата не се истура, не се шушка или распаѓа при термички циклус, под услов параметрите за таложење на CVD да се соодветно оптимизирани. Подолгите интервали помеѓу замените на компонентите се претвораат во помалку циклуси на ладење-загревање на печката, помалку труд за кинење и повторно склопување и помала потрошувачка на графит со висока чистота.

Спецификации за чистота што се важни за полупроводниците

За SiC од типот на уред, металните нечистотии на нивоа на делови на милион може да го намалат животниот век на носачот и дефектниот напон. Затоа, самиот слој мора да биде компатибилен со полупроводници. CVD TaC обработен од прекурсори со висока чистота постигнува документирана чистота од 99,999841%. Оваа бројка не е случајна: ја одразува намерната контрола врз прочистувањето на гасот прекурсор, чистотата на реакторот и ракувањето по таложењето. На ова ниво на чистота, секој метален вид што би можел да се дифузира од облогата во фазата на пареа останува под аналитичкото ограничување за откривање за типично времетраење на растот.

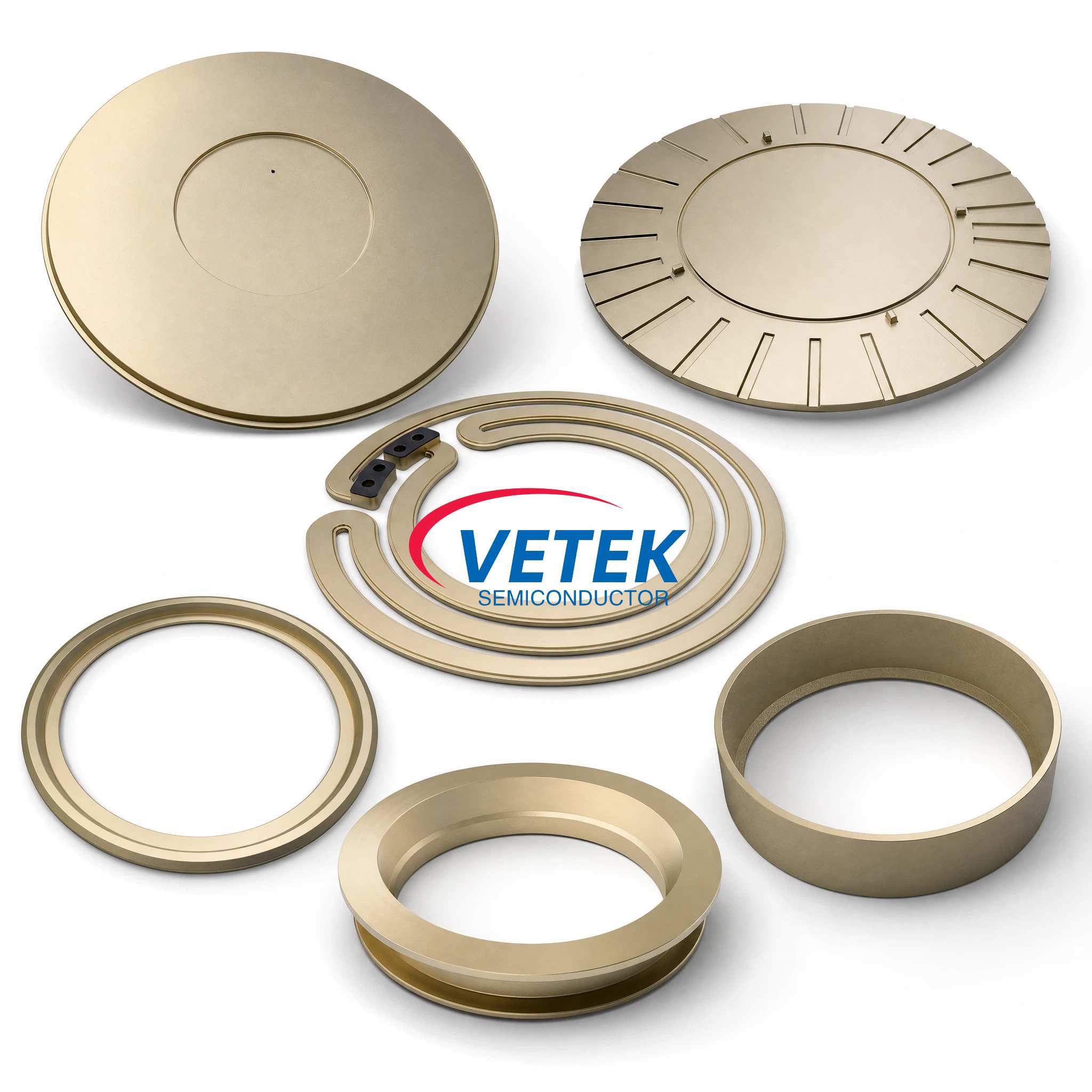

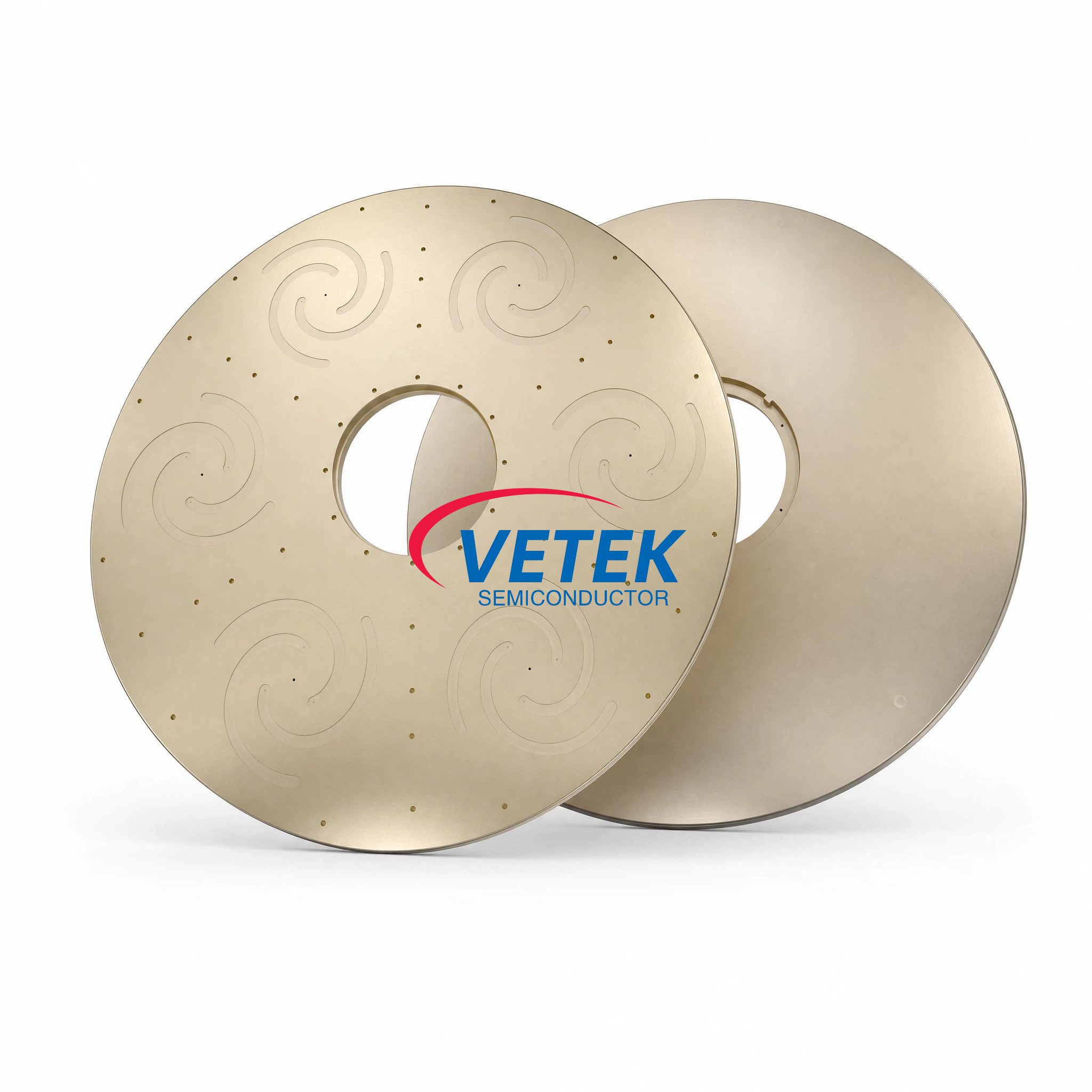

Најчесто обложени графитни делови

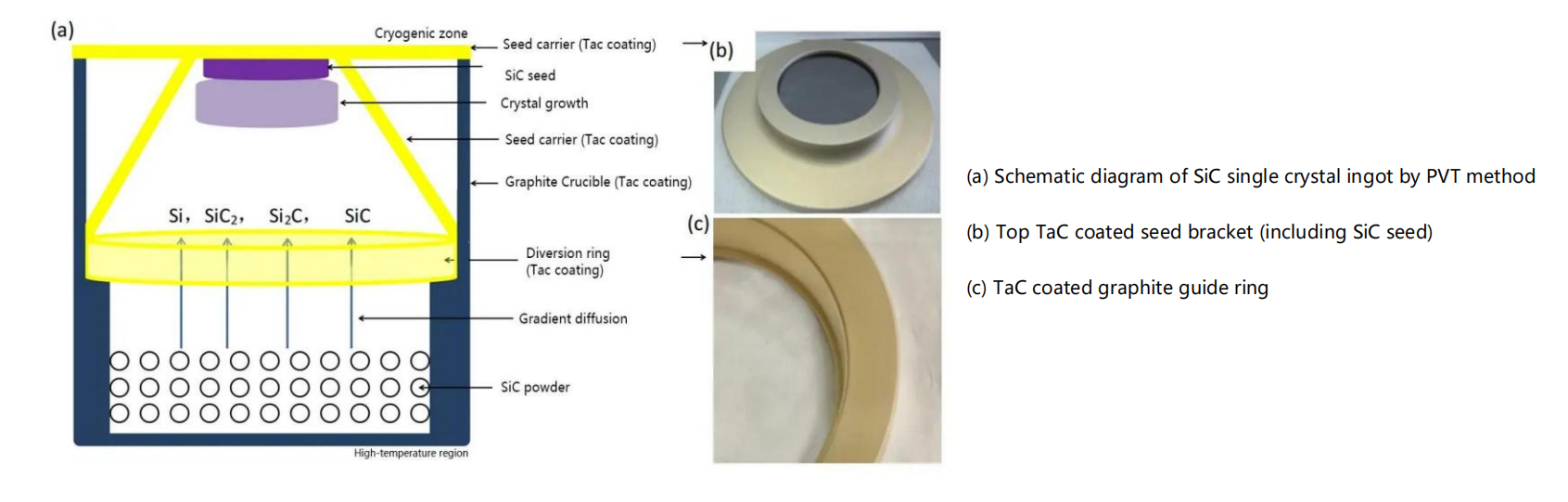

PVT топлинските полиња обично вклучуваат пет до осум различни графитни компоненти кои можат да имаат корист од апликацијата TaC:

Садови, кои содржат прашок од изворот на SiC и одржуваат највисоки температури.

Држачи за семиња, кои го монтираат семениот кристал и бараат прецизен термички контакт.

Водечки прстени, кои ја обликуваат патеката за проток на пареа кон семето.

Прстени за распрскувачи и разделувачи, кои го дефинираат јазот помеѓу изворот и семето.

Дополнителни изолациски штитови или потпорни столбови во одредени дизајни на печки.

Обложувањето на сите или повеќето од овие делови создава конзистентна состојба на површината низ топлата зона, наместо да има мешани обложени и необложени површини кои би можеле да воведат локализирани термички или хемиски асиметрии.

Зошто CVD наместо други методи на таложење?

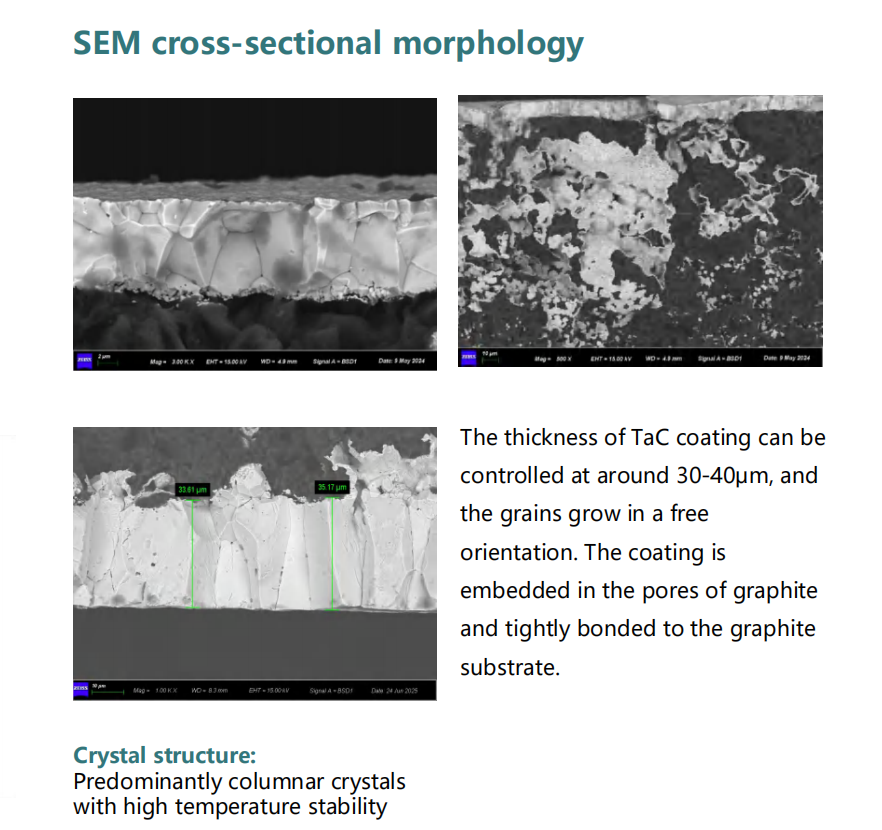

Не сите TaC облоги работат идентично. Плазма прскање или пакување цементирање патишта произведуваат подебели слоеви, но со поголема порозност, послаба адхезија и поголем ризик од распрскување при термички шок. CVD се разликува со растење на облогата атом по атом од прекурсори во фаза на пареа. Ова дава целосно густи микроструктури со големини на зрна од редот на неколку микрометри и униформност на дебелината во рамките на ± 5 μm низ компонентите со голема површина.

Стандардна CVD TaC дебелина е одредена на 30 ± 5 μm за повеќето PVT садници и држачи. За печки кои работат со продолжени циклуси или повисоки температури, може да се примени приспособена дебелина до 40 μm. Подебелите облоги ја зголемуваат должината на дифузната бариера, но бараат внимателно усогласување со коефициентот на термичка експанзија на графитната подлога за да се избегне меѓуфазен стрес - фактор кој добро се карактеризира во дизајнот на CVD процесот.

Практични размислувања за посвојување

Објектите кои преминуваат од необложени на компоненти обложени со TaC треба да предвидат прилагодувања во контролата на температурата. Облогата ја менува емисијата на површината, што може да ги помести отчитувањата на пирометарот или калибрацијата од моќност до температура за 20–50°C. Ова поместување е предвидливо и повторливо, така што краткото калибрирање е доволно за повторно да се воспостават точните термички подесени точки. По првичната компензација, обложениот систем се однесува поконзистентно во текот на возењето отколку неговиот необложен колега, намалувајќи ја потребата за подесување по пат.

Заклучок

Производството на SiC базирано на PVT поставува извонредни барања за компонентите на термалното поле од графит. CVD TaC облогата ги задоволува овие барања преку четири меѓусебно поврзани ефекти: го потиснува ослободувањето на честичките на јаглеродот, го блокира нападот на силиконот врз подлогата, ја зачувува симетријата на топлинското поле во текот на продолжените секвенци на работа и ги продолжува интервалите за замена на компонентите. Овие резултати колективно ја подобруваат чистотата на кристалите, го зголемуваат употребливиот принос по буле и го намалуваат придонесот на трошоците за нафора од потрошните делови. Како што големини на нафора за SiC се движат кон 200 mm и барањата за густина на дефекти дополнително се заоструваат, усвојувањето на инженерски облоги како TaC веројатно ќе се прошири од опција до основна спецификација во напредните производни линии.
