Зошто облогата TaC станува најпосакуван избор за компоненти од полупроводнички графит

Како што индустријата за полупроводници се притиска кон поголеми дијаметри на нафора, повисоки работни температури и сè построги буџети за контаминација, барањата поставени од графитните компоненти значително се зголемија. Не се очекува веќе да ја издржат жештината, сензорите, грејачите, прстените и држачите за семиња - тие исто така треба да ја задржат својата форма, да го потиснат ослободувањето на нечистотијата и да преживеат долги патеки во агресивно реактивни атмосфери.

За да се одговори на овие предизвици, премазите од тантал карбид (TaC) со хемиско таложење на пареа (CVD) се појавија како многу ветувачко решение за заштита на делови од графит во напредните производни линии за полупроводници. Оваа статија разгледува зошто TaC облогите привлекуваат зголемен интерес и како тие придонесуваат за постабилни процеси, подолг век на траење и подобра севкупна производна ефикасност.

Зошто на компонентите на графитот им требаат заштитни слоеви

Графитот одамна е користен материјал за полупроводнички хардвер со висока температура, благодарение на неговата добра топлинска спроводливост, малата густина и леснотијата на обработка. Но, голиот графит има добро познати слабости кога е изложен на суровите услови внатре во процесните комори:

• Деградација на површината при екстремни температури
• Хемиски напад од водород, амонијак и други реактивни гасови
• Пролевање на јаглеродни честички
• Миграција на нечистотии во растечки кристали или епитаксијални филмови
• Постепено димензионално лизгање по многу термички циклуси

Овие прашања стануваат особено критични во процеси како што се:

• Раст на SiC на големо преку PVT
• SiC епитаксија
• GaN MOCVD
• Растење на кристалите AlN
• Поставки на термичко поле за висока температура

Со намалување на геометриите на уредот и затегнување на барањата за изведба, дури и малата контаминација или малото абење на деловите од графит може директно да влијае на приносот на нафора и доверливоста на конечниот уред.

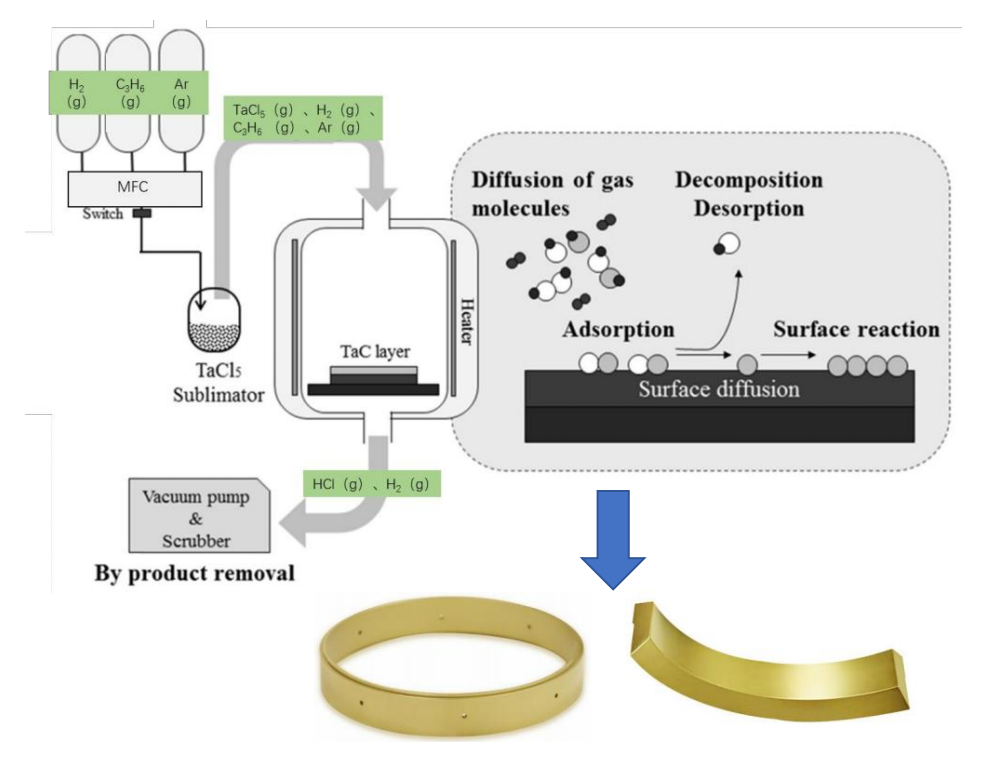

Што точно е TaC облогата?

Тантал карбид (TaC) е ултра-огноотпорна керамика со точка на топење околу 3.880°C - една од највисоките познати. Спарува извонредна топлинска стабилност со извонредна хемиска инертност, што го прави природен кандидат за заштита на графитни површини кои гледаат агресивни полупроводнички средини.

Наместо целосно да го замени графитот, TaC се нанесува како густ, тенок слој преку CVD. Ова ви го дава најдоброто од двата света:

• Графитот обезбедува топлинска спроводливост, мала маса и механичка поддршка.
• Слојот TaC делува како робусна бариера против хемиската ерозија и нечистотијата.

Нето резултатот е компонента која може да се одржи под услови кои брзо би го разградиле обичниот графит.

Главните предности на CVD TaC облогата

(1) Исклучителна робусност на високи температури

Многу полупроводнички процеси се одвиваат помеѓу 1.500°C и многу над 2.500°C - температури што ги туркаат повеќето материјали до нивната граница. TaC го задржува својот структурен интегритет низ овој опсег и ефикасно го изолира основниот графит од термичка деградација во текот на многу производни циклуси.

(2) Супериорна хемиска отпорност

Една од најистакнатите карактеристики на TaC е неговата способност да издржи корозивни видови гасови кои ги уништуваат другите облоги. Во пракса, тој покажува значително подобра отпорност од конвенционалните заштитни слоеви кога е изложен на:

• Водород (H2)
• Амонијак (NH3)
• Силиконска пареа
• Реактивни метални пареи

Таа подобрена хемиска издржливост директно се преведува во помалку замени на делови и попредвидливи текови на производство.

(3) Помал ризик од контаминација

Како што целите за квалитетот на кристалот и густината на дефектот стануваат построги, најважно е да се одржува чистата околина на процесот. Добро наталожената TaC облога формира речиси непропустлива бариера која помага да се намали:

• Ослободување на јаглерод од телото на графитот
• Дифузија на метални нечистотии
• Лупење на честички
• Огрубување на површината со текот на времето

Почистите услови поддржуваат кристали со повисок квалитет и подобра повторливост од трчање до работа.

(4) Продолжен работен век

Замената на делови од термичко поле е скапа - не само во материјалите, туку и во застојот и напорите за преквалификација. Бидејќи облогата TaC толку ефикасно ја забавува корозијата на површината и абењето, многу обложени графитни компоненти траат значително подолго од нивните необложени колеги. Тоа значи помалку прекини и помали вкупни оперативни трошоци.

(5) Силна адхезија на подлогата

Современите CVD процеси депонираат атом по атом TaC на површината на графитот, давајќи одлично меѓусебно поврзување. За разлика од механичките или премази со прскање, CVD ви дава:

• Густа микроструктура без пори
• Униформа дебелина дури и на сложени форми
• Сигурна адхезија која издржува повторено термички циклус
• Добро покривање на агли и вдлабнатини

Оваа робусност е критична за производствени средини каде што конзистентноста не може да се преговара.

Типична употреба на графитни делови обложени со TaC

Како што созрева технологијата, компонентите обложени со TaC го наоѓаат својот пат во сè повеќе апликации за полупроводници. Вообичаени примери вклучуваат:

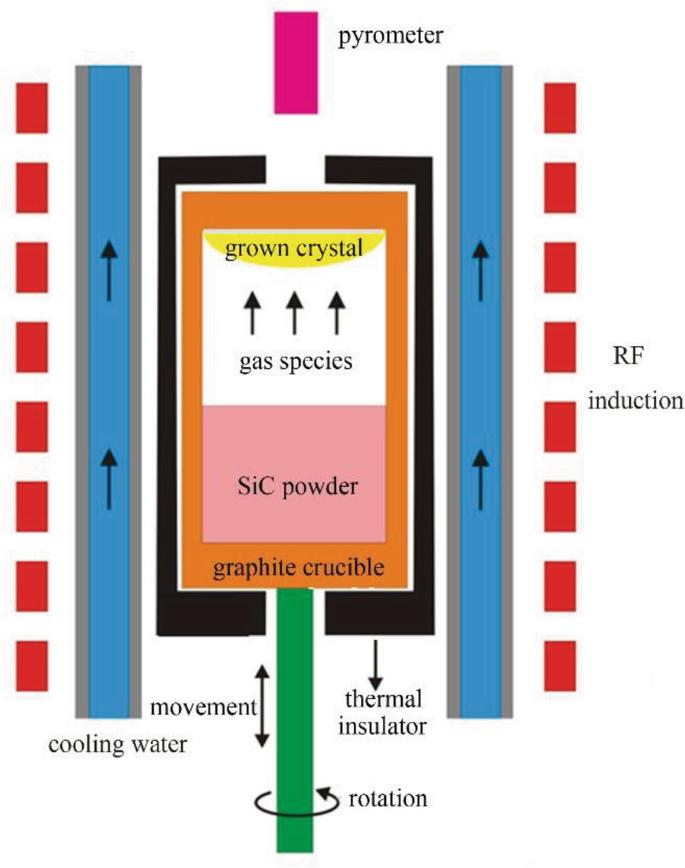

SiC кристален раст (PVT)

Садовите обложени со TaC, држачите за семиња, водечките прстени и прстените на садот сега се широко користени за намалување на нечистотиите во комората за раст, истовремено продолжувајќи го употребливиот век на хардверот во топла зона.

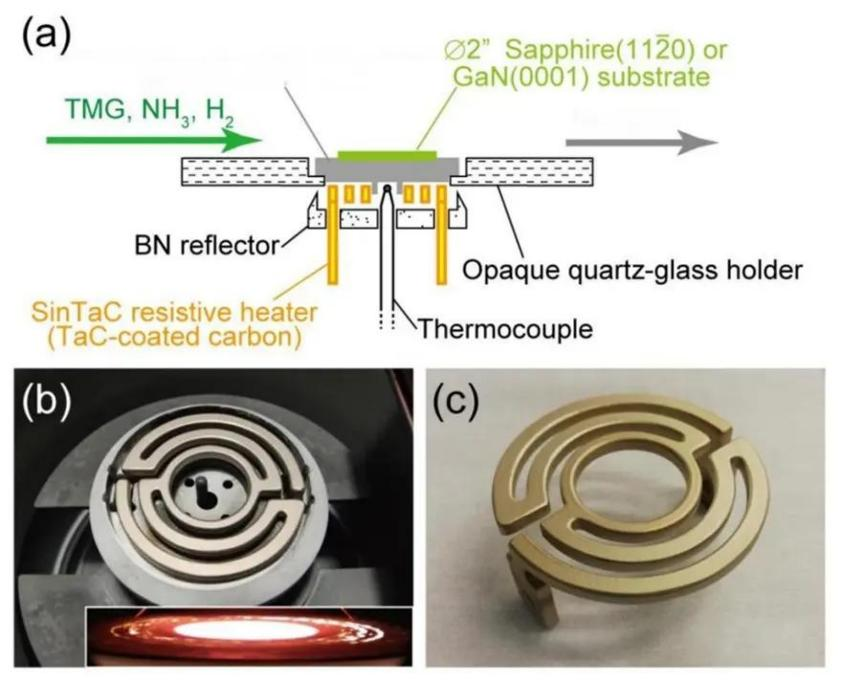

GaN MOCVD системи

Графитните грејачи со облога TaC обезбедуваат стабилен термички излез и се спротивставуваат на корозија од амонијак и водород за време на епитаксијата GaN, помагајќи да се одржуваат униформни температурни профили во долги кампањи.

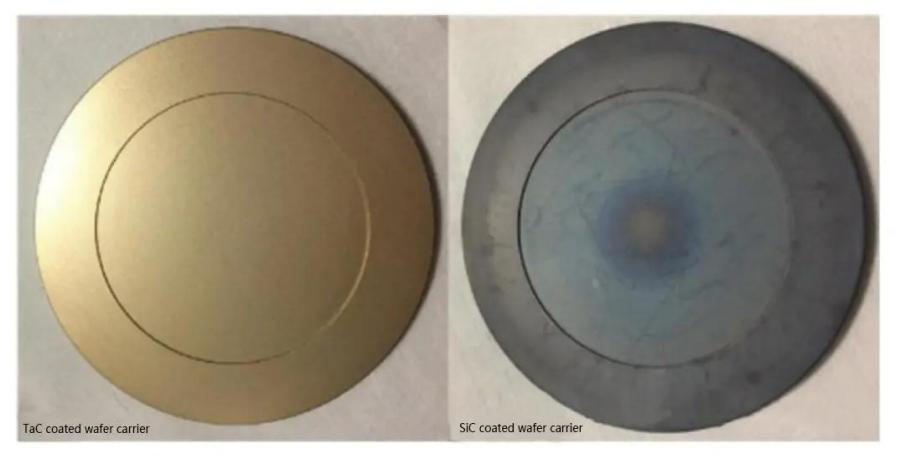

Епитаксијални сусцептори (носачи на нафора)

Подложниците гледаат повторени термички шокови и изложеност на корозивни гасови. Облогата TaC им дава многу подобри шанси да преживеат многу трчања без површинско влошување.

Друга високотемпературна полупроводничка опрема

Дополнителни употреби вклучуваат раст на кристалот AlN, епитаксија на силициум, општи компоненти за термичко поле, па дури и некои напредни алатки за обработка на керамика.

Зошто е важен методот CVD

Не сите TaC облоги се создадени еднакви. Помеѓу различните техники на таложење, CVD нашироко се смета за златен стандард за работа во полупроводничка класа бидејќи обезбедува:

• Многу висока густина и ниска порозност
• Одлична чистота (критична за процеси чувствителни на контаминација)
• Прецизна, повторлива контрола на дебелината
• Еднообразно покривање на геометрии на сложени делови
• Цврсто поврзување со графитната подлога

За апликации каде што конзистентноста и доверливоста се сè, CVD се издвојува како јасен избор.

Гледајќи напред: Улогата на графитот обложен со TaC

Со промена на индустријата кон:

• 8-инчни SiC наполитанки
• GaN уреди со поголема моќност
• Понапредни сложени полупроводници
• Подолги производствени кампањи
• Построги барања за чистота

графитните компоненти ќе се соочат само со поголем стрес. Облогата TaC се движи подалеку од само заштитен слој - сè повеќе се гледа како клучен овозможувач за производството од следната генерација. Компаниите кои се сериозни во врска со зголемувањето на приносите, максимизирањето на времето на работа на алатот и продолжувањето на работниот век на делот, веќе гледаат на графитот обложен со TaC како стратешки дел од нивната долгорочна оптимизација на процесите.

Заклучок

Зголеменото усвојување на TaC премази ја одразува едноставната реалност: на индустријата за полупроводници и се потребни материјали кои можат да бидат во чекор со условите кои се сè попребирливи. Со спојување на топлинските предности на графитот со хемиската еластичност на тантал карбид, деловите обложени со CVD-TaC нудат практичен пат до намалена контаминација, подолг век на траење на компонентите и постабилни текови на производство. Како што продолжуваат да напредуваат технологиите за раст на кристалот и епитаксијата, TaC облогите се подготвени да играат уште поголема улога во широк опсег на чекори за производство на полупроводници.

Најчесто поставувани прашања

1. Дали облогата TaC е подобра од обичниот графит?

За повеќето процеси на полупроводници со висока температура, да - облогата TaC дава значително подобра заштита од корозија, контаминација и механичко абење, што обично се претвора во многу подолг работен век.

2. Кои индустрии користат графит обложен со TaC?

Првенствено производство на полупроводници, вклучително и раст на SiC кристали, GaN MOCVD, силициумска епитаксија и напредни системи за термичко поле.

3. Зошто CVD се претпочита за примена на TaC?

CVD произведува густи слоеви со висока чистота со одлична адхезија и униформност на дебелината - токму она што го бараат тешките апликации за полупроводници.

4. Кои видови графитни делови може да се обложат со TaC?

Вообичаените кандидати вклучуваат садници, подлоги, држачи за семиња, прстени за водење, грејачи, фиоки и други графитни делови изложени на високи температури и реактивни гасови.
