Зошто CVD TaC го обложува „оклопот со висока температура“ во полупроводници од трета генерација

Околината во печката за раст на SiC кристалите е една од најмалку простливите во производството на полупроводници: температурите надминуваат 2400°C, концентрациите на водород и амонијак се високи, а компонентите на графит постојано се изложени на ризик од фрлање честички и ослободување нечистотии. Процесните инженери долго време бараат материјално решение кое истовремено може да издржи екстремна топлина, агресивна хемија и контаминација.

Облогата CVD тантал карбид (TaC) тивко стана тој одговор - со точка на топење од 3880°C, стапки на оградување од само 0,2μm/h во NH3 и 0,1μm/h во H2, и критични нивоа на нечистотии измерени во ppb. Меѓутоа, она што го прави навистина привлечно е она што се случува на производниот под: густината на дефектот на микроцевките паѓа за над 90%, вкупната содржина на кристална нечистотија паѓа за повеќе од 70%, а отпорноста се зголемува за фактор од 2 до 3.
Значи, како точно TaC облогата го постигнува ова? Од каде доаѓаат неговите предности во изведбата? Во кои апликации од реалниот свет дава најголема вредност? И во која насока се движи пазарот? Оваа статија систематски ги истражува техничките принципи, основните својства, клучните сценарија за примена и индустриските трендови на CVD TaC облогата.

1. Што е CVD TaC облога?

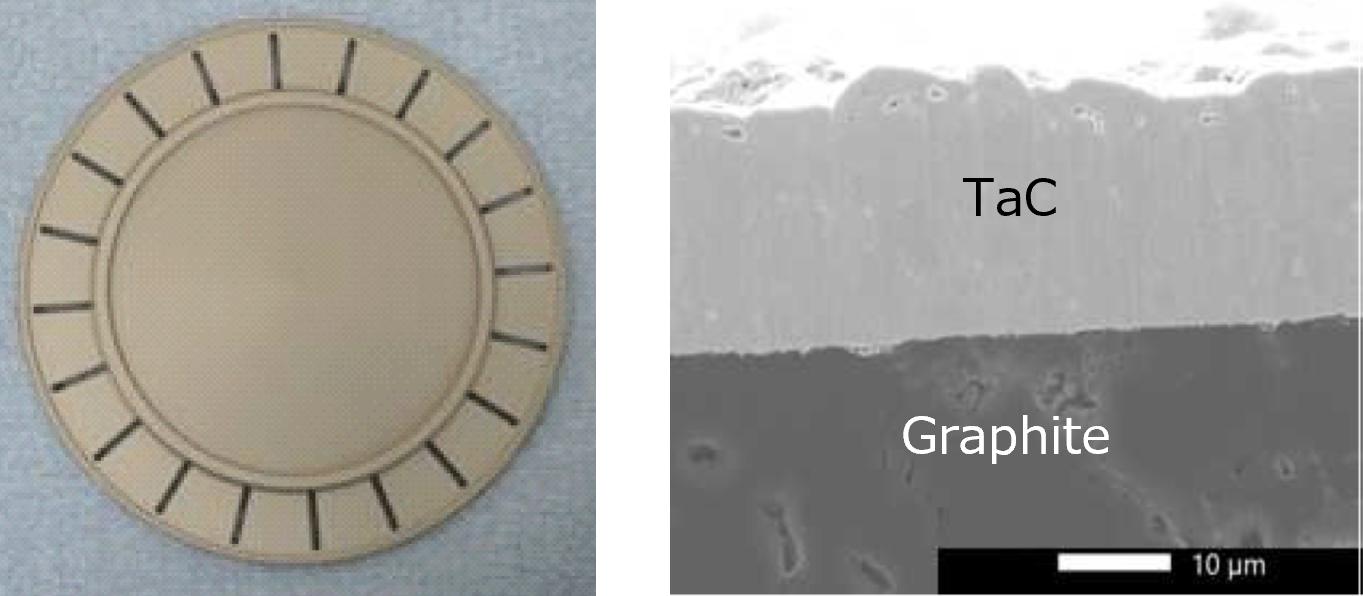

Во суштина, CVD TaC облогата е заштитен слој од тантал карбид (TaC) - керамичко соединение со карактеристичен златно-жолт изглед - депониран на графитни подлоги со висока чистота користејќи хемиско таложење на пареа. Самиот материјал носи комбинација на својства кои тешко се среќаваат заедно: точка на топење од 3880°C, цврстина во опсег од 15–19 GPa, силна хемиска инертност и отпорност на корозија која добро се држи во агресивни средини за процесирање.

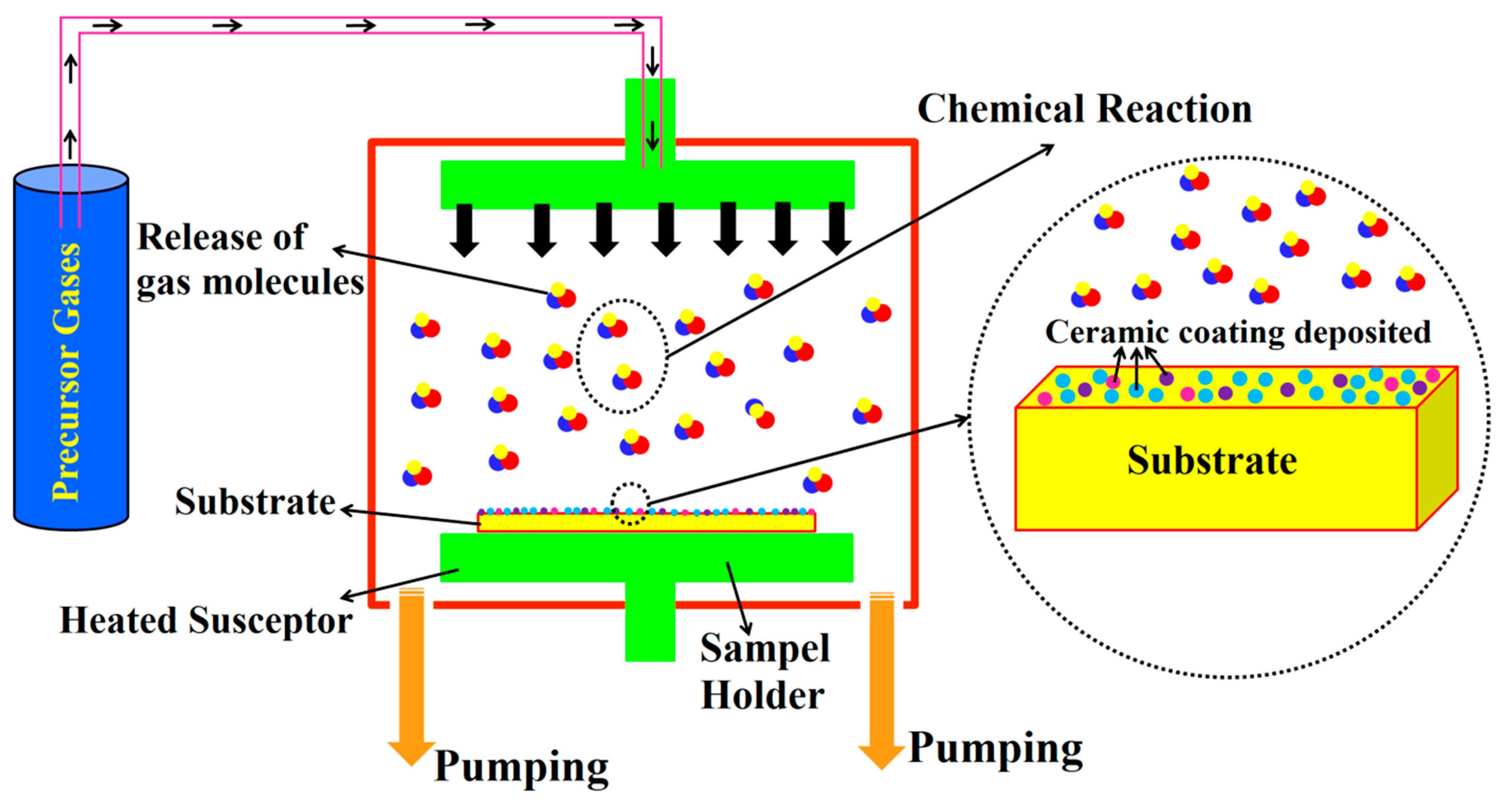

Меѓу различните начини за производство на TaC облоги, CVD останува најзрел пат. Типичниот рецепт, како што е детално опишан, започнува со танталум пентахлорид (TaCl5) и пропилен (C3H6) како прекурсори на тантал и јаглерод, пренесени со аргон и водород во загреана комора. Штом испаруваниот TaCl5 ќе стигне до површината на графитот, се адсорбира и се подложува на низа реакции на распаѓање и рекомбинација. Она што се формира не е само површински слој, туку густа, добро залепена обвивка која е значително подеднаква и композициски контролирана од она што може да се постигне со алтернативни методи како што се преработка на стопена сол или сол-гел.

2. Основни перформанси Предности на CVD TaC облогата

2.1 Исклучително висока термичка стабилност
CVD TaC облогата се топи на 3880°C, така што останува структурно здрав дури и над 2200°C. Тоа го прави добро погодно за тешките полупроводнички процеси како што се растот на кристалите SiC и MOCVD - места каде обичните облоги на SiC имаат тенденција да се деградираат кога работите стануваат премногу жешки.

2.2 Извонредна хемиска отпорност на корозија
Овој слој добро се држи против корозивни процесни гасови како водород, амонијак, хлориди и силициумска пареа. Во споредба со облогите на SiC, тој ја намалува деградацијата на графитот и контаминацијата со честички во полупроводнички средини со висока температура. Резултатот? Подобра стабилност на процесот и поголем принос на нафора.

2.3 Добра механичка цврстина и отпорност на термички шок
CVD TaC облогата е тврда и силно се врзува за графитните подлоги, така што полека се троши и убаво се справува со термичките удари. Може да потрае повторени брзи циклуси на загревање и ладење без пукање или лупење. Тоа значи подолг животен век на компонентите и побрзи стапки на рампа на процесот.

2.4 Ултра висока чистота и сузбивање на нечистотијата
TaC облогата има многу ниски нивоа на нечистотии и делува како цврста дифузна бариера - ги спречува загадувачите да мигрираат надвор од графитната подлога и во околината за раст. Ова помага да се намалат дефектите на кристалите, да се чуваат нечистотиите и да се подобри квалитетот и отпорноста на кристалите SiC.

3. Типични сценарија за примена на CVD TaC обложување

3.1 SiC раст на еден кристал (ПВТ метод)
Во процесот на PVT раст на SiC единечни кристали, TaC облогата се нанесува на клучните графитни компоненти како што се садници, водечки прстени и држачи за семе кристали. Истражување на Фан и сор. покажува дека облогата TaC не само што обезбедува физичка заштита, туку, исто така, преку своите карактеристики на ниска емисија, го регулира температурниот градиент на интерфејсот на раст на кристалите, ја подобрува радијалната температурна униформност, ја одржува стехиометријата на сублимација на SiC, ја потиснува миграцијата на нечистотијата и ја намалува потрошувачката на енергија. Истражување на Менг и сор. во Journal of Crystal Growth дополнително потврдува дека кристалниот ингот израснат со помош на структура на распрскувач со прстен за реле од графит обложен со TaC и графитна хартија покажува супериорни карактеристики во совршенството на кристалот и обликот на интерфејсот. Вистинските мерења покажуваат дека отстапувањето на дијаметарот на кристалните инготи одгледувани со садници обложени со TaC е ≤2%, а плошноста на површината на кристалот (RMS) е подобрена за 40%.

3.2 GaN/SiC епитаксијален раст

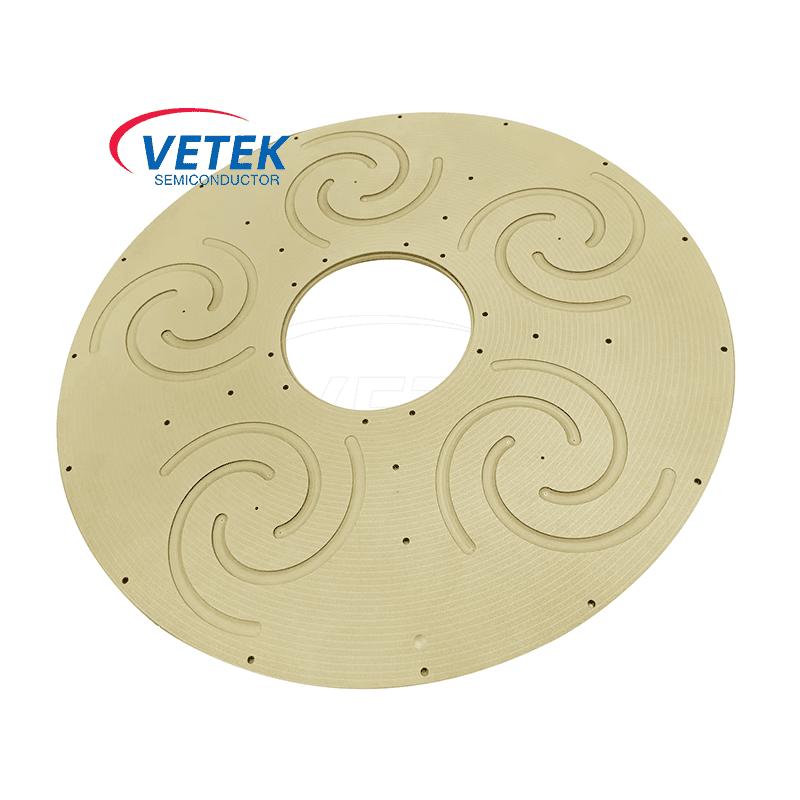

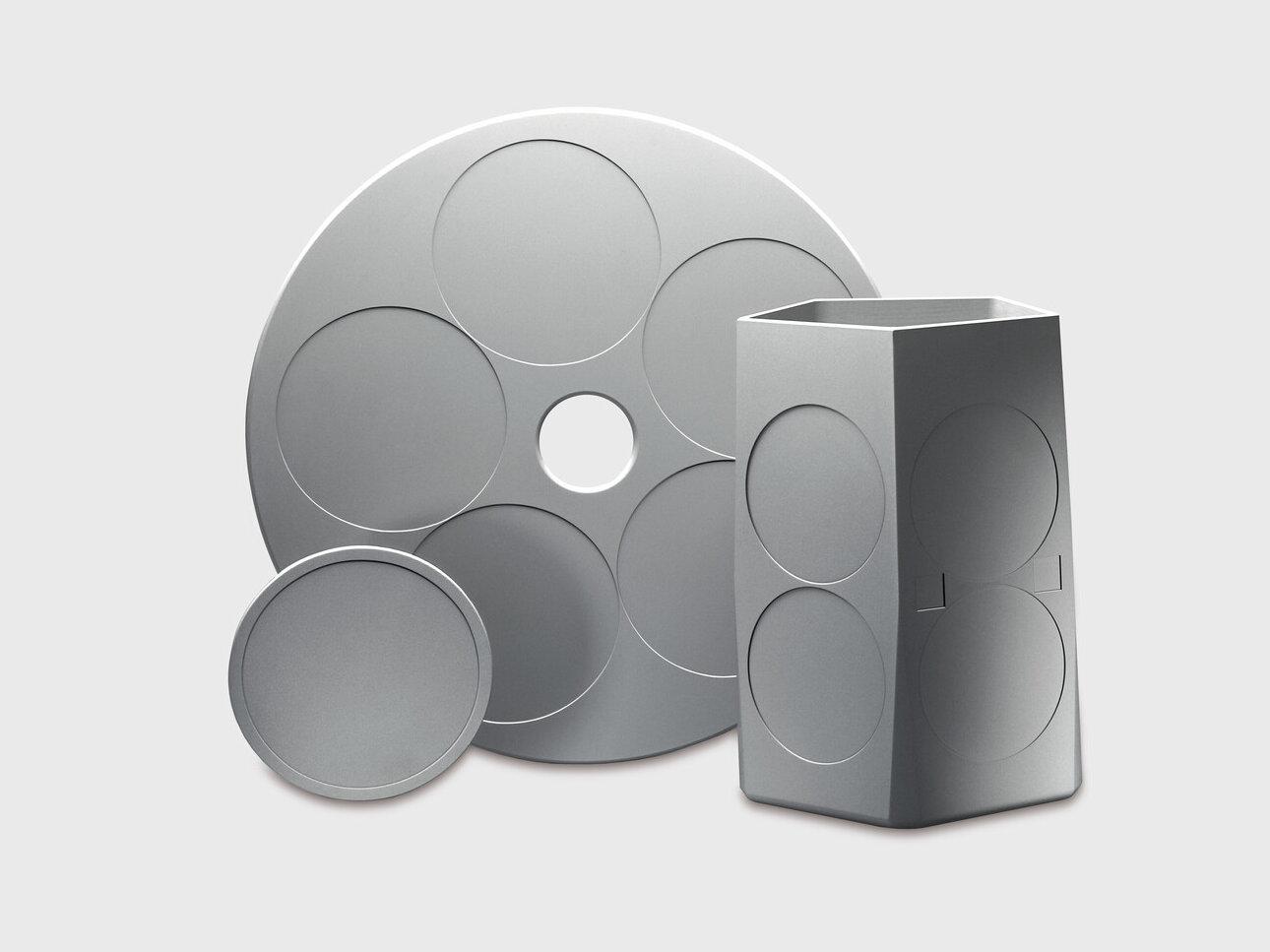

Во коморите за реакција CVD за GaN и SiC епитаксии, TaC облогата е широко применета на компоненти како што се носачи на обланди, сателитски дискови, млазници и сензори. Овие компоненти треба да работат долги периоди во средини со висока температура и корозивни средини, а TaC облогата може значително да го продолжи нивниот век на употреба и да го подобри приносот на процесот. Во опремата MOCVD како Aixtron G5, TaC облогата е докажано како клучен материјал за обезбедување стабилност на процесот.

3.3 Грејачи на системот MOCVD

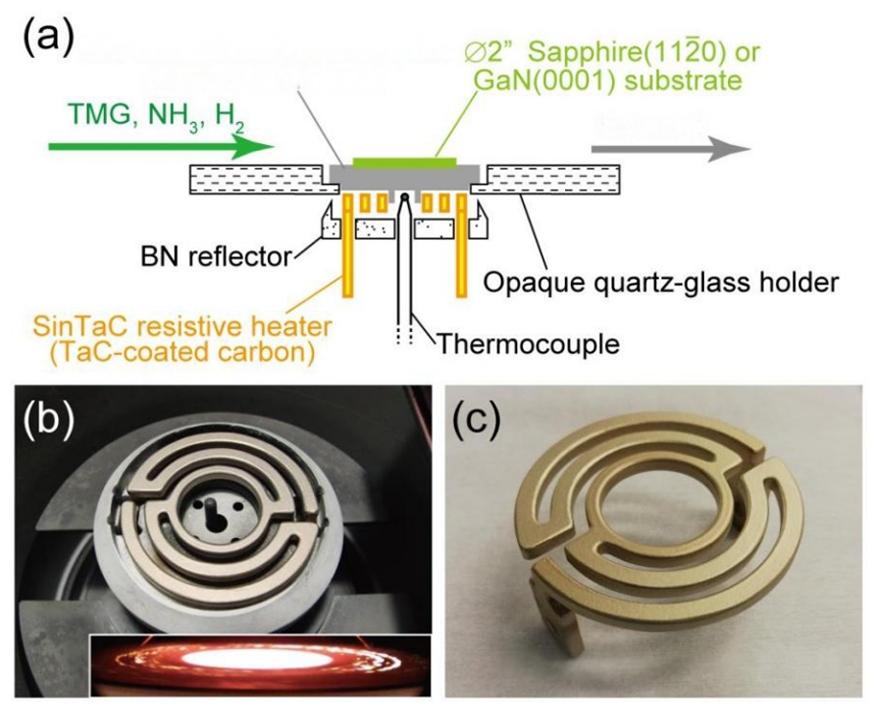

Графитните грејачи обложени со TaC успешно се применуваат во MOCVD системите. Во споредба со традиционалните грејачи обложени со pBN, TaC грејачите обезбедуваат подобра ефикасност и униформност на греењето, ја намалуваат потрошувачката на енергија и, поради нивната помала емисионост на површината (0,3), помагаат да се подобри интегритетот на термичкото поле. Според истражувањето на Fan et al., ниската емисивност на TaC облогата не само што ја подобрува температурната униформност за растот на кристалите, туку и го подобрува квалитетот на епитаксиалното таложење на GaN.

3.4 Индустриски апликации со високи температури
Надвор од полето на полупроводници, облогата TaC може да се користи и за индустриски компоненти со висока температура, како што се грејни елементи за отпор, прскалки за вбризгување, заштитни прстени и тела за лемење, целосно искористувајќи ги своите сеопфатни предности во отпорноста на топлина и отпорноста на корозија.

4. CVD TaC наспроти SiC облога: Како да се избере?

Во индустријата за полупроводници, CVD SiC и CVD TaC се двете најглавни заштитни облоги за графитни компоненти. Изборот зависи од специфичните барања за температурата на процесот.

CVD SiC облога:Низок коефициент на термичка експанзија, добра структурна стабилност и предности во трошоците во средини под 1800°C, широко користени во сценарија со средна до висока температура како што се LED епитаксијални фиоки и монокристални силиконски епитаксијални фиоки.

CVD TaC облога:Поголема термичка стабилност (точка на топење 3880°C наспроти ~2700°C за SiC), посилна хемиска инертност, особено погодна за ултра високи температури и високо корозивни средини над 2000°C, како што е растот на еднокристалот SiC и епитаксијата GaN.

Едноставно кажано:Кога температурите на процесот надминуваат 1800°C, особено кога се вклучени корозивни гасови како што се водород и амонијак, TaC облогата е супериорен избор.

5. Перспективи на пазарот и трендови во индустријата

Брзото проширување на растот на еднокристалот на SiC и епитаксијата ја влече побарувачката за TaC премази нагло нагоре. Две неодамнешни пазарни студии укажуваат на пазар на работ на значително зголемување. QYResearch, во својот глобален изглед на пазарот на облоги TaC, длабинска анализа и прогноза до 2031 година, го прицврстува глобалниот пазар на облоги од тантал карбид во 2024 година на околу 45 милиони американски долари и проектира дека ќе достигне 142 милиони американски долари до 2031 година - сложена годишна стапка на раст од 17,9%. Бројките на Global Info Research се движат во истиот опсег, проценувајќи го пазарот во 2024 година на приближно 47 милиони американски долари и предвидувајќи искачување на 143 милиони американски долари до 2031 година, што достигнува до CAGR од 17,5%. Конзистентноста помеѓу овие прогнози дава доверба дека облогата TaC влегува во фаза на одржлив раст.

Што се однесува до тоа кој го снабдува овој пазар, тој останува прилично концентриран на врвот. Momentive Technologies, Tokai Carbon и Toyo Tanso заедно сочинуваат околу 76% од глобалниот приход [10]. Географски, Северна Америка води со приближно 45% од пазарот, додека Азија-Пацифик е блиску зад него со околу 41%. Меѓутоа, таа регионална рамнотежа почнува да се менува. Кинеските производители инвестираат многу за да го намалат јазот, а VeTek Semiconductor е пример: способноста за CVD TaC обложување на компанијата сега се проширува на компоненти со дијаметар до 750 mm, ставајќи ја меѓу малкуте домашни играчи кои можат да ракуваат со делови во тој обем.

Гледајќи напред, преминот кон 8-инчни SiC подлоги поставува повисока лента за униформност на термичкото поле и доверливост на облогата во производната опрема. Самиот тој тренд веројатно ќе ја зацементира улогата на TaC облогата како стратешки материјал во производството на нафора во годините што доаѓаат.

6. VeTek Semiconductor's TaC Coating Technology

Извор на податоци: Технички спецификации на производот за полупроводници на VeTek

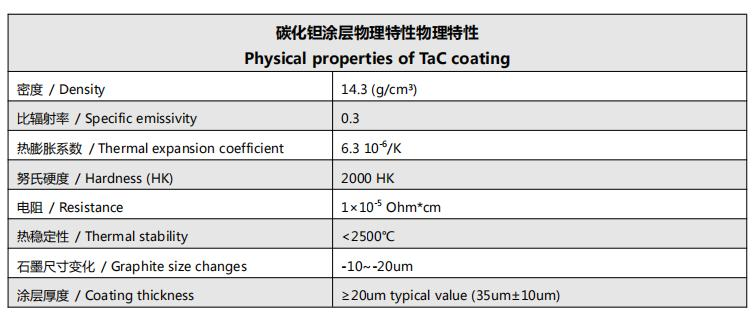

CVD TaC облогата на VeTek се одликува со добра температурна стабилност, ултра висока чистота, отпорност на корозија H2/NH3/SiH4/Si, силна отпорност на термички шок, висока адхезија на графитните подлоги и униформа покриеност на облогата. Може да се примени на основните компоненти како што се индукционите грејни сензори, отпорните грејни елементи и деловите за термичка заштита. Компанијата поседува напредни машински способности за производство на компоненти од графит, керамика или огноотпорна метална подлога и обезбедува едношалтерска внатрешна обработка на SiC или TaC керамички премази, како и услуги за обложување на деловите што ги набавуваат клиентите.

7. Заклучок

Како што третата генерација полупроводничка индустрија се забрзува кон поголеми димензии (8 инчи), поголема густина на моќност и пониски трошоци, барањата за перформансите на материјалот во производните процеси стануваат сè построги. Со својата екстремно висока точка на топење, извонредната хемиска инертност и одличните механички својства, CVD TaC облогата станува „златен стандард“ за високотемпературни полупроводнички процеси над 2000°C. Од растот на еден кристал SiC до епитаксијата GaN, од грејачите MOCVD до носачите на обланди, облогата TaC обезбедува неопходна основа за материјал за производство на полупроводници.

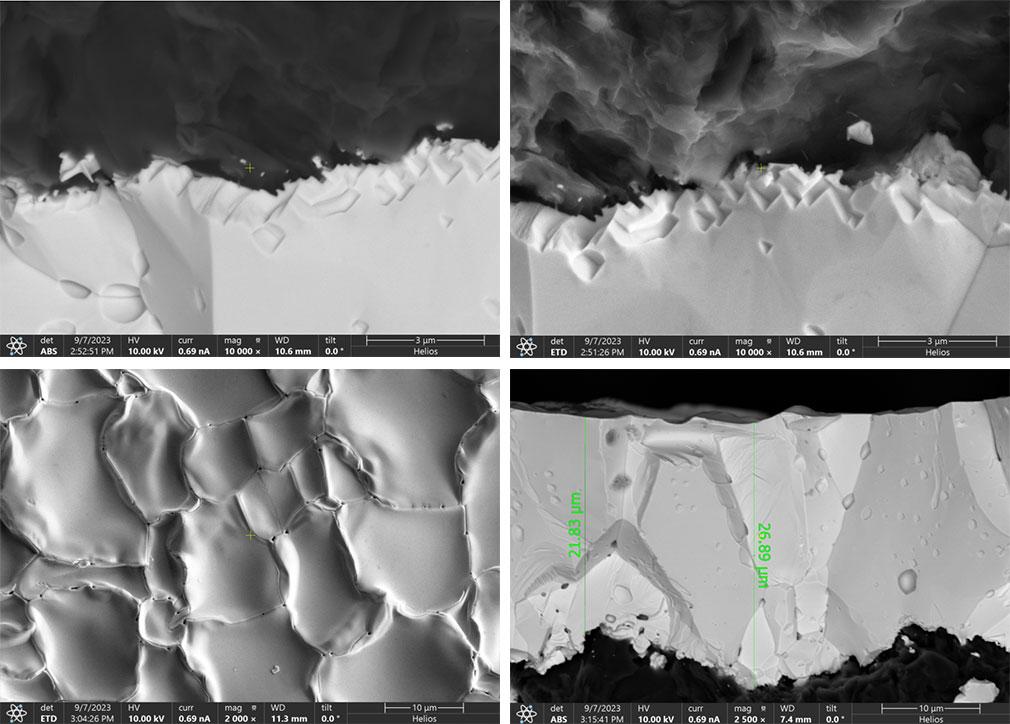

VeTek Semiconductor е посветен на обезбедување на висококвалитетни производи за CVD TaC обложување и приспособени решенија за глобалните клиенти преку континуирано инвестирање во истражување и развој и технолошка итерација. Ако ви требаат детални технички податоци, анализа на пресек на SEM или прилагодена евалуација на цртежот, слободно контактирајте со нас.

Референци

[1] Sun, J., Zhang, Q., & Li, X. (2021).Напредокот на истражувањето на облогите на тантал карбид на јаглеродни материјали. Напредок во науката за материјали.(Достапно на ScienceDirect)

[2] Kim, D. Y., et al. (2016).Хемиско таложење на пареа на тантал карбид од системот TaCl5-C3H6-Ar-H2. Весник на корејското керамичко друштво, 53 (6), 597-603.

[3] Ма, К., Ху, Р., Лиу, Х., Јанг, С., Лу, Х., Лиу, Д., … Гао, П. (2026).Студија за еволуцијата на микроструктурата и механичките својства на TaC облогите базирани на графит под различни тешки услови. Journal of Alloys and Compounds, 1061. doi:10.1016/j.jallcom.2026.187440

[4] Fan, W., Qu, H., Chang, S. I., et al. (2019).Истражување за влијанието на TaC облогата врз контролата на процесот на SiC PVT и квалитетот на кристалите. Заеднички податоци за истражување,Универзитетот Донг-Еуи, Јужна Кореја.

[5] Менг, Ј., и сор. (2022).Контрола на квалитетот на растот преку оптимизирање на структурата на садот за раст на единечен кристал SiC со голема големина. Journal of Crystal Growth,600, 126929. doi:10.1016/j.jcrysgro.2022.126929

[6] QYResearch. (2025).Глобална перспектива на пазарот за обложување TaC, длабинска анализа и прогноза до 2031 година.
