Во светот на полупроводниците со широк опсег (WBG), ако напредниот производствен процес е „душата“, графитниот сензор е „рбетот“, а неговата површинска обвивка е критичната „кожа“. Оваа обвивка, обично дебела само десетици микрони, го диктира работниот век на скапите потрошни материјали од графит во суровите термохемиски средини. Уште поважно, тоа директно влијае на чистотата и приносот на епитаксијалниот раст.
Во моментов, две главни решенија за обложување CVD (Chemical Vapor Deposition) доминираат во индустријата:Силикон карбид (SiC) облогаиТантал карбид (TaC) облога. Иако и двете имаат суштински улоги, нивните физички ограничувања создаваат јасна дивергенција кога се соочуваат со сè поригорозните барања на изработката од следната генерација.
1. CVD SiC облога: Индустриски стандард за зрели јазли
Како глобален репер за обработка на полупроводници, CVD SiC облогата е „одат за“ решение за GaN MOCVD сензорите и стандардната SiC епитаксијална (Epi) опрема. Нејзините основни предности вклучуваат:
Супериорно херметичко запечатување: SiC облогата со висока густина ефикасно ги запечатува микропорите на површината на графитот, создавајќи цврста физичка бариера што спречува јаглеродниот прав и нечистотиите од подлогата да се испуштаат на високи температури.
Стабилност на термичко поле: Со коефициент на термичка експанзија (CTE) тесно усогласен со графитните подлоги, SiC премазите остануваат стабилни и без пукнатини во рамките на стандардниот прозорец за епитаксиална температура од 1000°C до 1600°C.
Ефикасност на трошоците: За поголемиот дел од производството на мејнстрим електрични уреди, облогата SiC останува „слаткото место“ каде што перформансите се среќаваат со економичноста.
Со промената на индустријата кон 8-инчни SiC обланди, растот на кристалите PVT (Physical Vapor Transport) бара уште поекстремни средини. Кога температурите ќе го надминат критичниот праг од 2000°C, традиционалните премази удираат во ѕидот на изведбата. Ова е местото каде што CVD TaC облогата станува менувач на играта:

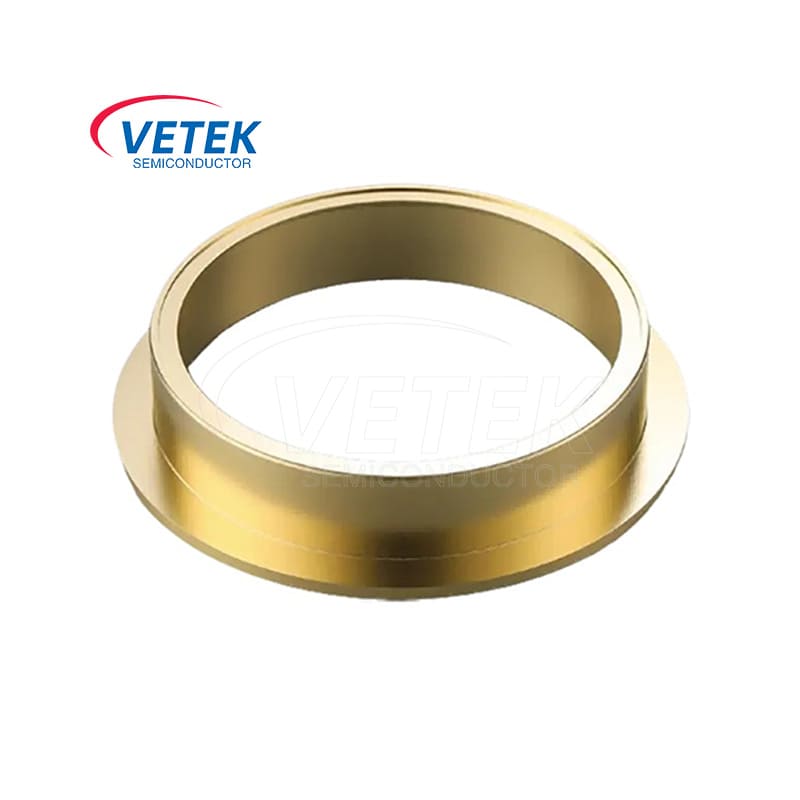

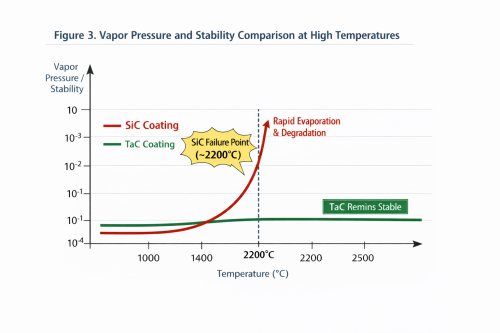

Неспоредлива термодинамичка стабилност: Тантал карбид (TaC) може да се пофали со неверојатна точка на топење од 3880°C. Според истражувањето во Journal of Crystal Growth, облогите на SiC се подложени на „неусогласено испарување“ над 2200°C - каде силиконот се сублимира побрзо од јаглеродот, што доведува до структурна деградација и контаминација со честички. Спротивно на тоа, притисокот на пареа на TaC е 3 до 4редови на големина пониски од SiC, одржувајќи чисто термално поле за раст на кристалите.
Супериорна хемиска инертност: Во редуцирачките атмосфери кои вклучуваат H2 (Водород) и NH3 (Амонијак), TaC покажува исклучителна хемиска отпорност. Експериментите од науката за материјали покажуваат дека стапката на загуба на маса на TaC во водород со висока температура е значително помала од онаа на SiC, што е од витално значење за намалување на дислокациите на навојот и за подобрување на квалитетот на интерфејсот во епитаксијалните слоеви.
3. Споредба на клучеви: Како да изберете врз основа на вашиот прозорец на процесот
Изборот помеѓу овие две не е за едноставна замена, туку за прецизно усогласување со вашиот „Прозорец на процеси“.
|
Метрика на перформанси |
CVD SiC облога |
CVD TaC облога |
Техничко значење |
|
Точка на топење |
~2730°C (сублимација) |
3880°C |
Структурен интегритет при екстремна топлина |
|
Максимална препорачана температура |
2000°C - 2100°C |
2400°C+ |
Овозможува раст на кристали од големи размери |
|
Хемиска стабилност |
Добар (ранлив на H2 при висока топлина) |
Одлично (инертно) |
Ја одредува чистотата на процесната средина |
|
Притисок на пареа (2200°C) |
Висок (ризик од загуба на силикон) |
Ултра-ниско |
Ги контролира дефектите „вклучување на јаглерод“. |
|
Основни апликации |
GaN/SiC епитаксија, LED суцептори |
SiC PVT раст, високонапонски Epi |
Порамнување на синџирот на вредност |
Оптимизацијата на приносот не е само еден скок, туку резултат на прецизно усогласување на материјалите. Ако се борите со „вклучувањата на јаглерод“ во растот на SiC кристалите или сакате да ги намалите трошоците за потрошен материјал (CoC) со продолжување на работниот век во корозивни средини, надградбата од SiC на TaC често е клучот за надминување на ќор-сокакот.
Како посветен развивач на напредни материјали за обложување на полупроводници, VeTek Semiconductor ги совлада и CVD SiC и TaC технолошките патишта. Нашето искуство покажува дека не постои „најдобар“ материјал - само најстабилно решение за специфичен режим на температура и притисок. Преку прецизна контрола на униформноста на таложење, ние им даваме моќ на нашите клиенти да ги поместат границите на приносот на нафора во ерата на проширување од 8 инчи.
Автор:Сера Ли
Референци:
[1] „Пар притисок и испарување на SiC и TaC во високотемпературни средини“, Журнал за кристален раст.
[2] „Цемичка стабилност на огноотпорните метални карбиди во редуцирачките атмосфери“, Хемија и физика на материјали.
[3] „Контрола на дефекти во растот на единечни кристали на SiC со големи димензии со користење на компоненти обложени со TaC“, Форум за наука за материјали.
