Максимизирање на приносот на фабрички производи: зошто CVD Solid SiC е крајниот избор за делови од критична комора

Во напредното производство на полупроводници, индустријата ја исцеди секоја последна капка на перформансите од поставките „Графит + SiC обложување“. Работеше со години, но како што навлегуваме во 3nm и пошироко, тој стар интерфејс помеѓу подлогата и штитот станува огромна главоболка. Неусогласеноста на CTE веќе не е само теоретски проблем - тоа е убиец на приносот што предизвикува микро пукнатини кои едноставно нема да исчезнат.

Затоа, промената кон монолитен CVD Solid SiC е повеќе од само тренд; тоа е механичка потреба. Се движиме од едноставна површинска обработка до целосен структурен материјал израснат од темел.

1. Основен процес: синтетизирање на ЦВД со цврст SiC со висока чистота

Изработка на чист CVD Solid SiC ингот е сосема поинаков ѕвер во споредба со стандардното таложење. Започнува со метилтрихлоросилан (МТС), но магијата се случува во стабилноста на реакцијата со текот на времето.

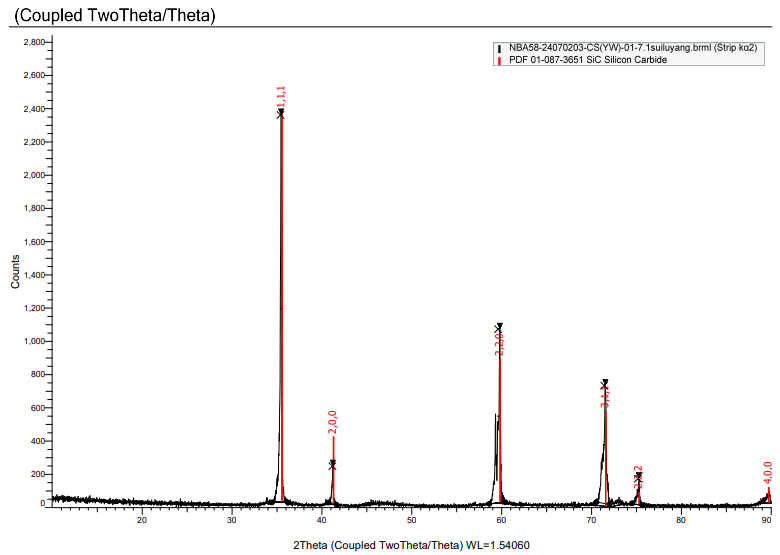

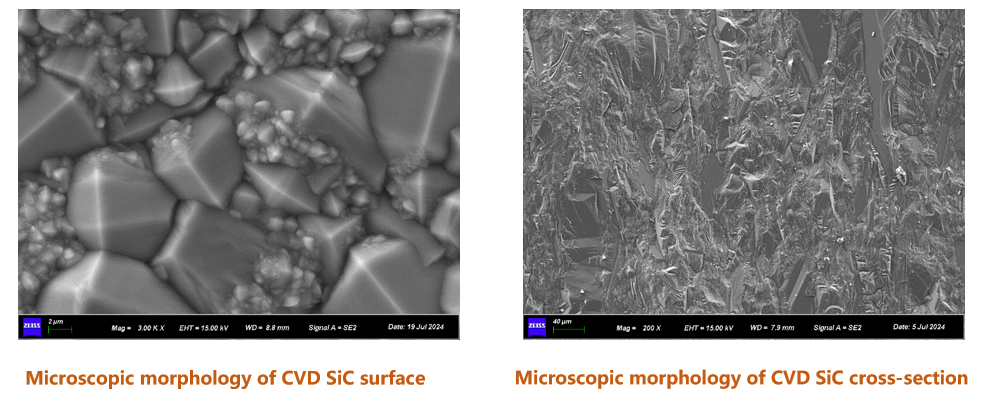

• Фаза на пареа до масовно:Гледаме температури кои ја достигнуваат таа слатка точка од 1200°C+ каде што атомите на силикон и јаглерод се заглавуваат во густа бета-SiC решетка.
• Факторот време:За разлика од брзата облога од 100μm, на цврстиот дел му се потребни денови, понекогаш недели, континуиран, стабилен раст. Не можете да брзате со физиката.

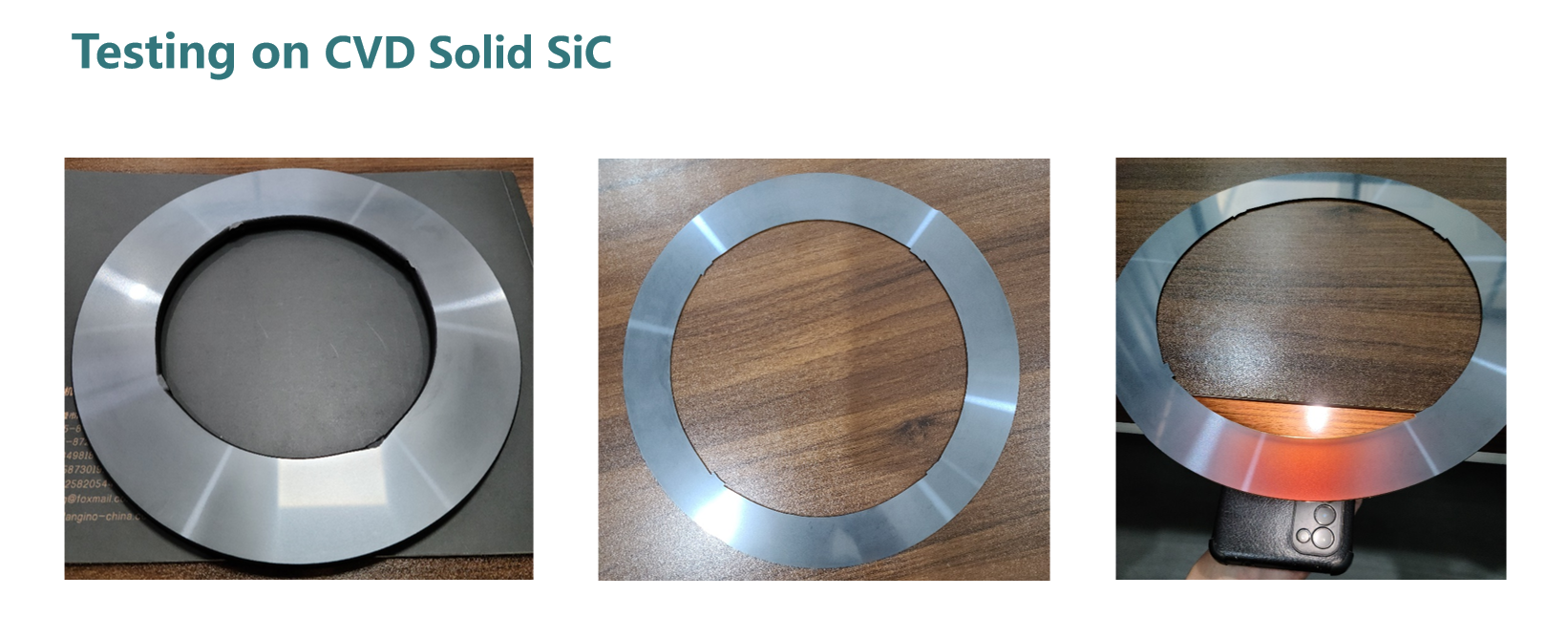

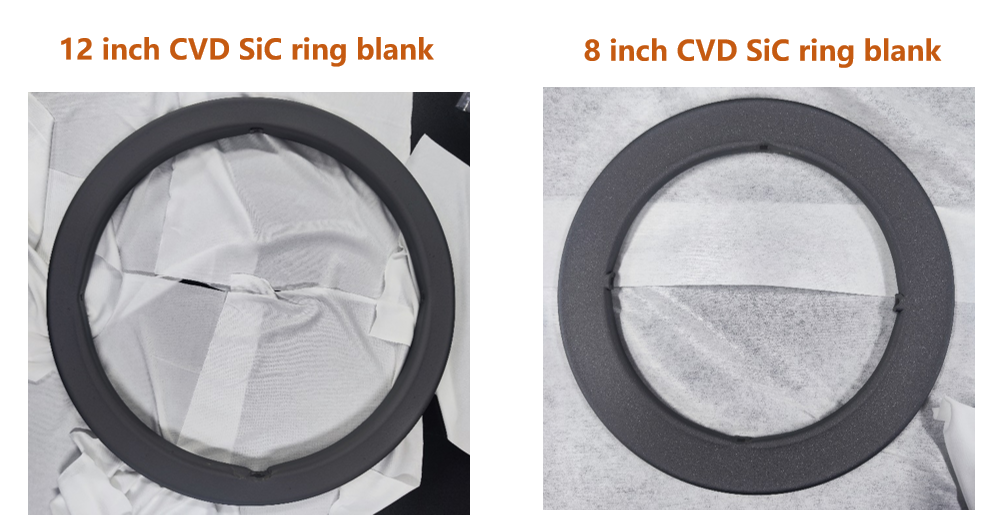

• Прецизно инженерство:Откако ќе заврши растот, подлогата се отстранува за да се добие чист CVD Solid SiC ингот. Овој ингот потоа се подложува на обработка на алат со дијаманти за да се добијат делови со висока толеранција, како што се прстените за фокусирање CVD Solid SiC.

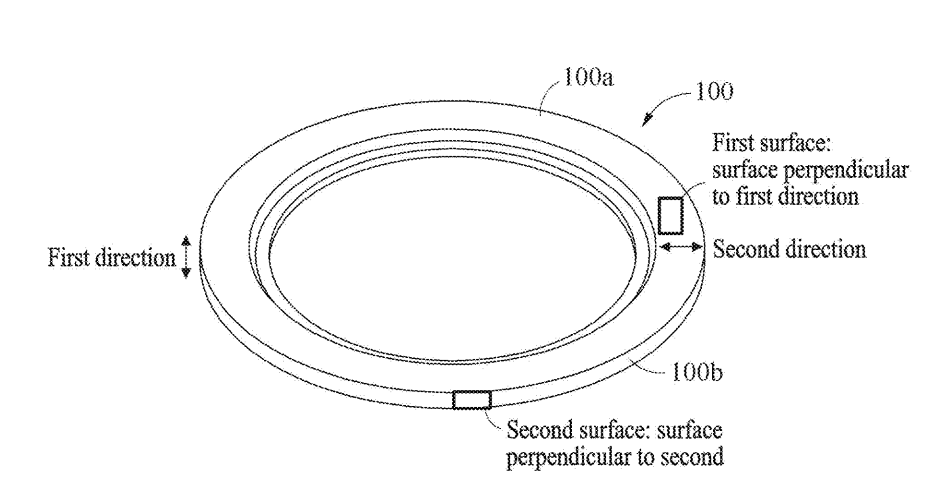

Структурен дијаграм:Како што е илустрирано на сликата, изработката на CVD Solid SiC компоненти бара апсолутна контрола врз геометриската ориентација. Со оптимизирање на параметрите на таложење, обезбедуваме материјалот да поседува високо конзистентни физички својства во сите димензии (прва и втора насока). Оваа структурна стабилност обезбедува деловите да одржуваат исклучителна плошност и перпендикуларност на површината по обработката, совршено задоволувајќи ги ригорозните толеранции на производствените линии со голем волумен од 8 инчи и 12 инчи.

2. Зошто да изберете CVD Solid SiC?

Во споредба со синтеруваниот SiC или традиционалните премази, CVD Solid SiC нуди неспоредливи предности:

• Ултра-висока чистота (5N-7N):Бидејќи ова е процес во гасна фаза, има нула помагала за синтерување или метални врзива. Без врзива значи нема миграција на метални јони во оксидот на портата.
• Речиси теоретска густина:Процесот на CVD произведува материјал со практично нула порозност (<0,1%). Оваа екстремна густина го прави CVD Solid SiC исклучително отпорен на ерозија на плазмата, што значително го намалува создавањето на честички за време на процесот на офорт.
• Елиминација на термички стрес:Бидејќи е монолитен дел од еднофазен бета-SiC, материјалот го елиминира ризикот од раслојување или „лупење“ на облогата за време на брзите термички циклуси, драстично продолжувајќи го средното време помеѓу чистењето (MTBC).

3. Клучни полиња за апликација

Цврстите SiC материјали со CVD со висока чистота се неопходни за средини со висок стрес:

• Плазма офорт:Врвните CVD цврсти SiC прстени за фокусирање и гасни туш глави обезбедуваат супериорна отпорност на CF4/O2 плазмата.
• Епитаксијален раст (EPI):Како алтернатива со високи перформанси за чувствителни, обезбедувајќи униформа топлинска дистрибуција.
• Брза термичка обработка (RTP):Обезбедување униформност на нафората и спречување на контаминација при екстремни температурни рампи.

4.Заклучок

Додека процесот CVD Solid SiC вклучува повисок првичен праг на производство, сеопфатниот поврат на инвестицијата (ROI) е јасен. Со значително продолжување на работниот век на критичните потрошни материјали и намалување на стапките на отпадоци од обланди, CVD Solid SiC ги овластува фабриките да постигнат долгорочно намалување на трошоците и добивки во ефикасноста.
