Примена на кварцни компоненти во опрема за полупроводници

Кварцни производишироко се користат во процесот на производство на полупроводници заради нивната висока чистота, отпорност на висока температура и силна хемиска стабилност.

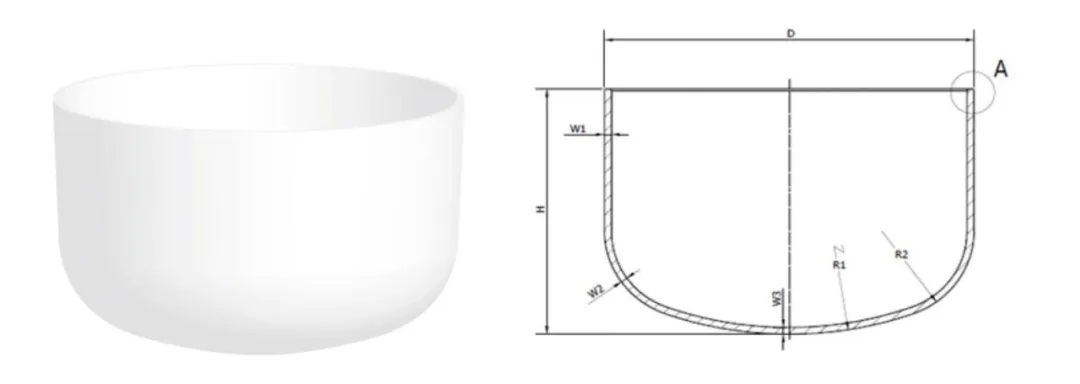

1.Картц Крусибил

Апликација - Се користи за цртање монокристални силиконски шипки и е јадро за производство на силиконски нафора.

Кварцни крписе изработени од песок со висока чистота кварц (4N8 одделение и погоре) за да се намали загадувањето со метални нечистотии. Треба да има стабилност на висока температура (точка на топење> 1700 ° C) и низок коефициент на термичка експанзија. Кварцните крцкања во полето на полупроводници главно се користат за производство на силиконски единечни кристали. Тие се потрошни кварцни контејнери за вчитување на поликристални силиконски суровини и можат да се поделат на квадратни и кружни типови. Плоштадите се користат за леење на поликристални силиконски инготи, додека кружните се користат за цртање на монокристални силиконски шипки. Може да издржи високи температури и да одржи хемиска стабилност, обезбедувајќи чистота и квалитет на силиконски единечни кристали.

2. кварцни цевки за печка

Кварцни цевкишироко се користат во индустријата за полупроводници, како резултат на нивните карактеристики, како што е отпорност на висока температура (долгорочна работна температура може да достигне над 1100 ° C), хемиска отпорност на корозија (стабилна, освен неколку реагенси како хидрофлуорна киселина), висока чистота (содржина на нечистотии може да биде ниско ниво на PPM или дури и PPB ниво), и одлична светлосна трансмисија (особено спротивно на ултравит). Основните сценарија се концентрирани во повеќе клучни процеси на врски на производство на нафта.

Главни врски со апликација:Дифузија, оксидација, CVD (таложење на хемиска пареа)

Цел:

• Цевка за дифузија: Се користи во процеси на дифузија со висока температура, носи силиконски нафора за допинг.
• Цевка за печка: Поддржува кварцни чамци во печката за оксидација за третман на оксидација на висока температура.

Карактеристики

Таа мора да ги исполни барањата за висока чистота (метален јон ≤1ppm) и отпорност на деформација на висока температура (над 1200 ° C).

3. Кварц кристален брод

Во зависност од различна опрема, таа е поделена на вертикални и хоризонтални типови. Во зависност од различни линии за производство на FAB, опсегот на големина е од 4 до 12 инчи. Во производството на полупроводнички ICS,Кварц кристални чамциглавно се користат во процесите на пренесување, чистење и обработка на нафта. Како носители на нафта со висока чистота и висока температура, тие играат неопходна улога. Во процесот на дифузија или оксидација на цевката за печка, повеќе нафора се ставаат на кварцни кристални чамци, а потоа се наметнуваат во цевката за печка за производство на серии.

Инјекторите во полупроводници главно се користат за прецизно транспорт на гас или течни материјали и се применуваат во повеќе клучни процесни врски, како што се таложење на тенки филмови, гравирање и допинг.

Во процесот на чистење на силиконски транзистор и интегрирано производство на коло, се користи за носење на силиконски нафора и треба да биде отпорна на киселина и алкали за да се обезбеди дека силиконските нафора не се загадени за време на процесот на чистење.

6. Кварцни прирабници, кварцни прстени, прстени за фокусирање, итн

Се користи во процесите за гравирање на полупроводници, во комбинација со други кварцни производи за да се постигне запечатена заштита на шуплината, тесно околу нафтата, спречувајќи разни видови загадување за време на процесот на производство на гравирање и играње заштитна улога.

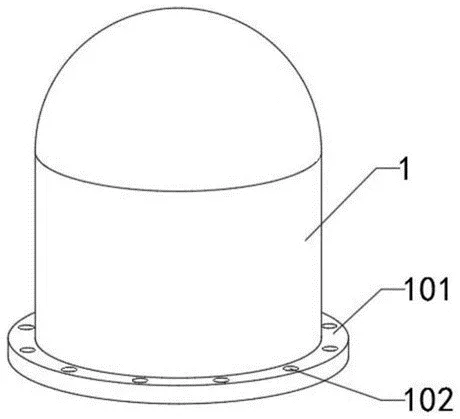

Quartz Bell Jarsсе клучни компоненти кои најчесто се користат во индустријата за полупроводници, со отпорност на висока температура, отпорност на корозија и висока светлина за пренесување на светлина.Полисиликон Покрив на печката: Кварцното bellвоно покритие главно се користи како покритие за печката за намалување на полисиликон. Во производството на полисиликон, трихлорозилан со висока чистота се меша со водород во одреден дел и потоа се воведува во печката за намалување опремена со кварцно bellвоно покритие, каде што се јавува реакција на намалување на спроводливото силиконско јадро за да се депонира и формира полисиликон.

8. Резервоар за влажно чистење на кварц

Фаза на апликација: Влажно чистење на силиконски нафора

Употреба: Се користи за миење на киселина (HF, H₂SO₄, итн.) И ултразвучно чистење.

Карактеристики: Силна хемиска стабилност и отпорност на силна киселина корозија.

9.

Шишето за собирање течност главно се користи за собирање отпадна течност или преостаната течност во процесот на влажно чистење

За време на процесот на влажно чистење на нафора (како што е чистење RCA, чистење SC1/SC2), потребна е голема количина на вода или реагенси на ултрапсура за да се исплакнат нафорите, а по плакнењето, ќе се произведе преостаната течност што содржи нечистотии во трагови. После некои процеси на обложување (како што е фоторезистичка обвивка), ќе има и вишок течности (како што е течност за отпад од фоторезист) што треба да се соберат.

Функцијата кварц со шишиња за собирање течности се користат за внимателно собирање на овие преостанати или отпадни течности, особено во „чекорот за чистење со висока прецизност“ (како што е фазата на пред-третман на површината на нафта), каде што преостанатата течност сè уште може да содржи мала количина на реагенси со висока вредност или нечистотии на кои им е потребна последователна анализа. Ниската контаминација на кварцните шишиња може да спречи преостаната течност да биде повторно да се контаминира, олеснувајќи последователно закрепнување (како што е прочистување на реагенсот) или прецизно откривање (како што е анализа на содржината на нечистотии во преостаната течност).

Покрај тоа, кварцните маски изработени од синтетички кварцни материјали се применуваат во фотолитографијата како „негативи“ на машините за фотолитографија за трансфер на шема. И кварцните кристални осцилатори што се користат во таложење на тенки филмови (PVD, CVD, ALD) за да ја следат дебелината на тенкиот филм и да обезбедат униформност на таложење, меѓу многу други аспекти, не се разработени во овој напис.

Како заклучок, кварцните производи се скоро присутни во текот на целиот процес на производство на полупроводници, од растот на монокристалниот силикон (кварц крстосници) до фотолитографијата (кварцни маски), гравирање (кварцни прстени) и таложење на тенки филмови (кварц кристални осцилатори), сите што се однесуваат на нивните одлични физички и хемиски правила. Со еволуцијата на полупроводничките процеси, барањата за чистота, отпорност на температурата и димензионална точност на кварцните материјали ќе бидат дополнително подобрени.
