VETEK-AMAT Решение за шупливи иглички за подигнување: Графитна подлога со висока чистота со CVD SiC облога

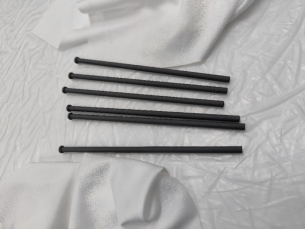

Слика 1: AMAT 0200-03201 Шуплив лифт Пин физички производ (за 300 mm силиконски епитаксии системи)

Во процесите на пренос на нафора со полупроводници, шупливиот игла за подигнување (Wafer Lift Pin) ги презема критичните задачи за поддршка и пренос на наполитанки. Во високотемпературни процесни средини како што се MOCVD и епитаксијален раст, игличките за подигање мора истовремено да исполнуваат повеќе барања, вклучувајќи висока чистота, отпорност на корозија, отпорност на термички шок и ниска контаминација со честички.

Во моментов, главните иглички за подигнување на пазарот прифаќаат графитна подлога + раствор за обложување CVD SiC. Сепак, технологијата за обложување на огромното мнозинство добавувачи може да ја покрие само надворешната површина - за шупливи структури,внатрешниот ѕид е навистина „техничка ничија земја“.

I. Три основни предизвици со кои се соочува облогата на внатрешниот ѕид

1. Униформност на неконтролирано таложење

Шупливите структури имаат голем сооднос. Гасовите од CVD реактантот се борат да се дифузираат рамномерно длабоко во внатрешната дупка, предизвикувајќи дебелината на облогата на внатрешниот ѕид да се намалува во градиент од пристаништето до длабоката внатрешност, при што локалните области покажуваат дури и голи изложени региони.

2. Недоволна јачина на меѓусебно поврзување

Заоблената површина на внатрешниот ѕид го ограничува просторот за оптимизација на параметрите на процесот на таложење. Силата на врзување помеѓу облогата и графитната подлога е тешко да се достигне исто ниво како надворешната површина, а при термички циклус лесно може да се појават микро пукнатини или дури и лупење.

3. Неконтролирана внатрешна чистота на отворите

Ако порозната структура на графитната подлога не е целосно запечатена со облогата, честичките од јаглерод и металните нечистотии ќе се ослободат на високи температури. Штом нечистотиите ќе се одвојат, тие директно предизвикуваат разлика во бојата и дефекти на честичките на површината на обландата, што значително го намалува приносот на производството.

Искористувајќи ја својата длабока техничка експертиза акумулирана во полето за CVD обложување, VETEK успешно ги надмина предизвиците на еднообразно таложење и меѓуфајсно врзување на CVD SiC облогата на внатрешниот ѕид на шупливи структури - од оптимизација на симулација на полето на протокот на гас до прецизна контрола на температурата на полето на таложење, воспоставувајќи комплетна внатрешна обвивка на внатрешен ѕид до цврсто решение на процесот на длабоко обложување, кое обезбедува врзување и чистота на внатрешниот отвор што ги исполнуваат стандардите.

Оваа статија ќе обезбеди длабинска анализа на: техничките тешкотии на облогата на внатрешниот ѕид со шупливи иглички за подигнување, како униформноста на облогата на внатрешниот ѕид влијае на приносот на нафора и клучните контролни јазли од дизајнот на процесот до контролата на квалитетот и испораката.

II. Што е AMAT Hollow Lift Pin?

Шупливиот игла за подигање AMAT е прецизна компонента за ракување со обланда што се користи во полупроводничка процесна опрема. Неговата примарна функција е да крева и позиционира наполитанки за време на секвенците на полнење, истоварување и процесирање.

За разлика од конвенционалните цврсти иглички за подигнување, шупливиот дизајн вклучува внатрешна празнина. Оваа структура го намалува целокупниот волумен на материјалот и топлинската маса додека ја одржува потребната механичка геометрија. Меѓутоа, за полупроводнички апликации, производството на шупливи иглички за подигнување е многу позахтевно од обработката на конвенционалните цврсти компоненти. Прецизноста на димензиите и на внатрешната и на надворешната површина мора строго да се контролира, а концентричноста помеѓу внатрешната и надворешната геометрија е особено критична. Затоа, и процесот на избор на материјал и обложување се од суштинско значење за конечната изведба на иглата за подигнување.

За системите за епитаксии AMAT, VETEK Semiconductor обезбедува приспособени AMAT решенија за шупливи иглички за подигање базирани на графитни подлоги со висока чистота и густи CVD силициум карбид (SiC) облоги. Шупливата структура помага да се намали непотребната материјална маса додека се одржува механичката структура потребна за подигање на нафора; CVD облогата од силициум карбид обезбедува висока чистота, хемиска отпорност и стабилност на висока температура. Игличката за подигнување AMAT 0200-03201 на VETEK е специјално дизајнирана за апликации со силиконска епитаксија од 300 mm и може да се произведува според цртежите, димензиите и барањата на процесот на клиентите.

III. Структура на иглата за шупливи лифтови AMAT на VETEK

VETEK моментално се фокусира на структурата на обложување со графит + CVD силикон карбид со висока чистота за иглички за шупливи кревачи AMAT. Основниот процес на градба е:

Графитна подлога со висока чистота → прецизна CNC обработка → CVD облога од силициум карбид → Прецизна проверка

Графитната подлога ја обезбедува структурната основа и е погодна за прецизна обработка на геометрии со тенок ѕид и шупливи. VETEK вообичаено користи увезени графитни материјали од полупроводничка класа, вклучувајќи материјали од SGL Carbon и Toyo Tanso, во зависност од барањата на клиентите. Густата CVD обвивка од силициум карбид потоа се депонира на површината на графитот за да се формира заштитна работна површина од класа на полупроводници.

Зошто да изберете графит како супстрат?

За шупливите иглички за подигнување, материјалот на подлогата мора да постигне рамнотежа меѓу обработливоста, топлинските перформанси, механичката стабилност и компатибилноста на процесот на обложување. Графитот со висока чистота е особено погоден бидејќи ги нуди следниве карактеристики:

• Добра стабилност при високи температури

• Ниска термичка експанзија

• Добра топлинска спроводливост

• Релативно мала густина

• Одлична обработливост за сложени геометрии

• Компатибилност со CVD процес на обложување со силициум карбид

Употребата на графит исто така овозможува производство на сложени шупливи и тенкоѕидни структури со висока прецизност. VETEK поседува прецизни CNC способности за обработка за полупроводнички графит и силициум карбид компоненти, со процеси на обработка оптимизирани за контрола на димензиите и квалитет на површината.

IV. CVD Силиконски карбид слој: критичниот заштитен слој

CVD силиконскиот карбид слој е една од најважните карактеристики на VETEK AMAT иглички за шупливи подигнување. Овој слој формира густа површина на силициум карбид на графитната подлога, помагајќи да се заштити основниот графит од околината на процесот.

Стандардната дебелина на CVD силикон карбид на облогата за таквите VETEK компоненти е приближно100±20 μm. Чистотата на облогата е приближна6N / 99,99995%.

Пошироките технички способности на VETEK за CVD силициум карбид вклучуваат премази со висока чистота, контролирана дебелина на облогата и униформност на дебелината од серија до серија. Technical data indicate that CVD silicon carbide coating purity is at the 6N–7N level. For specific AMAT lift pin projects, coating specifications can be adjusted according to customer drawings and process requirements.

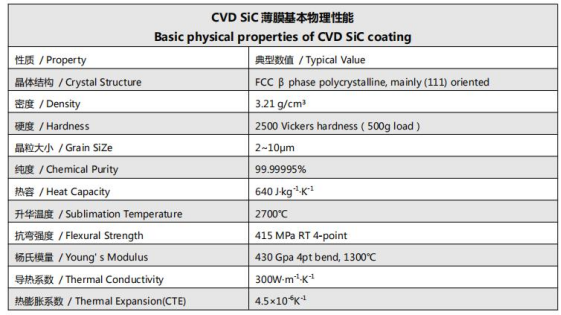

Слика 2: Основни физички својства на CVD SiC облогата

Зошто е важна облогата на внатрешниот ѕид?

Еден од технички најпредизвикувачките аспекти на шупливите иглички на AMAT не е само обложување на надворешната површина, туку постигнување стабилна и униформа обвивка на внатрешниот ѕид на шупливата структура.

The inner surface is difficult to access during the CVD coating process. Во споредба со надворешната површина, внатрешната геометрија воведува дополнителни предизвици во протокот на гас, униформноста на таложење, контролата на дебелината на облогата и конзистентноста на процесот. Therefore, inner-wall coating quality can become an important differentiating factor among suppliers.

ВЕТЕК има искуство во CVD премачкување силициум карбид на шупливи структури и става посебен акцент на внатрешната површина. Добро контролираната облога на внатрешниот ѕид помага да се одржи заштитен слој од силициум карбид низ шупливата структура, наместо да го остави внатрешниот графит изложен на околината на процесот. Ова е особено важно кога иглата за подигнување работи во комори со процес на полупроводници со висока температура и хемиски агресивни.

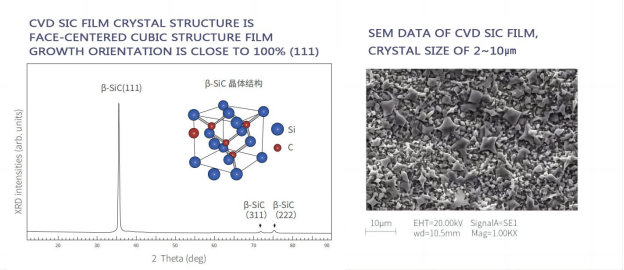

Слика 3: Микроскопска кристална структура на CVD слој од силикон карбид

V. Клучни предности на VETEK AMAT шупливи иглички за подигнување

Систем за материјали со висока чистота:Комбинацијата од графит со висока чистота и CVD силициум карбид со висока чистота е дизајнирана за полупроводнички средини каде контролата на контаминацијата е критична. Во зависност од избраната спецификација, чистотата на облогата со силикон карбид на CVD е 6N.

Стандардна облога од силициум карбид од 100±20 μm:Стандардната дебелина на облогата на VETEK е приближно 100±20 μm, обезбедувајќи практична дебелина на облогата за компонентите на процесот на полупроводници, додека прилагодувањето е достапно според барањата на клиентите.

Одлична способност за обложување на внатрешниот ѕид:За шупливите компоненти, облогата на внатрешниот ѕид е еден од потешките делови на производниот процес. VETEK разви процеси на обложување способни да постигнат висококвалитетно покривање на внатрешниот ѕид на шупливите иглички за подигнување, од симулација на полето на проток на гас до контрола на температурното поле, обезбедувајќи конзистентна дебелина на облогата, цврсто врзување.

Стабилност на висока температура:И графитната подлога и облогата од силициум карбид CVD се погодни за средини со процес на полупроводници со висока температура. Слојот CVD силициум карбид обезбедува дополнителна заштита од хемиски напад и деградација на површината. Податоците за CVD филм од силициум карбид на VETEK наведуваат висока топлинска спроводливост, ниска термичка експанзија и температура на сублимација од приближно 2700 °C, што покажува дека материјалот е погоден за барања на високи температури.

Отпорност на хемикалии и корозија:Густата површина на силициум карбид CVD нуди подобра отпорност на корозија од голиот графит и може да издржи агресивни процесни гасови и средини за хемиско чистење. Ова помага да се намали деградацијата на подлогата и да се одржува постабилна површина на компонентата во текот на повторените процесни циклуси.

Прецизна обработка и прилагодување:Шупливите иглички за подигнување бараат прецизна контрола на надворешниот дијаметар, внатрешниот дијаметар, дебелината на ѕидот, должината и концентричноста. VETEK комбинира прецизна обработка со CNC со процеси на CVD обложување за производство на сложени полупроводнички компоненти според цртежите на клиентите. Пиновите за подигнување може да се произведуваат според:

• Цртежите на клиентите

• Примерок компоненти

• Димензионални спецификации

• Потребна дебелина на облогата

• Потребна оценка на графит

• Специфични барања за процесот

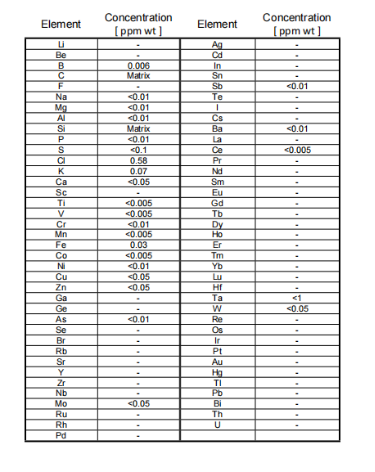

Слика 4: Извештај од тестот за чистота на GDMS облога со CVD силикон карбид

VI. Типични апликации

Силиконска епитаксија:Пиновите за подигнување се користат за подигнување, позиционирање и пренесување на нафора во опремата за епитаксии. Постојниот производ AMAT 0200-03201 на VETEK е специјално позициониран за примена на силиконска епитаксија од 300 mm.

Системи за ракување со нафора:Пиновите за подигнување можат да послужат како прецизни компоненти за ракување со нафора за апликации кои бараат стабилност на висока температура, прецизност на димензиите и контрола на контаминација. Пиновите за подигнување на нафора со шупливо тубуларно тело можат ефикасно да ја минимизираат локалната загуба на топлина, а со тоа да ги намалат белезите на игличките кои вообичаено се гледаат на задната страна на обландата при процеси на висока температура (како што е епитаксијален раст или жарење). Формирањето шуплива шуплина во внатрешноста на телото на игличката за подигнување ја намалува топлинската маса и ја подобрува рамномерноста на температурата на обландата.

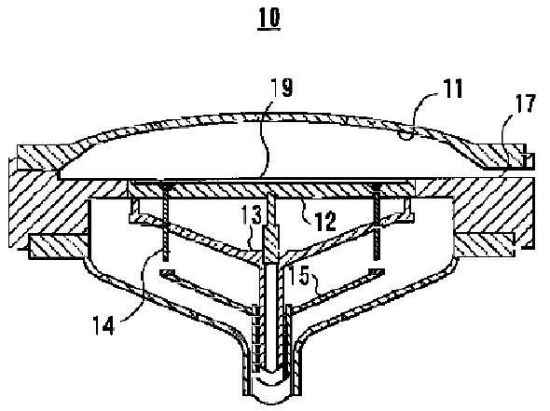

Слика 5: Шема на принципот со кој шупливите иглички за подигнување ја намалуваат топлинската маса и ја подобруваат униформноста на температурата на нафората

Полупроводничка процесна опрема:Врз основа на цртежите и примероците на клиентите, слични компоненти од графит + CVD силициум карбид може да се развијат за други платформи за полупроводничка опрема. Портфолиото на производи за полупроводници на VETEK опфаќа силициумска епитаксија, епитаксија на силициум карбид, MOCVD, RTP/RTA, офорт и други полупроводнички процеси.



VII. Процес на производство: Клучни контролни јазли од дизајн на процеси до контрола на квалитет и испорака

Производството на шупливи иглички за подигање AMAT вклучува повеќе критични чекори, од кои секој директно влијае на веродостојноста на финалниот производ и приносот на нафора:

1. Избор на графитни материјали— Изберете го соодветното одделение на графит со висока чистота (SGL Carbon или Toyo Tanso, итн.) во согласност со барањата за димензии, топлинска енергија и чистота на купувачот.

2. Прецизна CNC обработка— Обработете го графитното празно во потребната шуплива геометрија. Посебно внимание се посветува на внатрешниот дијаметар, надворешниот дијаметар, дебелината на ѕидот, должината и концентричноста.

3. Подготовка на површината— Обработената графитна компонента се подложува на чистење и подготовка на површината пред CVD облогата.

4. CVD облога од силициум карбид- Депонирајте густ CVD силициум карбид слој на графитната подлога. Стандардната дебелина на облогата е приближно 100±20 μm, со чистота на облогата од 6N според избраната спецификација.

5. Внатрешна површинска обвивка (критичен технички чекор)— За шупливите иглички за подигнување, внатрешниот ѕид внимателно се обработува за да се постигне стабилна покриеност со силициум карбид. Преку оптимизација на симулацијата на полето на протокот на гас и прецизна контрола на полето на температурата на таложење, обезбедена е конзистентна дебелина на облогата од отворот до длабоката внатрешност на отворот, цврсто врзување и чистота на внатрешната дупка што ги исполнуваат стандардите.

6. Инспекција — Готовите компоненти се подложени на проверка за точноста на димензиите, состојбата на облогата и други барања одредени од клиентот пред пратката.

Производните способности на VETEK опфаќаат прочистување, CNC обработка, CVD обложување и инспекција, обезбедувајќи интегриран производствен синџир за полупроводнички компоненти базирани на јаглерод.

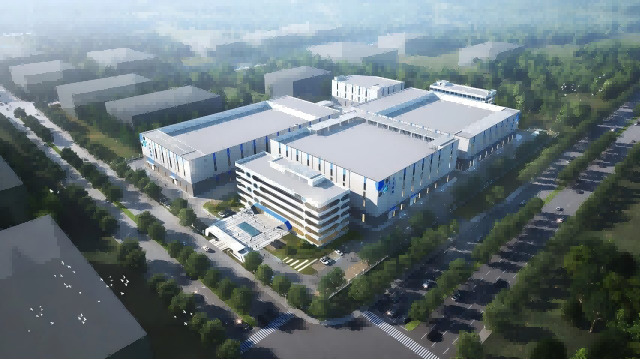

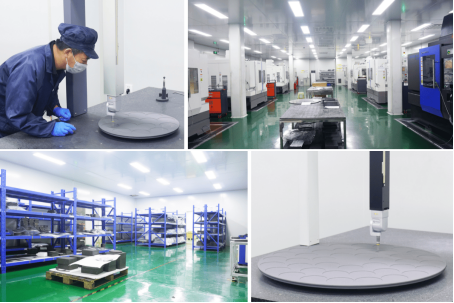

Слика 6: Производство на полупроводнички материјали ВЕТЕК и база за прецизна обработка

VIII. Примерок на време

The typical lead time for customized AMAT hollow lift pin samples is as fast as approximately 20 days. Actual delivery time may vary depending on drawing complexity, material selection, coating requirements, quantity, and inspection requirements. За повторени нарачки или веќе квалификувани производи, распоредот на производство може да се преговара посебно според предвидувањата на клиентите и бараните датуми на испорака.

Слика 7: пакување на производот со шупливи иглички на VETEK AMAT



IX. Зошто да ги изберете шупливите иглички на AMAT на VETEK?

VETEK интегрира набавка на графитни материјали, прецизна обработка, CVD облога од силициум карбид и производство на полупроводнички компоненти во интегриран производствен процес. Клучните способности вклучуваат:

• Графитна подлога со висока чистота (SGL Carbon / Toyo Tanso, итн.)

• CVD чистота на облогата со силициум карбид 6N

• Стандардна дебелина на облогата 100±20 μm

• Обработка на шуплива структура

• Внатрешен ѕид CVD облога од силициум карбид (способност за диференцирање на јадрото)

• Прецизна CNC обработка

• Решенија за иглички за подигнување на нафора компатибилни со AMAT

• Примерок за време на носење приближно 20 дена

VETEK го покрива целосниот технички ланец на развој на опрема за CVD, развој на CVD процес, CNC прецизна обработка и прочистување, поддржани од посветени центри за истражување и развој и капацитети за производство на полупроводнички материјали.

X. Често поставувани прашања (ЧПП)

П1: Која е стандардната дебелина на облогата со силициум карбид CVD на игличките за шупливи лифт VETEK AMAT?

Стандардната дебелина на облогата е приближно 100±20 μm. Специфичната дебелина може да се прилагоди според цртежите на клиентите и барањата на процесот.

П2: Какво ниво на чистота може да постигне CVD силикон карбидната обвивка?

Во зависност од избраната спецификација, чистотата на облогата е приближно 6N (99,99995%). CVD силикон карбид платформата на VETEK рутински работи на ниво 6N–7N.

П3: Зошто облогата на внатрешниот ѕид е критична за шупливите иглички за подигнување?

The internal geometry is difficult to coat uniformly. Висококвалитетното покривање со силициум карбид на внатрешниот ѕид спречува графитната подлога да биде изложена на високотемпературни, хемиски активни процесни средини и е клучен фактор за диференцирање за долгорочна сигурност. Inner-wall coating uniformity is directly related to internal bore cleanliness and wafer yield.

П4: Дали VETEK може да произведува според моите OEM цртежи или примероци?

Да. VETEK може да произведува според цртежите на клиентите, ОЕМ броевите на делови (како AMAT 0200-03201), компонентите на примерокот, димензионалните спецификации, потребната оценка на графит и барањата за обложување.

П5: Кое е типичното време на водењето на примерокот?

Вообичаеното време на носење на примерокот е приближно 20 дена. Вистинската испорака зависи од сложеноста на цртежот, изборот на материјал, барањата за обложување, количината и потребите за инспекција.

XI. Резиме

Иако иглата за шупливо подигање AMAT е релативно мала полупроводничка компонента, нејзините барања за производство се далеку од едноставни. Геометријата со тенок ѕид, строгите барања за концентричност, работењето на висока температура, контролата на контаминацијата и комбинацијата на обложување на внатрешната површина го прават специјализирана компонента на полупроводнички процес.

Тековното решение на VETEK усвојува графит со висока чистота со CVD слој од силициум карбид, комбинирајќи ја обработливоста и топлинските карактеристики на графитот со високата чистота, хемиската отпорност и стабилноста на високи температури на CVD силициум карбид. Со стандардна дебелина на облогата од 100±20 μm, чистота до 6N, опции за графитни материјали SGL и Toyo Tanso и способност за обложување на внатрешните ѕидови, VETEK може да обезбеди приспособени решенија за иглички за шупливи подигање AMAT за ракување со полупроводнички нафора и примена на силициумска епитаксија.

За клиенти кои бараат алтернативни добавувачи наAMAT 0200-03201 иглички за подигнување на шупливи нафора,илидруги полупроводнички компоненти од графит обложени со силициум карбид,VETEK може да оценува цртежи или примероци и да обезбеди приспособени производствени решенија.
