Внатре во производството на цврсти CVD SiC фокусни прстени: од графит до високопрецизни делови

Во светот на производството на полупроводници со високи влогови, каде што коегзистираат прецизност и екстремни средини, прстените за фокусирање од силикон карбид (SiC) се незаменливи. Познати по нивната исклучителна термичка отпорност, хемиска стабилност и механичка сила, овие компоненти се клучни за напредните процеси на плазма офорт.

Тајната зад нивните високи перформанси лежи во технологијата Solid CVD (Chemical Vapor Deposition). Денес, ве водиме зад сцената за да го истражите ригорозното производствено патување - од суров графитен супстрат до високопрецизен „невидлив херој“ на фабриката.

I. Шест основни фази на производство

Производството на цврсти CVD SiC прстени за фокусирање е високо синхронизиран процес во шест чекори:

• Предтретман со графитна подлога
• Таложење на облога на SiC (Основен процес)
• Сечење и обликување со воден млаз
• Одделување за сечење жица
• Прецизно полирање
• Конечна проверка на квалитетот и прифаќање

Преку зрел систем за управување со процеси, секоја серија од 150 графитни подлоги може да даде приближно 300 готови прстени за фокусирање на SiC, што покажува висока ефикасност на конверзија.

II. Техничко длабоко нуркање: од суровина до завршен дел

1. Подготовка на материјали: Избор на графит со висока чистота

Патувањето започнува со избирање врвни графитни прстени. Чистотата, густината, порозноста и прецизноста на димензиите на графитот директно влијаат на адхезијата и униформноста на последователната облога на SiC. Пред обработката, секоја подлога се подложува на тестирање на чистотата и верификација на димензиите за да се осигура дека нула нечистотии го попречуваат таложењето.

2. Таложење на облогата: Срцето на цврстата CVD

Процесот на CVD е најкритичната фаза, спроведена во специјализирани SiC печки системи. Таа е поделена во две тешки фази:

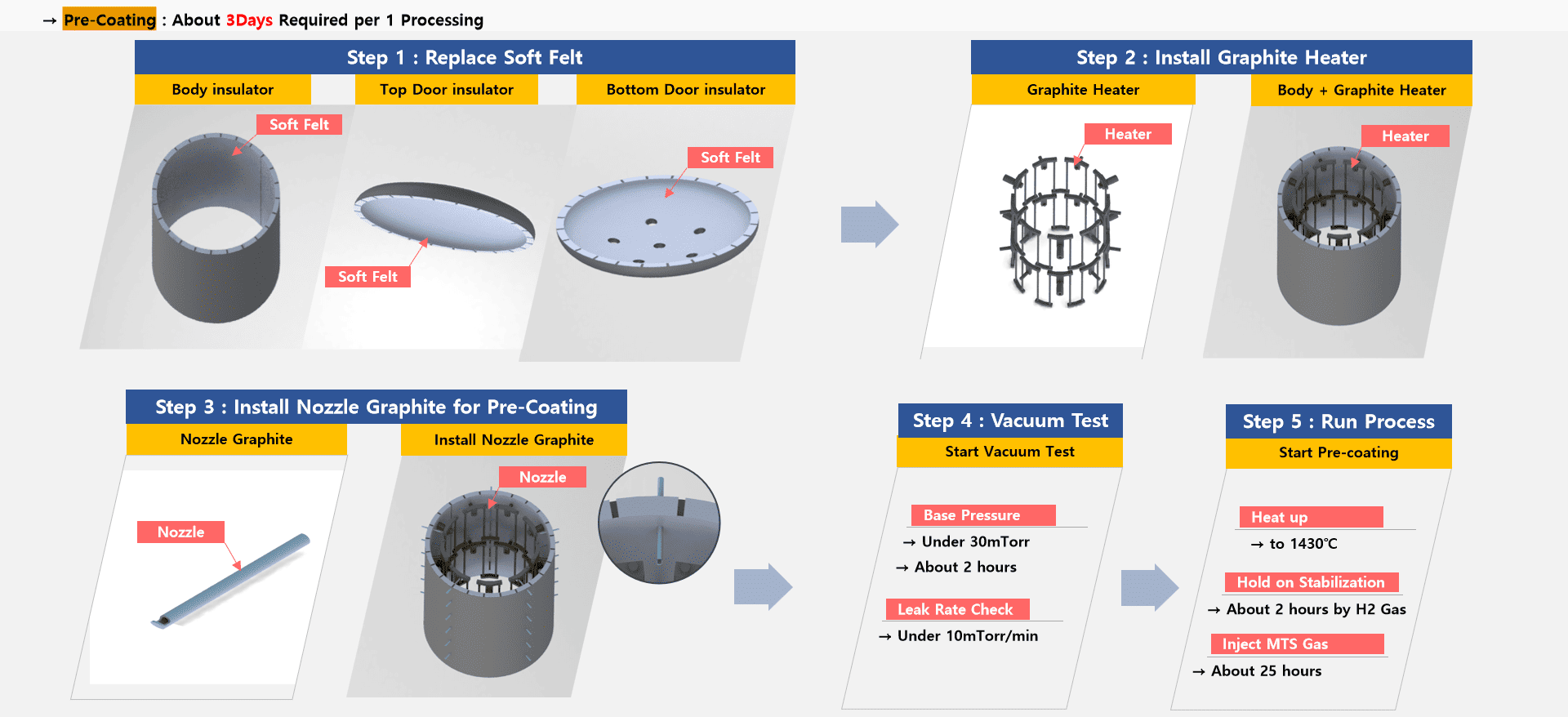

(1) Процес на предобложување (~ 3 дена/серија):

• Поставување: Заменете ја меката филц изолација (горните, долните и страничните ѕидови) за да обезбедите топлинска конзистентност; инсталирајте графитни грејачи и специјализирани млазници за предобложување.
• Тестирање со вакуум и истекување: комората мора да достигне основен притисок под 30 mTorr со стапка на истекување под 10 mTorr/min за да се спречат микро-истекувања.
• Почетно таложење: Печката се загрева до 1430°C. По 2 часа стабилизација на атмосферата H2, гасот MTS се инјектира 25 часа за да се формира преоден слој кој обезбедува супериорно поврзување за главниот слој.

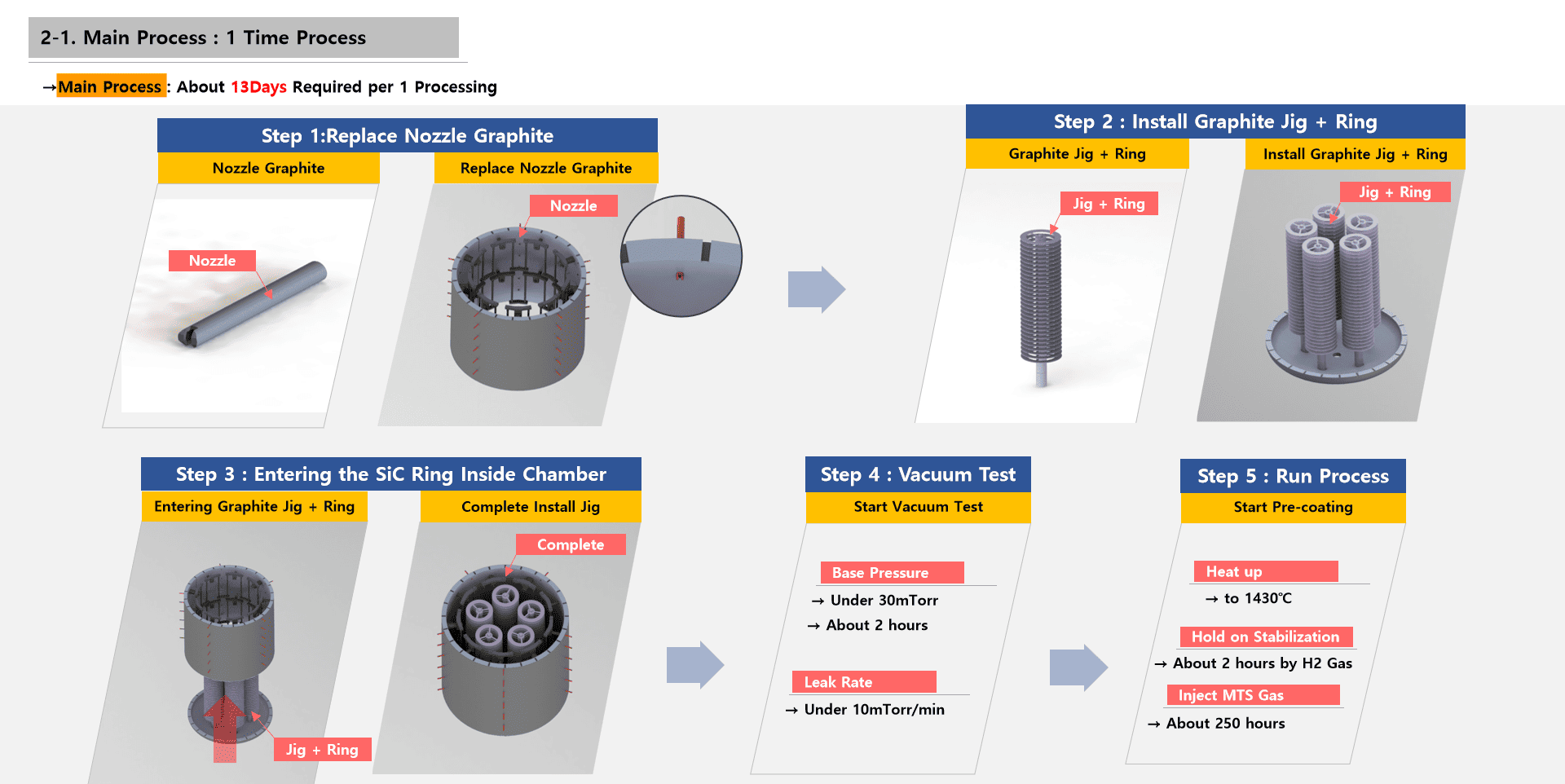

(2) Главен процес на обложување (~ 13 дена/серија):

• Конфигурација: Повторно приспособете ги млазниците и инсталирајте графитни жици со целните прстени.
• Секундарна вакуумска инспекција: Се врши ригорозен секундарен вакуумски тест за да се гарантира дека околината за таложење останува совршено чиста и стабилна.
• Одржлив раст: Одржувајќи 1430°C, гасот MTS се инјектира приближно 250 часа. Под овие услови на висока температура, МТС се распаѓа на атоми Si и C, кои полека и рамномерно се таложат на површината на графитот. Ова создава густа, непорозна обвивка на SiC - белег на цврстиот квалитет на CVD.

3. Обликување и прецизно одвојување

• Сечење со воден млаз: Водните млазници под висок притисок го вршат првичното обликување, отстранувајќи го вишокот материјал за да го дефинираат грубиот профил на прстенот.
• Сечење на жица: Прецизното сечење на жица го одвојува најголемиот дел од материјалот во поединечни прстени со точност на ниво на микрони, обезбедувајќи дека тие ги исполнуваат строгите толеранции за инсталација.

4. Површинско завршување: прецизно полирање

По сечењето, површината на SiC се подложува на полирање за да се елиминираат микроскопските недостатоци и текстурите на обработка. Ова ја намалува грубоста на површината, што е од витално значење за минимизирање на мешањето на честичките за време на процесот на плазма и обезбедување постојан принос на нафора.

5. Завршна инспекција: Стандардна валидација

Секоја компонента мора да помине ригорозни проверки:

• Прецизност на димензиите (на пр., толеранција на надворешен дијаметар од ± 0,01 mm)
• Дебелина и униформност на облогата
• Површинска грубост
• Скенирање на хемиска чистота и дефекти

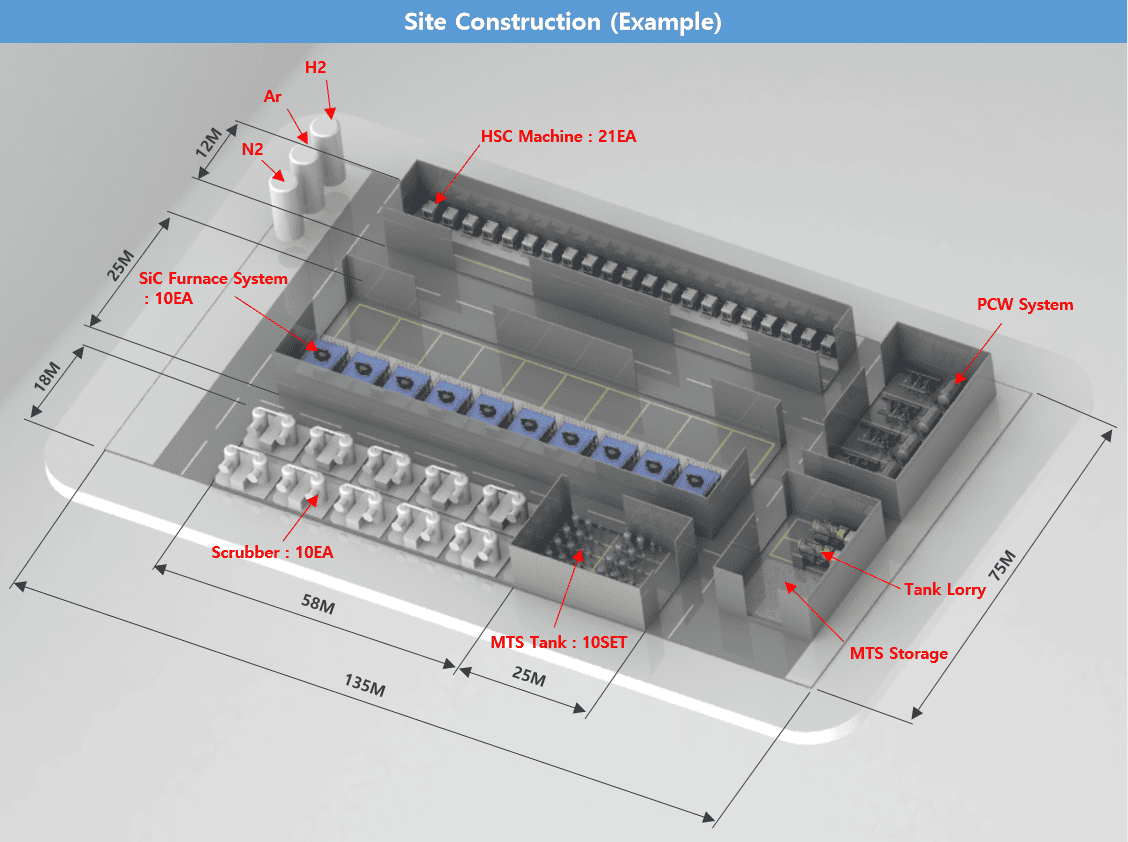

III. Екосистемот: Интеграција на опрема и гасни системи

1. Конфигурација на клучна опрема

Производствена линија од светска класа се потпира на софистицирана инфраструктура:

• SiC печки системи (10 единици): Масивни единици (7,9m x 6,6m x 9,7m) кои овозможуваат синхронизирани операции со повеќе станици.
• Испорака на гас: 10 комплети MTS резервоари и платформи за испорака обезбедуваат стабилност на протокот со висока чистота.
• Системи за поддршка: Вклучувајќи 10 чистачи за еколошка безбедност, PCW системи за ладење и 21 единица HSC (обработка со голема брзина).

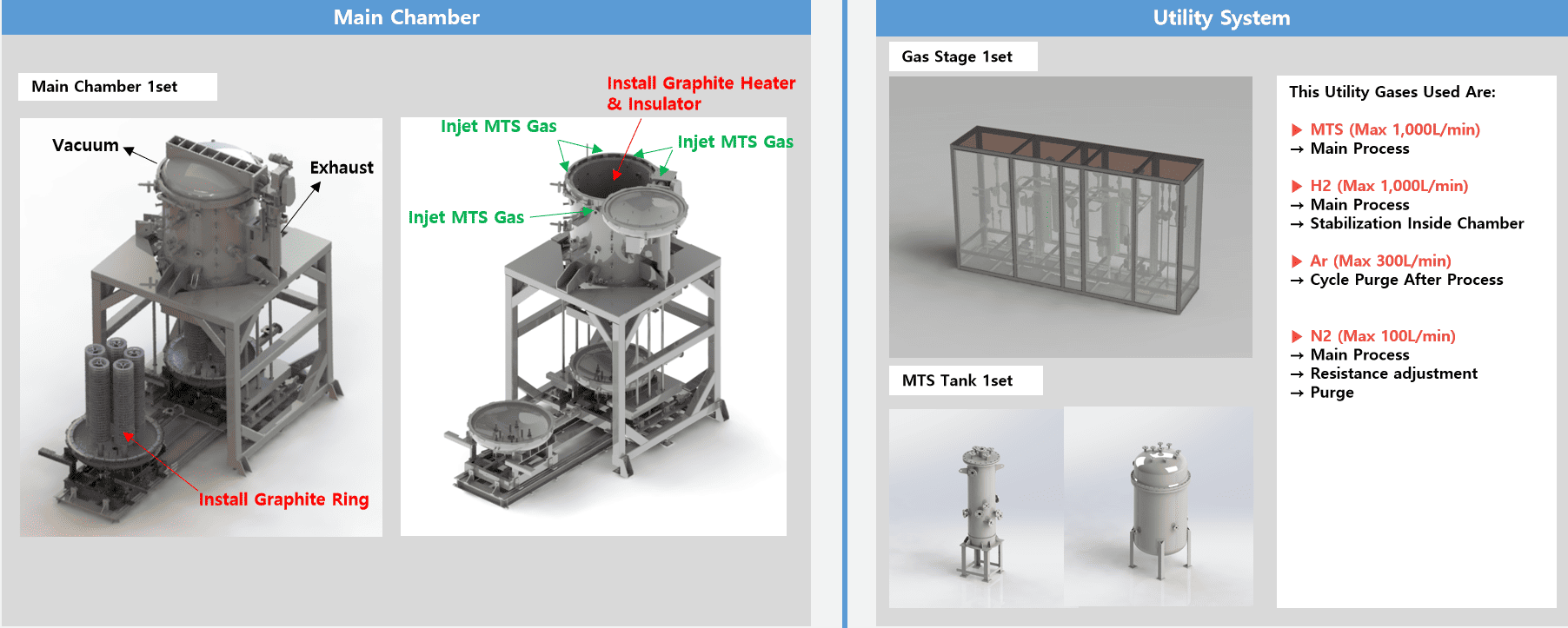

2. Функции на основниот гасен систем

• MTS (Max 1000 L/min): Примарниот извор на таложење обезбедува атоми Si и C.
• Водород (H2, Макс 1000 L/min): Ја стабилизира атмосферата на печката и ја помага реакцијата
• Аргон (Ar, Макс 300 л/мин): Се користи за постпроцесно чистење и прочистување.
• Азот (N₂, Макс 100 L/min): Се користи за прилагодување на отпорот и чистење на системот.

Заклучок

Цврст прстен за фокусирање CVD SiC може да изгледа како „потрошен материјал“, но всушност е ремек-дело на науката за материјалите, технологијата за вакуум и контрола на гасот. Од неговото потекло од графит до готовата компонента, секој чекор е доказ за ригорозните стандарди потребни за поддршка на напредните полупроводнички јазли.

Како што процесните јазли продолжуваат да се намалуваат, побарувачката за SiC компоненти со високи перформанси само ќе расте. Зрелиот, систематски пристап на производство е она што обезбедува стабилност во комората за гравирање и сигурност за следната генерација на чипови.
