Како се депонира CVD облогата со силикон карбид на графит?

A CVD облога од силикон карбид (SiC).се формира со изложување на загреана графитна компонента на контролирани прекурсорни гасови во реактор за таложење на хемиска пареа. Реактивните видови стигнуваат до површината на графитот, каде што SiC се јадре и расте во густ поликристален слој. За полупроводничките сусцептори и носачите на обланда, успешното таложење зависи од чистотата на графитот, подготовката на површината, температурата, притисокот, хемијата на гасот, преносот на масата, геометријата и компатибилноста со термичка експанзија.

Целта не е едноставно да се „покрие“ графитот, туку да се создаде процесна површина со висока чистота со контролирана дебелина, грубост, стехиометрија и интегритет на интерфејсот.

1. Од графитна подлога до површина подготвена за CVD

Процесот започнува со селекција на подлогата, обработка и прочистување.Изостатски графит со висока чистотанајчесто се користи затоа што комбинира обработливост, термичка стабилност и релативно униформа микроструктура.

Клучните фактори на подлогата вклучуваат чистота, густина, порозност, структура на зрно и коефициент на термичка експанзија (CTE). За сусцепторите и носачите на обланда, точноста на обработката е подеднакво важна бидејќи длабочината на џебот, плошноста, геометријата на рабовите и дебелината на ѕидот може да влијаат на протокот на гасот и конечното термичко однесување.

Поедноставена низа е:

Избор на графит → прецизна обработка → прочистување → подготовка на површината → таложење на CVD → инспекција

Пред таложење, површината мора да биде чиста и погодна за нуклеација. Контаминација, лабави честички или локално површинско оштетување може да го нарушат раниот раст на SiC и подоцна да станат слаби региони, дупки или нерамномерни области. Затоа, подготовката на подлогата и таложењето на облогата треба да се третираат како еден интегриран процес.

2. Како се формира SiC во CVD реакторот

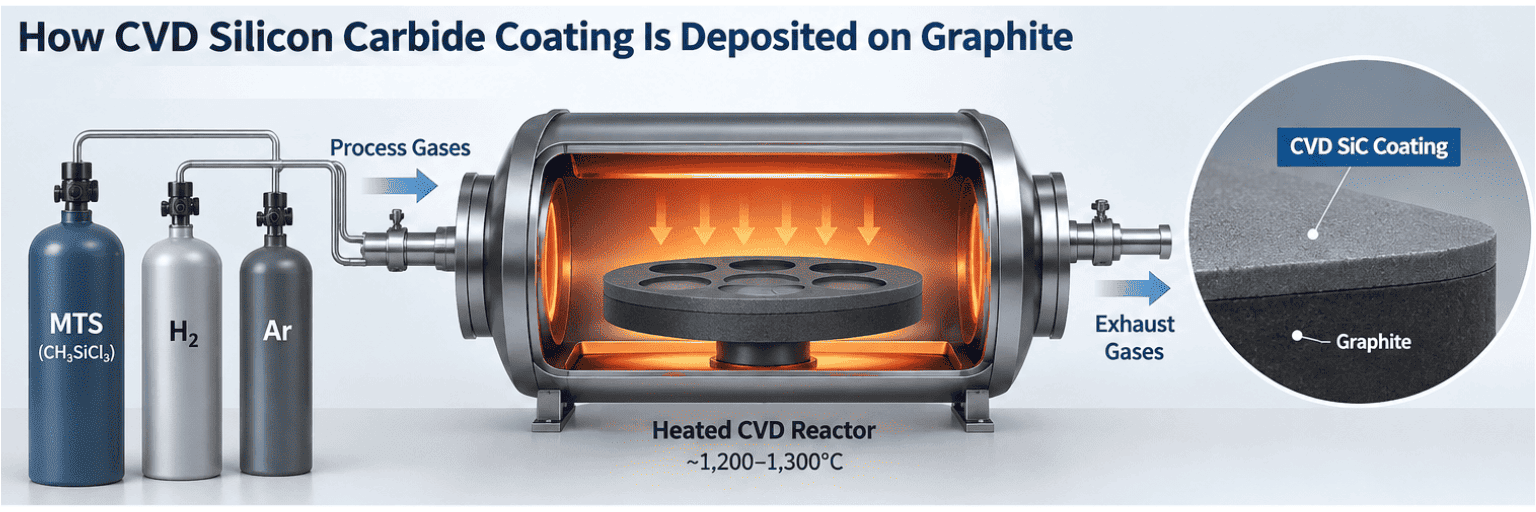

Широко проучен пат користиметилтрихлоросилан (MTS, CH3SiCl3)како прекурсор со еден извор на силициум и јаглерод, со водород и често аргон во гасниот систем. На висока температура, МТС се распаѓа преку гас-фазни и површински реакции. Реактивните видови се транспортираат низ граничниот слој, се адсорбираат на топлата графитна површина, реагираат и формираат цврст SiC додека испарливите нуспроизводи се отстрануваат.

Редоследот на таложење може да се поедностави како:

Испорака прекурсори → Транспорт на гас → Дифузија на граничен слој → површинска адсорпција → нуклеација → раст на зрната

Комерцијалното таложење на CVD SiC на графит најчесто се изведува погоре за1.200°C; SGL Carbon известува за типичен опсег на1.200-1.300°Cза нејзиниот процес.

А 2026 годинаНаучни извештаииспита со помош на MTS-H2 систем1.100-1.350°Cи идентификуваше транзиција во близина1.180°Cпомеѓу посилната контрола на површинската реакција и режимот каде транспортот и дифузијата стануваат сè поважни.

На пониска температура, кинетиката на површинската реакција може да го ограничи таложењето. Како што се зголемува температурата, се забрзува распаѓањето на претходниците. Штом површинските реакции се доволно брзи, транспортот на реактивни видови преку граничниот слој на гас станува поважен.

За сложените суцептори, униформноста на облогата е исто така апроблем со течност-динамика.

3. Што го контролира растот, дебелината и униформноста?

Квалитетот на CVD SiC се одредува според неколку поврзани променливи, а не според една „најдобра“ температура.

Температурата силно влијае на морфологијата. Во студијата од 2026 година, таложењето блиску1.200°Cпроизведени густи, добро дефинирани β-SiC зрна во тестираните услови, додека прекумерната температура промовира погруби структури.

Составот на гасот е подеднакво важен. Во системот MTS-H2, односот водород-MTS ги менува патеките на реакција кои содржат јаглерод и силициум. Наведената студија доби речиси стехиометриски Si/C на анH2/MTS моларен однос околу 10под негови услови; ова треба да се третира како истражувачки пример, а не како универзален индустриски рецепт.

Притисокот и брзината на гасот влијаат на тоа како реактивните видови достигнуваат сложени карактеристики. Острите агли, длабоките џебови, жлебовите и заштитените површини може да развијат различни локални услови на граничен слој, така што униформата на облогата на рамен купон може да стане неуниформа на подлога со повеќе џебови.

Ова е причината зоштоCFD и оптимизација на протокот на реакторотсе корисни за сложени полупроводнички делови.

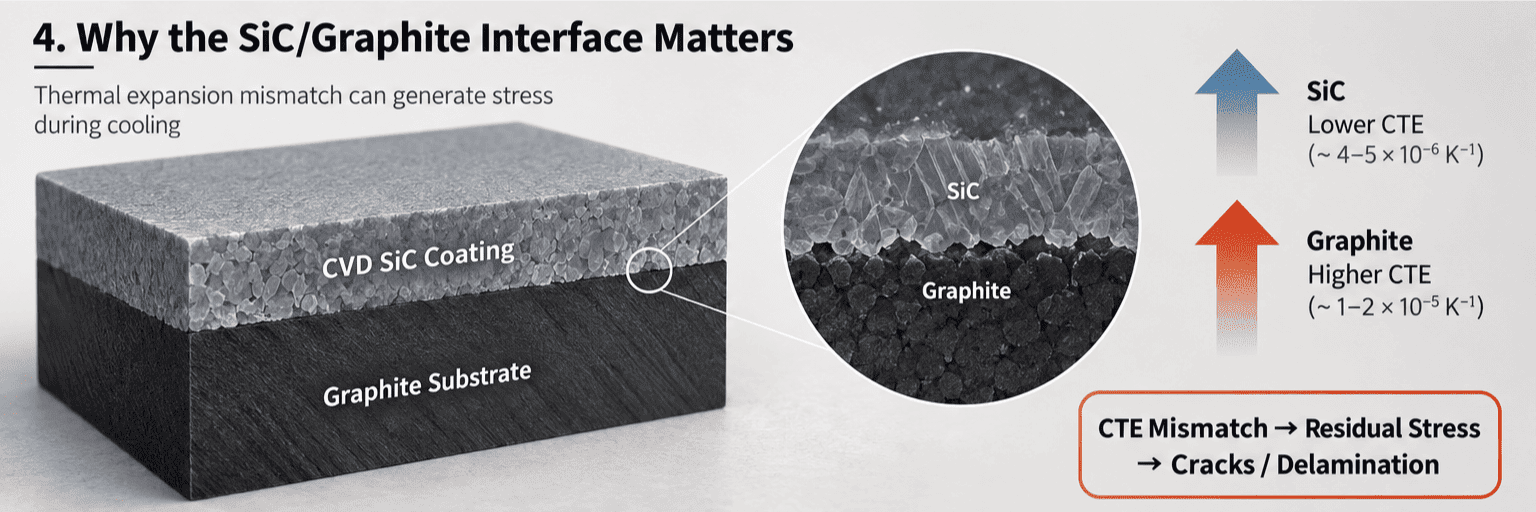

4. Зошто е важен интерфејсот SiC/графит

Интерфејсот SiC/графит е главна детерминанта за животниот век на облогата.

SiC се депонира на висока температура, а компонентата подоцна доживува повторно загревање и ладење за време на епитаксијата или MOCVD. Бидејќи графитот и SiC не се шират идентично, термичкиот напор се развива за време на ладењето и возењето велосипед.

Поедноставена патека за неуспех е:

Несовпаѓање на CTE + преостанат стрес → микропукнатина → раслојување → честички / изложен графит

Затоа, добриот дизајн на облогата бара графит со соодветно однесување за термичка експанзија, контролирана состојба на површината и процес на таложење што избегнува прекумерен стрес.

А 2026 годинаCeramics InternationalСтудијата што го испитува CVD SiC на графит, исто така, покажа дека температурата на таложење влијае на микроструктурата на облогата и на меѓуфашната адхезија.

Дебелината исто така е важна. Подебелиот слој може да ја зголеми заштитната бариера, но исто така може да ги промени димензиите на компонентите и да го зголеми акумулираниот стрес. За полупроводничките делови, дебелината на облогата мора да се земе предвид заедно со геометријата, плошноста, завршетокот на површината и очекуваните термички циклуси.

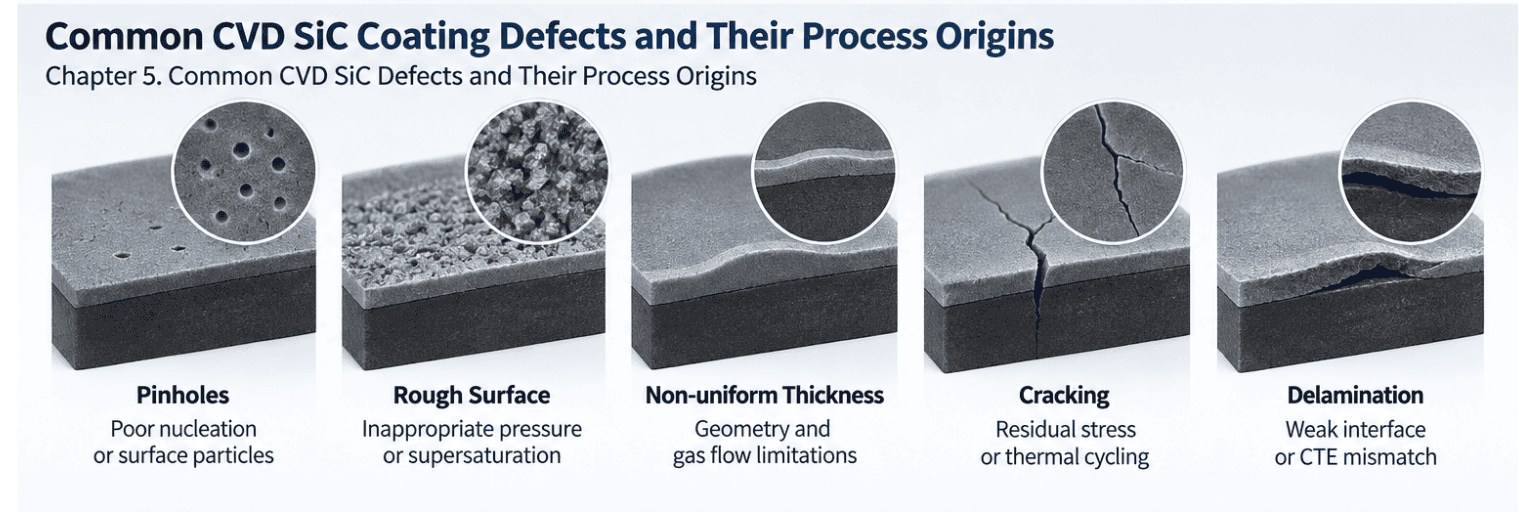

5. Вообичаени CVD SiC дефекти и нивното процесно потекло

Дефектите на облогата најдобро се разбираат со поврзување на видливиот симптом со механизмот на неговиот раст.

Чекорите, аглите, слепите области и џебовите од нафора може да го нарушат протокот на гас. Ако реактивните видови се исцрпат пред да стигнат до заштитен регион, стапката на локално таложење може да падне. Спротивно на тоа, локално високата презаситеност може да промовира груб или склон кон дефекти раст.

Целта не е највисоката стапка на таложење. Полупроводничката обвивка бара рамнотежа меѓугустина, чистота, стехиометрија, грубост на површината, униформност на дебелината и интегритет на интерфејсот.

Ова е особено важно за мултиџебните MOCVD носачи и епитаксичните сензори, каде што може да постојат различни локални услови на проток низ истата компонента.

6. Од CVD слој до компонента од полупроводничка класа

По таложењето, облогата треба да се оценува како дел од готовата компонента наместо како изолиран материјал.

Во зависност од апликацијата, квалификацијата може да вклучува:

l Dдимензионална инспекција и плошност;

l Cдебелина на овес и униформност на дебелината;

l Sгрубост на површината;

l Mикроскопија за пукнатини, дупки или абнормални зрна;

l Pанализа на хасе или микроструктура;

l Pверификација на уритет;

l Tтркање и инспекциска документација.

За епитаксијата и MOCVD, облогата мора да преживее и во реалната процесна средина. Облогата што изгледа прифатливо веднаш по таложењето, сепак може да се распадне при повторени термички циклуси, агресивна хемија за чистење или локализирани услови на реакторот.

Затоа, инженерскиот синџир може да се сумира како:

Рецепт за CVD → Структура на облога → Квалитет на интерфејс → Геометрија на компоненти → Термичка / Хемиска стабилност → Изведба на процесот на нафора

Овој однос објаснува зошто CVD SiC облогата треба да се специфицира со користењепараметри релевантни за перформансите наместо само номиналната дебелина на облогата.

За сусцептор или носач на нафора, квалитетот на облогата на крајот мора да работи заедно со квалитетот на графитот, прецизната обработка и геометријата на компонентите за да се поддржи стабилното термичко однесување, малата контаминација и повторливата полупроводничка обработка.

Најчесто поставувани прашања / RFQ

1. Кој прекурсор најчесто се користи за CVD SiC обложување на графит?
Метилтрихлоросиланот (МТС) е широко проучуван бидејќи содржи и силициум и јаглерод. Вистинските рецепти за хемија на производство и таложење се разликуваат во зависност од производителот, реакторот и апликацијата.

2. Која температура се користи за депонирање на CVD SiC на графит?
Комерцијалните и истражувачките процеси вообичаено работат над 1200°C, но оптималната температура зависи од дизајнот на реакторот, притисокот, хемијата на претходниците, степенот на графит и потребната структура на облогата.

3. Што ја контролира униформноста на дебелината на облогата на SiC?
Проток на гас, притисок, геометрија на компонентите, време на таложење, дистрибуција на температурата и прекурсори ја транспортираат целата материја. Длабоките џебови, агли и заштитени површини се особено чувствителни на локални услови за пренос на маса.

4. Зошто CVD SiC облогата може да пукне или да се раслојува?
Типични придонесувачи вклучуваат резидуален стрес, неусогласеност на графит/SiC CTE, несоодветна подготовка на интерфејсот, микроструктурни дефекти на облогата и повторено термички циклус.

5. Кои информации треба да се достават за RFQ за CVD SiC облога?
Обезбедете го 2D цртежот или 3D моделот, функцијата на компонентата, моделот на реакторот, условите на процесот, барањата за графит, дебелината на облогата, грубоста на површината, толеранциите на димензиите, барањата за проверка и потребната количина.

Референци

1. SGL јаглерод.SIGRAFINE® SiC облога - CVD SiC таложење на изостатски графит, температура на облогата и совпаѓање со термичко проширување.

2. Huo, Y. et al.Проучување на корелацијата процес-структура-својство во CVD-SiC премази на графитни подлоги. Научни извештаи, Vol. 16, член 4150, 2026 година.

3. Ma, Q. et al.Меѓусебна адхезија на CVD-SiC облоги на графитни подлоги: Улога на температурата во микроструктурата и механичките својства. Ceramics International, Vol. 52, 2026 година.

4. Жу, Д., Хинг, П., Браун, П., Сахаи, Ј.Карактеризирање на облоги од силициум карбид одгледувани на графит со хемиско таложење на пареа. Весник за технологија за обработка на материјали, Vol. 48, 1995 година.
