Автор | Инженер Никву | Инженер, Одделение за напредни материјали, Vetek Semiconductor
Вовед: Во епитаксија, обложениот графитен сензор е дел од термичката, хемиската и контаминациската граница на реакторот. Неговата вредност не лежи само во дебелината на облогата, туку во тоа колку конзистентно завршениот дел ја зачувува температурата на обландата, стабилноста на површината и повторливоста преку циклусите на раст и чистење.
Суштински заклучок: Дури и со непроменета температура, притисок и проток на гас, грубоста на облогата, наслагите, геометријата на џебот или деградацијата на интерфејсот може да го променат преносот на топлина и хемијата на површината. Оттука, обложениот сензор треба да се третира како компонента на реакторот критична за процесот, а не како пасивен држач за нафора.
Типичните температури на раст го илустрираат оптоварувањето: GaN MOCVD често се движи близу 1000–1100 °C, Si епитаксија околу 1050–1200 °C и SiC епитаксија приближно 1500–1700 °C. Температурата на нафората зависи од моќноста на грејачот плус геометријата на сензорот, емисионоста, длабочината на џебот, ротацијата и протокот на гас.
Планетарниот MOCVD користи ламинарен проток и повеќекратна ротација на носители за да ја подобри дебелината, составот и униформноста на допингот.[1]
Суштински заклучок: „Слој од 100 μm“ не е целосна спецификација за полупроводници. Густината, чистотата, микроструктурата, грубоста, CTE, распределбата на дебелината, адхезијата и контролата на дефектот мора да се земат предвид заедно, особено кај џебовите, рабовите, дупките и засенчените карактеристики каде локалното таложење може да се разликува.
|
Параметар |
CVD SiC |
CVD TaC |
|
Густина |
~ 3,2-3,21 g/cm³ |
~ 14,3 g/cm³ |
|
CTE |
~4,3-4,5×10-6/K |
~6,3×10-6/К |
|
Цврстина |
~ 40-42 GPa |
~ 2000 HK |
|
Дебелина |
~ 100 μm типични |
≥20 μm; ~35±10 μm |
|
Грубоста |
~ 1-3 μm, зависи од процесот |
Зависен од процесот |
|
Чистота |
Можно е > 6N |
Зависен од одделение |

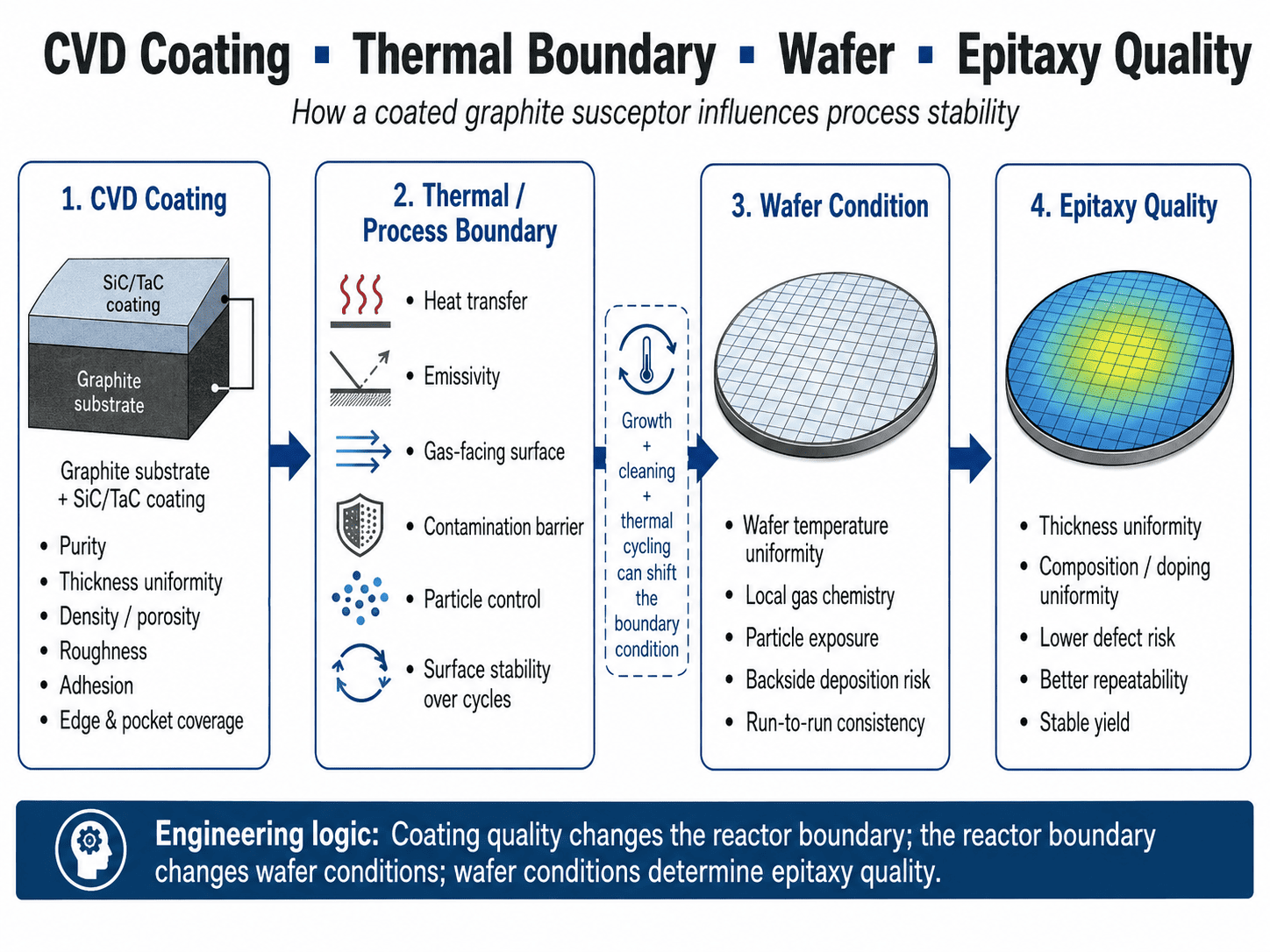

Инженерскиот синџир е:
CVD температура / притисок / однос на гас → раст на зрната → густина / грубост / стрес → век на обложување.
Поголемиот притисок ја зголеми грубоста и порозноста, додека прекумерната температура создава погруби структури.[3]
Суштински заклучок: Облогата може да стане процес-неприфатлива пред видливо да се излупи. Движењето на дебелината, рецесијата, наслагите или промената на грубоста може да го променат преносот на топлина и емисионоста од обланда до сусцептор, создавајќи температура или поместување од трчање до трчање додека компонентата се уште изгледа механички недопрена.
Топлински баланс на нафора:
Qtotal = Qспроводливост + Зрачење + Qконвекција
Обложениот сусцептор влијае на овие термини преку својствата на материјалот, состојбата на површината и геометријата. Длабочината на џебот е важна затоа што натрупувањето на облогата ја менува конечната геометрија на седење на обландата.
Номинална облога од 100 μm што варира околу џебот може да ги промени и локалната топлинска патека и крајните димензии. Малата варијација не предизвикува автоматски нерамномерност, но длабочината на џебот по обложување треба да биде CTQ.
За време на производството:
наслаги на раст + чистење + термички циклус → нанос на грубост/емисивност → нанос на термички граници → нанос на температурата на нафора → нанос на стапката на раст/состав.
Затоа, животниот век на компонентата треба да се дефинира со ограничувања на процесот - а не едноставно со „без видливо кршење“.
Суштински заклучок: CVD SiC е практична основа за многу Si, GaN и SiC епитаксии поради неговата зрелост, чистота и компатибилност со графитот. TaC станува привлечен кога екстремната температура или хемија богата со Si ја прави рецесијата на SiC верификуван механизам за ограничување на животниот век.
|
Прозорец за процес |
Почетен избор |
Инженерска логика |
|
Si епитаксија, ~1050–1200°C |
CVD SiC |
Зрели, доволна маржа |
|
GaN MOCVD, ~1000–1100°C |
CVD SiC |
Воспоставена носачка површина |
|
SiC епитаксија, ~ 1500-1700 ° C |
SiC прво; процени TaC ако е ограничен доживотно |
Поголема сериозност |
|
Тежок напад богат со Си |
Оценете го TaC |
Поголема огноотпорна маржа |
|
>2000°C услуга во топла зона |
TaC силно се смета |
Стабилноста на SiC може да го ограничи животот |
→ Да: се квалификува CVD SiC.
→ Не: продолжи.

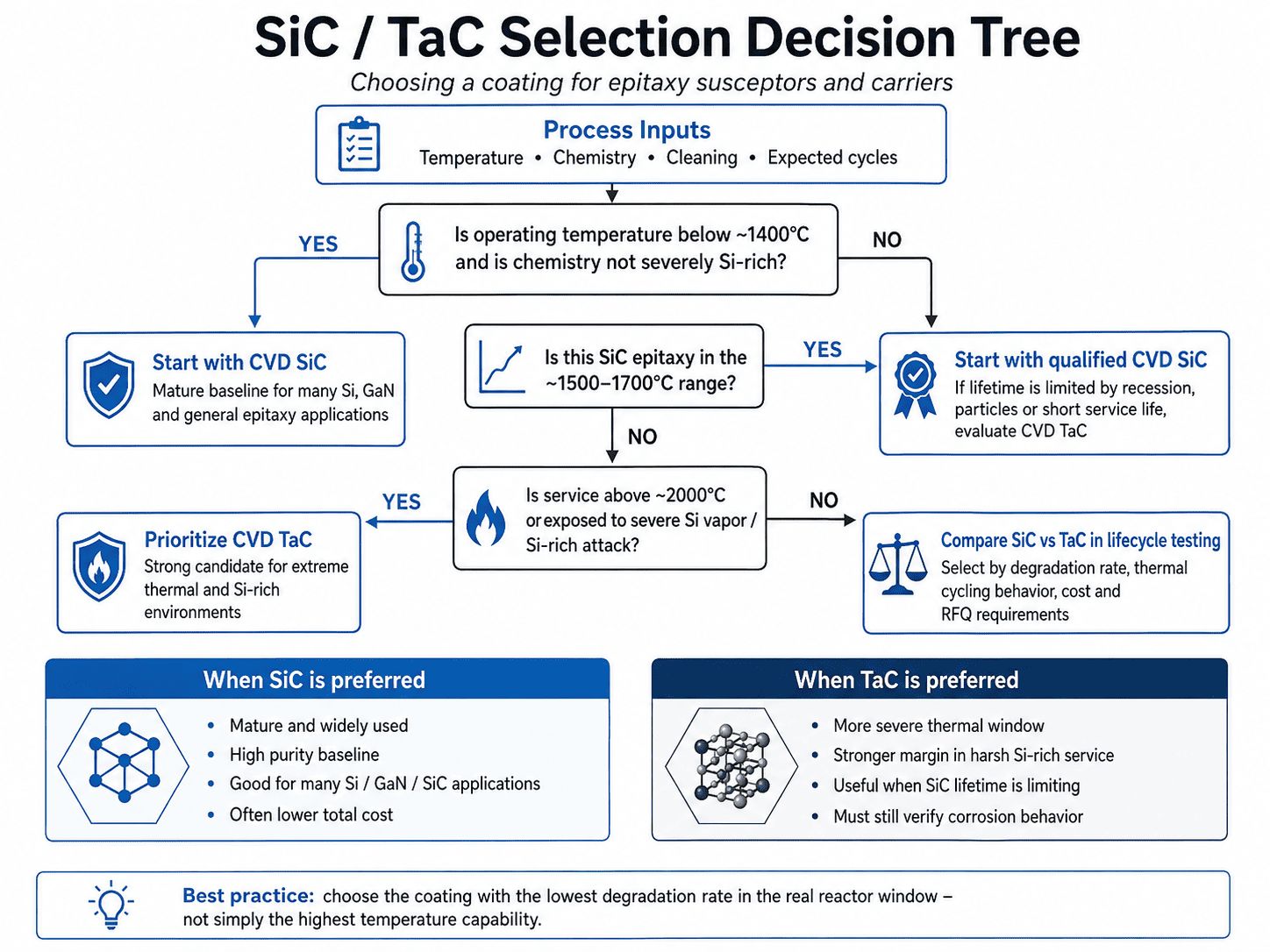

SiC епитаксија на ~1500–1700°C?
→ Започнете со докажан SiC. Ако доминираат рецесија, честички или краток век, споредете го TaC.
>2000°C или тешка изложеност на Si-пареа?
→ Дајте приоритет на проценката на TaC.
TaC не е хемиски неранлив. Во 1973 K во силициумска пареа, CVD TaC формираше TaSi2/SiC производи на реакција; зголемувањето на изложеноста на Si ја зголеми длабочината на корозија и грубоста.[4] Затоа, изборот треба да се заснова на стапката на деградација во реалниот реактор, а не само на точката на топење.
Суштински заклучок: Повеќето дефекти на обложените чувствителни се јавуваат од поврзан термички стрес, нерамномерност на таложење, хемиска рецесија и оштетување при чистење или ракување. Анализата на неуспехот треба да го поврзе видливиот дефект со неговиот корен механизам, а потоа и со симптомот на нафора наместо да застане на „лупење на облогата“.
|
Режим на неуспех |
Корен механизам |
Главниот процес на ризик |
|
Микрокракинг |
Несовпаѓање на CTE + термички циклус |
Влез на гас, честички |
|
Деламинација |
Преостанат стрес / слаб интерфејс |
Лупење |
|
Дупка/порозност |
Нецелосно згуснување |
Изложеност на графит |
|
Сечење на рабовите |
Стрес/ракување |
Локални честички |
|
Хемиска рецесија |
Високо-Т реактивна хемија |
Лебдат на грубост/емисивност |
|
Натрупување на депозити |
Паразитски таложење |
Термички/проточен нанос |
Корисна врска од прв ред термички стрес е:
σ ≈ E × Δα × ΔT
каде што Е е модул на обложување, Δα разликата CTE облога/подлога и ΔT термичка екскурзија. Ова е причината зошто совпаѓањето на графит CTE е важно речиси исто како и чистотата на облогата.
Длабоките џебови, дупки и жлебови можат да добијат различен транспорт на претходници:
локален тенок/порозен слој → термички/хемиски напад → изложеност на графит → ерозија → честички → ризик од дефект на нафора.
Затоа, компонентата може да го достигне крајот на работниот век пред механичкиот крај на работниот век.
Суштински заклучок: Квалификацијата треба да ги претвори условите на реакторот во мерливи CTQ и да ги потврди на завршената геометрија. Само материјалните сертификати се недоволни; Целта е повторлив интегритет на облогата, димензии и термичко/хемиско однесување преку репрезентативни циклуси на раст и чистење.
Практичната спецификација треба да вклучува:
Препорачани контролни пунктови:
Дојдовни → дефинирани циклуси на раст → чистење → крај на животниот век.
Корелирањето на овие контролни точки со податоците за честички и нафора е покорисно отколку само визуелната инспекција.
Колку треба да биде дебел CVD SiC?
Околу 100 μm е корисна референца, а не универзален оптимум. Геометријата, дозволеното корозија, напрегањето и димензионалната толеранција ја одредуваат целта.
Дали подебелиот слој секогаш трае подолго?
Не. Додава резерва за корозија, но исто така може да го зголеми преостанатиот стрес и поместувањето на димензиите.
Зошто SiC облогата се лупи?
Типични придонесувачи се неусогласеноста на CTE, резидуалниот стрес, дефектите на интерфејсот, геометријата на рабовите, термичкиот циклус, хемискиот напад и оштетувањето од чистењето.
Кога треба TaC да го замени SiC?
Кога нападот со висока температура или богат со Si се докажува дека е доминантна граница на животниот век на SiC, а TaC дава подобар резултат на животниот циклус.
Суштински заклучок: Графитот обложен со CVD треба да се квалификува како дел од процесот на епитаксијата. Целта е стабилно термичко, хемиско и димензионално однесување во текот на производството, со крајот на животниот век дефиниран со мерливи процесни CTQ, наместо само видливи оштетувања.
Инженерскиот синџир е:
графитна подлога → CVD микроструктура → завршена геометрија → термичка/хемиска стабилност → повторливост на нафора.
Подоброто прашање не е едноставно „Колку е дебела облогата? но „Како ќе се однесува оваа компонента по повторен раст, чистење и термички циклуси, и која мерлива граница го дефинира нејзиниот крај на животот?
Референци
[1] AIXTRON SE, Планетарен принцип (MOCVD).
[2] SGL Carbon, SIGRAFINE® SiC облога – Податоци за материјалот.
[3] Huo Y. et al., Scientific Reports 16, 4150 (2026), „Студија на корелацијата процес-структура-својство во CVD-SiC облоги на графитни супстрати“.
[4] Hao K. et al., Vacuum 241, 114677 (2025), „Механизми на корозија предизвикани од силиконска пареа на CVD TaC облоги на графитни супстрати“.
Инженерот Никву има 15-годишно искуство во истражување и развој на CVD облоги и материјали за топла зона базирани на јаглерод. Тој го водеше проектот за воведување на масовно производство за првите кинески компоненти од графит обложени со TaC кои се користат во епитаксија на SiC од 8 инчи. Учествувал во бројни проекти за дизајн и анализа на неуспеси во жешка зона за раст на кристалите на SiC и поседува седум патенти за пронајдок поврзани со материјали од жешка зона.
