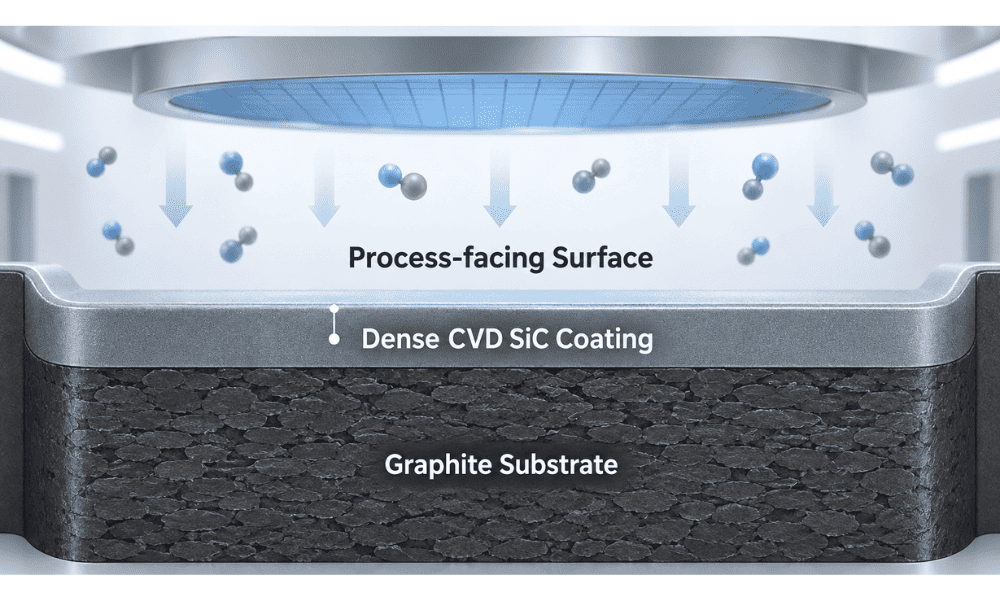

A облога од силициум карбид (облога со SiC)е густ слој SiC депониран на површината на компонентата, обично графит со висока чистота, за да се создаде хемиски отпорен и термички стабилен процесен интерфејс. Во полупроводничка опрема, облогата најчесто се произведува одхемиско таложење на пареа (CVD).
Нејзините перформанси доаѓаат од комбинираниот систем награфитна подлога, CVD SiC слој, геометрија на компонентите и околина на реакторот.
Графитот е широко користен за полупроводнички делови во жешка зона бидејќи е обработлив и термички стабилен. Меѓутоа, голиот графит може да реагира со процесните гасови, да оксидира, да ослободува нечистотии или да генерира честички како што се разградува површината.
CVD SiC ја менува состојбата на површината. Силициум карбид се депонира како густ поликристален слој над обработеното графитно тело, создавајќи бариера помеѓу графитот и околината на процесот.
Процесен гас / нафора → густа CVD SiC површина → интерфејс SiC/графит → тело од графит со висока чистота
Графитот го снабдува структурното тело, топлинската маса и обработливоста; SiC ја обезбедува површината свртена кон процесот. Интерфејсот мора да преживее таложење, ладење и повторени циклуси на реакторот.
SGL Carbon ги опишува комерцијалните SiC облоги како густи CVD слоеви отпорни на абење и корозија, депонирани на изостатичен графит, со апликации кои опфаќаат раст на полупроводнички кристали, епитаксија на силициум/SiC иMOCVD.
Ова е причината зошто деловите обложени со SiC од полупроводник треба да се оценуваат какоинженерски системи за материјали, наместо едноставно како „графит со облога“.
![]()
Споредба
Графит обложен со CVD SiC
Цврста SiC компонента
Основна структура
Графитна подлога со површински слој SiC
SiC материјал низ телото на компонентата
Производство
Графитна обработка + CVD облога
Синтерување, реакциско поврзување или CVD, во зависност од степенот
Термичко однесување
Систем на композитни материјали
Монолитна структура зависна од степен
Главна грижа за дизајнот
Адхезија на облогата и интегритет на интерфејсот
Карактеристики на масовниот материјал и структурен интегритет
Типични апликации
Епитаксии и носачи на нафора
Избрани делови од полупроводничка керамичка комора и печка
Основа за избор
Облога, графит, геометрија и процес
Одделение SiC, метод на производство и компатибилност на процесот

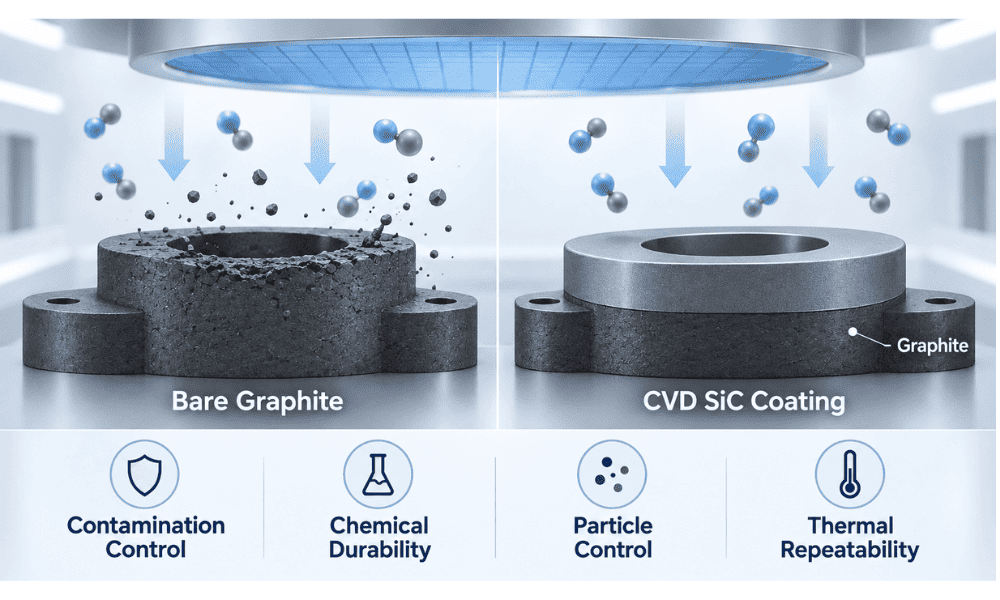

Целта е да се комбинираат производствените и топлинските предности на графитот со површина подобро прилагодена на тешките полупроводнички услови.
Графит сензор или носач на нафора може да се обработи до тесни толеранции и сложени џебови. CVD SiC потоа ја штити површината изложена на процесни гасови и чистење. Оваа комбинација се справува со четири главни проблеми.
Контрола на контаминација.Густата површина со висока чистота помага да се изолира основниот графит од околината на нафора.
Хемиска издржливост.Epitaxy и MOCVD користат агресивни прекурсори и хемија за чистење; SiC ја подобрува отпорноста во споредба со изложениот графит.
Контрола на честички.Пукнатини, лупење или деградација на површината може да станат извори на честички, така што интегритетот на облогата е важен директно за чистотата на процесот.
Термичка повторливост.Сензипторите и носителите се дел од термалното поле на реакторот. Нивната геометрија и состојбата на површината мора да останат стабилни, така што температурата на обландата останува повторлива.
Мерсен идентификува висока температура, висок вакуум, агресивни гасовити прекурсори, контрола на контаминација и отпорност на киселини за чистење како клучни оперативни барања за графитната опрема што се користи во епитаксиите и MOCVD. Исто така, ја истакнува компатибилноста со графит/SiC CTE како важна за интегритетот на облогата.
Ова објаснува зошто квалитетот на облогата не може да се одвои одквалитет на графит, точност на димензиите или услови на реакторот. Хемиски одличен SiC слој на искривена или лошо дизајнирана компонента може сепак да обезбеди слаби перформанси на процесот.
![]()
Типичен синџир на производство е:
Избор на графит → прецизна обработка → прочистување → подготовка на површината → таложење на CVD SiC → Инспекција
Графитот се избира за чистота, микроструктура и термичко однесување, а потоа се обработува пред обложување бидејќи плошноста, длабочината на џебот и геометријата на рабовите влијаат на крајните димензии и униформноста на облогата.
За време на CVD, гасните прекурсори влегуваат во реактор со висока температура. Реактивните видови стигнуваат до површината на графитот, каде што SiC се јадре и расте во континуиран слој.
SGL Carbon јавно известува за типични температури на таложење на SiC од приближно1.200-1.300°Cза нејзиниот процес на комерцијално обложување. Тој известува β-SiC, или кубен 3C-SiC, за еден систем за обложување.
Неодамнешните истражувања на графитните сензори обложени со CVD-SiC дополнително покажуваат дека структурата на облогата силно зависи од условите за обработка.
А 2026 годинаНаучни извештаистудија истражува таложење од1.100 до 1.350°C, заедно со промените во притисокот и односот H2/MTS. Истражувачите забележале значителни промени во морфологијата на облогата, грубоста, стехиометријата и тврдоста, покажувајќи ја врската помеѓу:
Параметри на CVD → Микроструктура на SiC → Својства на облогата → Изведба на компонентите.
Важната инженерска лекција е тоа„CVD SiC“ не е еден фиксен материјал.
Спецификации како што се:
„100 μm SiC облога“
опишува само дебелина.
Не го дефинира целосно:
l чистота;
l порозност;
l структура на зрно;
l грубост на површината;
l униформност на облогата;
l квалитет на интерфејсот;
l резидуален стрес.
За полупроводничка опрема, тие фактори може да бидат исто толку важни како и номиналната дебелина.
Проблем
Можна причина
Препорачана евалуација
Напукнување
Термички стрес, дефекти на облогата
Историја на термички циклус и микроскопска инспекција
Деламинација
Слабост на интерфејсот, неусогласеност на стресот
Преглед на пресек
Пиндули
Дефекти на нуклеација или покривање
SEM или соодветна површинска инспекција
Нерамна дебелина
Ефекти на проток на гас или геометрија
Мапирање на дебелина
Генерирање на честички
Оштетување на облогата или површински наслаги
Анализа на извор на честички и површина
![]()

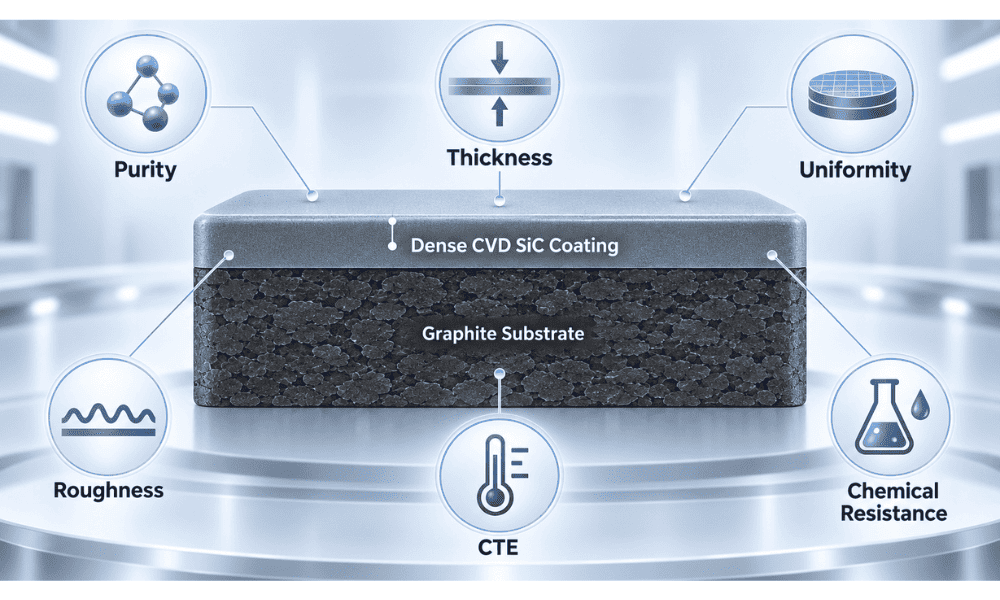

За употреба на полупроводници, најкорисните својства се оние поврзани со контролата на контаминација, стабилноста на процесот и животниот век на компонентата.
|
Имотот |
Инженерско значење |
|
Чистота |
Ја ограничува контаминацијата на површината на процесот |
|
Густина / порозност |
Го контролира интегритетот на бариерата |
|
Дебелина |
Влијае на заштитата, димензиите и стресот |
|
Дебелина Еднообразност |
Важно е низ џебовите, рабовите и сложената геометрија |
|
Површинска грубост |
Влијае на наслаги, чистење и честички |
|
CTE |
Го контролира термичкото несовпаѓање со графитот |
|
Цврстина |
Поддржува отпорност на абење |
|
Структура на жито |
Ги одразува условите на таложење |
|
Хемиска отпорност |
Го штити графитот од реактивни гасови |
|
Термичка стабилност |
Поддржува повторено возење велосипед со висока температура |
Како јавна комерцијална репер, SGL Carbon известува за еден SiC слој со густина од приближно3,2 g/cm³, цврстина на40 GPa, термичка експанзија на4,3 × 10^-6 K^-1од 100–600°C и типична дебелина на облогата од100 μm. Овие вредности се примери наместо универзални спецификации за полупроводници.
Два параметри заслужуваат посебно внимание:дебелина на облогата и CTE.
1. Подебелиот SiC слој не е автоматски подобар.
Дополнителната дебелина може да обезбеди поголема заштитна бариера, но исто така може да ги промени димензиите на компонентите и да го зголеми акумулираниот преостанат стрес. Ова станува важно за суцепторите иносачи на нафоракаде што длабочината на џебот, плошноста и геометријата на рабовите се критични за процесот.
2. Усогласувањето на CTE е подеднакво важно.
SiC се депонира на висока температура и потоа се лади заедно со графитната подлога. Ако SiC и графитот се шират и се собираат поинаку, механички стрес се развива во близина на интерфејсот.
Поедноставена патека за неуспех е:
Несовпаѓање на CTE → Преостанат стрес → Микропукнатина → Размножување на пукнатини → Деламинација → Честички / Откриен графит
Овој механизам објаснува зошто неуспехот на облогата не може секогаш да се реши едноставно со зголемување на дебелината.
А 2026 годинаCeramics InternationalСтудијата конкретно го истражуваше SiC депониран на графит на 1.260 ° C, 1.280 ° C и 1.320 ° C и откри дека температурата на таложење влијае на микроструктурата и меѓусебната адхезија.
Затоа, квалитетот на облогата треба да се процени според комбинацијата на:
Чистота + Микроструктура + Еднообразност + Интегритет на интерфејсот + Геометрија
наместо само дебелина.
Најсилните апликации се компонентите што се соочуваат со висока температура, реактивна хемија и строги барања за ниво на нафора.
1. Силиконска епитаксија
Графитните сензори обложени со SiC поддржуваат наполитанки додека учествуваат во пренос на топлина. Плошноста, геометријата на џебот, униформноста на облогата и состојбата на површината може да влијаат на температурата на обландата и епитаксиалната униформност.
Затоа, облогата е дел од поширок термички систем:
Грејач / Извор на енергија → Подложен → Термичка граница на нафора → Температура на нафора → Епитаксијален раст
2. Епитаксија на силициум карбид
Епитаксијата на SiC поставува особено тешки барања за материјалите од термичко поле. Подлошките, прстените и сродните компоненти мора да одржуваат хемиска стабилност, ниска контаминација и димензионална конзистентност преку постојано работење на висока температура.
3. GaN и LED MOCVD
MOCVD носачите на нафора и сателитските платформи работат во средини богати со прекурсори каде што дистрибуцијата на температурата на носачот влијае на условите за раст низ обландата.
Промените во геометријата на носителот или состојбата на површината може да придонесат за варијации во:
l температура на нафора;
l стапка на раст;
l дебелина на филмот;
l состав;
l униформност од обланда во нафора.
Мерсен конкретно го идентификува графитот обложен со SiC со висока чистота, еднообразното термичко однесување, отпорноста на агресивни гасови и издржливоста против хемиско чистење на самото место како важни барања за примена на епитаксии.
4. Други процеси на висока температура
Избраните RTP/RTA, CVD, ALD и други компоненти на термичко поле може да користат и графит обложен со SiC кога температурата, хемијата, ризикот од контаминација и геометријата го оправдуваат тоа.
Изборот треба да започне сореактор и процес, не е генеричка спецификација за облога.
Дефинирај:
l процес и модел на реактор;
l големина на нафора;
l работна температура;
l гасови за процесирање и чистење;
l цртеж на компоненти;
l барање за графит;
l критични димензии и плошноста;
l дебелина на облогата;
l грубост на површината;
l барања за инспекција.
Најкорисен RFQ поставува едно централно прашање:
Што мора да прави оваа компонента во реакторот?
Потоа, облогата на SiC може да се конструира околу вистинската цел наместо параметар на изолиран материјал.
За епитаксијата и MOCVD, целта не е едноставно најдолготрајниот слој. Тоа е компонента способна да поддржува:
Стабилна температура на нафора + ниска контаминација + ниско генерирање честички + повторлив раст + предвидлив работен век
6. Најчесто поставувани прашања
Создава процесна површина со висока чистота, хемиски отпорна, додека ја задржува обработливоста и топлинските предности на телото на графитот.
CVD овозможува SiC да расте директно на сложени графитни површини и обезбедува контрола врз структурата на облогата, дебелината и униформноста кога процесот на таложење е правилно дизајниран.
Не. Дебелината мора да биде избалансирана во однос на преостанатиот стрес, димензионалната толеранција, геометријата на компонентите и условите за сервисирање.
Вообичаени придонесувачи вклучуваат неусогласеност на графит/SiC CTE, резидуален стрес, дефекти на интерфејсот, несоодветни услови на таложење и повторено термичко цикирање.
Обезбедете го цртежот, моделот на реакторот, процесот, големината на нафората, работната температура, процесот и гасовите за чистење, барањата за графит, спецификацијата на облогата, критичните толеранции, критериумите и количината на инспекција.
Ви треба приспособена графитна компонента обложена со CVD SiC?
VeTek Semiconductor обезбедува графитни компоненти обложени со SiC за полупроводничка епитаксија и сродни апликации за обработка на висока температура.
Споделете го вашиот модел на реактор, цртежи на компоненти, барања за графит, спецификации за обложување, работни услови и критериуми за инспекција за да разговарате за соодветно решение.
Побарајте техничка консултација| Поднесете го вашиот цртеж
Истражете ја нашата палета на производи за обложување со силикон карбид.
1. SGL јаглерод. SIGRAFINE® SiC облоги.Технички податоци и информации за апликација за CVD SiC облоги на изостатски графит.
2. Мерсен. Полупроводничка процесна опрема - ултра-чист графит обложен со силициум карбид.Технички информации за епитаксии и MOCVD апликации.
3. Huo, Y., Qin, S., Chen, Y., et al. „Проучување на корелацијата процес-структура-својство во CVD-SiC премази на графитни подлоги“.Научни извештаи, Vol. 16, член 4150, 2026 година.
4. Ма, К., и сор. „Интерфацијална адхезија на CVD-SiC облоги на графитни подлоги: Улогата на температурата во микроструктурата и механичките својства“.Ceramics International, Vol. 52, број 3, 2026, стр. 3711–3718.
