Супстрат наспроти епитаксија: клучни улоги во производството на полупроводници

Вовед: Двата столба на модерните чипови

За вистински да разбереме како напредниот чип постигнува пресметување со голема брзина и излезна моќност со голема моќ, мора да истражуваме во двата фундаментални столба на неговата физичка структура - полупроводничката подлога и процесот на епитаксијален раст.

Едноставно кажано, подлогата ја обезбедува „основата“ за механичка поддршка и дисипација на топлина, додека епитаксијалниот слој е „активен функционален слој“ прецизно изграден врз таа „основа“. Иако двата поима се разликуваат само по еден знак, тие имаат фундаментални разлики во материјалната структура, процесите на изработка и функционалните улоги. Оваа статија систематски ќе ги наведе нивните технички разлики, клучните параметри и одлучувачкото влијание врз перформансите на финалниот уред.

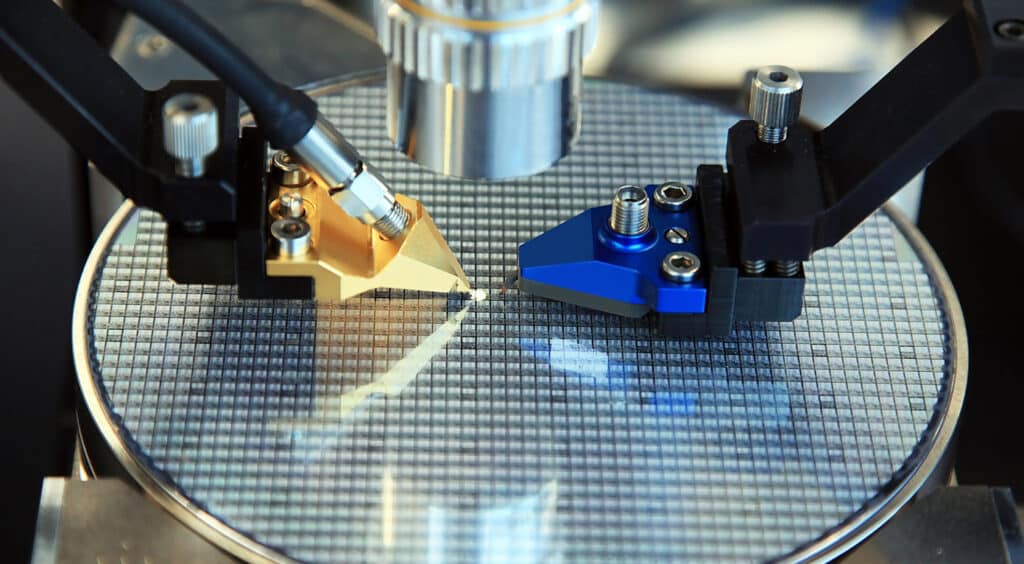

I. Што е полупроводничка подлога?

[Клучен заклучок од овој дел]: Полупроводничка подлога служи како „скелет“ и „топлински мијалник“ на уредот. Еднокристалниот силикон (Si) со висока чистота доминира на потрошувачкиот пазар, додека силициум карбидот (SiC), со висока топлинска спроводливост од 4,9 W/cm·K, стана незаменлив избор за електрични возила и апликации со висок напон.

Полупроводничките подлоги ја формираат структурната и топлинската основа на скоро сите полупроводнички уреди. Од механичка перспектива, тие служат како физичка платформа за поддршка на микро- и наноструктури; што е уште поважно, тие обезбедуваат континуиран шаблон на кристална решетка што ја одредува кристалната ориентација и структурниот интегритет на последователните депонирани слоеви.

Во зависност од барањата за примена, материјалите на подлогата можат да бидат еднокристални, поликристални или дури и аморфни; сепак, електронските уреди со високи перформанси речиси целосно се потпираат на еднокристални инготи со висока чистота за да ги минимизираат границите на зрната и дефектите што ја попречуваат мобилноста на носачот.

1.1 Главни типови на подлоги и нивните својства на материјалот

Изборот на подлоги со големи димензии директно влијае на перформансите на уредот, приносот на производството и структурата на трошоците. Индустријата првенствено користи три главни типа на подлоги:

• Силиконски подлоги: Еднокристалниот силициум (Si) одгледуван преку методите Czochralski (CZ) или Float Zone (FZ) останува апсолутен главен тек во глобалната индустрија за полупроводници до ден-денес. Неговите предности лежат во исклучителната исплатливост, високата механичка сила и приспособливоста до 300 mm (12 инчи). Широко се користи во процесори од потрошувачки квалитет, мемориски уреди и стандардни соларни ќелии.
• Подлоги со широк пропуст (силициум карбид и сафир): Кога барањата за моќност и фреквенција ги надминуваат физичките граници на силиконот, материјалите со широк опсег стануваат неизбежен избор.
• Силициум карбид (SiC): Со извонредна топлинска спроводливост (приближно 3,7 до 4,9 W/cm·K[1]) и висока јачина на електричното поле на распаѓање, тој е идеален избор за инвертери на електрични возила (EV) и високонапонски електрични мрежи.
• Сафир (Al2O3): Со одлична оптичка транспарентност и својства на диелектрична изолација, широко се користи во сини/ултравиолетови LED диоди и специјализирани RF SOI апликации.
• Кварцна подлога: Благодарение на неговата исклучително висока хемиска инертност, екстремно нискиот коефициент на термичка експанзија и високата оптичка чистота, првенствено се користи во врвни оптички компоненти, празни места за маски и специјализирана опрема за сензори.

1.2 Двете основни функции на подлогите: поддршка и дисипација на топлина

За време на вистинската работа на уредот, големите подлоги извршуваат две незаменливи клучни функции:

Механичка поддршка: Обезбедува структурна цврстина за време на тежок термички циклус, хемиски процеси со висок вакуум, ракување со обланда и задно пакување, ефикасно спречувајќи искривување и фрактура на обландата.

Топлинска спроводливост (дисипација на топлина): Современите чипови генерираат масивни локализирани топлински текови; Масовните силициумски подлоги делуваат како директни топлински ладилници, отфрлајќи ја топлината нанадвор за да се спречи прегревање на спојницата и термичко бегство.

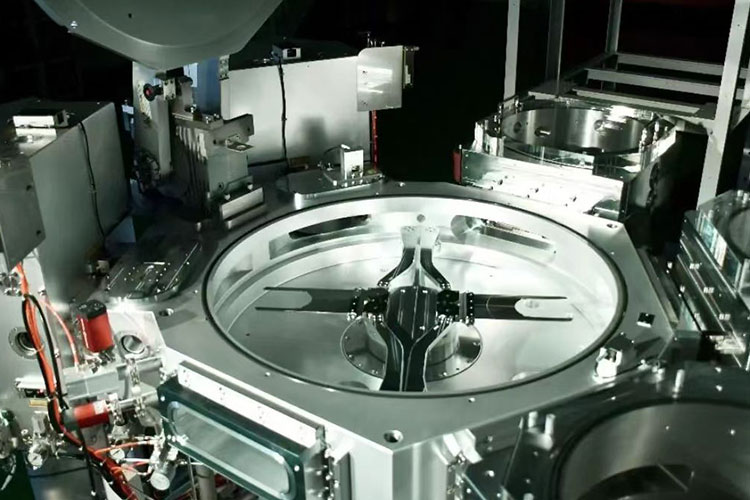

II. Што е полупроводнички епитаксијален раст? (Активен слој заснован на перформанси)

[Клучен заклучок од овој дел]: Епитаксијалниот слој е „душата на изведбата на чипот“. CVD/MOCVD се справува со индустриско производство од големи размери, додека MBE (Molecular Beam Epitaxy) овозможува ултра стрмни интерфејси со прецизност на атомско ниво. Без епитаксијална технологија, ултра нискиот отпор на 5G милиметарски бранови на радарот и високонапонските MOSFET би бил невозможен.

Иако подлогата обезбедува стабилна основа, единечните кристали кои се одгледуваат на големо неизбежно содржат микродефекти, природни нечистотии и фиксни електрични карактеристики. За да изработат уреди со ултра голема брзина и висока ефикасност, производителите усвоија епитаксија - контролирано таложење на ултра чисти, тенки кристални слоеви на целната подлога.

За време на епитаксијалниот процес, атомите од пареата или молекуларните зраци се депонираат на загреаната површина на подлогата и се совршено усогласени со основната кристална решетка. Резултирачката епитаксијална обланда покажува исклучително висока кристална чистота, со густина на дефект неколку реда пониска од онаа на масовната подлога.

2.1 Главни технологии и опрема за епитаксијално таложење

Современиот епитаксијален раст првенствено се постигнува преку следните напредни методи:

• Хемиско таложење на пареа (CVD / MOCVD): Гасовитите прекурсори се распаѓаат на површината на загреана нафора за да формираат униформа еднокристален слој. Меѓу нив, Метално-органско хемиско таложење на пареа (MOCVD) е индустриски стандард за епитаксијален раст на III-V соединенија и полупроводници со широк опсег.

• Молекуларна епитаксија на зрак (MBE): Спроведен во опкружување со ултра висок вакуум (UHV), овој процес постигнува прецизност на еден атомски слој со насочување на прецизен термички зрак на подлогата, што резултира со екстремно стрмни градиенти на интерфејсот. Погоден е за ултра фини структури како што се квантните бунари.

Висококвалитетното епитаксијално таложење не се потпира само на прецизната контрола на процесот, туку и на управувањето со животниот век на клучните компоненти внатре во комората за реакција (како што се графитни подлоги обложени со SiC), што директно влијае на стабилноста и приносот на процесот.

2.2 Напредни апликации овозможени со Епитаксијална технологија

Epitaxy овозможува архитектури на уреди кои не можат да се постигнат само со масовни материјали:

• Биполарен транзистор со хетероврзување силикон-германиум (SiGe HBT): Растењето на ултратенок епитаксијален слој SiGe на основниот регион создава поместување на бендот, што значително ја зголемува брзината на одговор на висока фреквенција.
• Технологија на затегнат силикон: Депонирањето на тенок силиконски слој на SiGe решетка предизвикува истегнување или напрегање на притисок, со што се зголемува подвижноста на носачот (и подвижноста на електроните во n-FET и подвижноста на дупките во p-FET се засилени).
• Селективен епитаксијален раст (SEG): Во модерните архитектури FinFET и Gate-All-Around (GAA), селективниот епитаксијален раст на Si/SiGe на регионите на изворот/одводот го намалува отпорот на контакт и ја зголемува струјата на заситување.

За дефиниција на процесот на полупроводничка епитаксија, погледнете на:Што е процес на полупроводничка епитаксија?

III. Супстрат наспроти епитаксијален нафора: Преглед на клучните разлики

[Клучен заклучок од овој дел]: Најдиректен начин да се направи разлика помеѓу двете е да се испитаат нивните „функционални улоги“ - подлогата е одговорна за издржување на физички и термички удари, додека епитаксијалниот слој е одговорен за издржување на струјните и електричните полиња. Со одвојување на активниот регион од регионот склон на дефекти, епитаксијалните наполитанки постигнуваат нивоа на струја на истекување повеќе од еден ред на големина пониски од уредите направени директно на подлогата.

За визуелна споредба, табелата подолу ги сумира фундаменталните разлики помеѓу масовните подлоги и епитаксијалните наполитанки во однос на клучните производни параметри:

IV. Технички напредок: Како Epitaxy фундаментално ги подобрува перформансите на уредот?

[Клучен заклучок од овој дел]: Природните микродефекти и точките на термички напрегања во големите подлоги се „скриените убијци“ кои предизвикуваат висока струја на истекување и низок пробивен напон во уредите. Суштината на епитаксијалната технологија лежи во одвојувањето на „неисправната механичка подлога“ од „активен функционален слој без дефекти“, со што се изолира транспортот на носачот во чистиот епитаксијален слој. Овој дизајн на одвојување директно резултира со повисоки работни фреквенции, помала потрошувачка на енергија и подолг век на траење на уредот - квалитативен скок што никогаш не може да се постигне само со користење на големи подлоги.

Воведувањето на епитаксијалната технологија не е само „додавање слој филм“, туку квалитативен скок во доверливоста на уредот и електричните перформанси.

Дури и со највисока хемиска чистота, стандардните рефус подлоги неизбежно содржат микропорозност, кислородни талози и точки на термички стрес останати од процесот на влечење на кристалите. Изработката на уреди директно на рефус подлоги често резултира со висока струја на истекување и мала толеранција на дефектен напон.

Спротивно на тоа, епитаксијалните наполитанки изолираат транспорт на носач во чист, епитаксијален слој без дефекти. Со одвојување на активниот функционален регион од механичката подлога склона кон дефекти, производителите можат да постигнат:

• Повисоки работни фреквенции (намален паразитски капацитет);
• Помала потрошувачка на енергија (намалено истекување);
• Подолг животен век на уредот и исклучителна стабилност при екстремен електротермички стрес.

На пример, во областа на енергетските полупроводници, квалитетот на SiC хомогениот епитаксијален слој директно го одредува рејтингот на пробивниот напон и отпорноста на MOSFET уредите - нешто што големите SiC подлоги не можат сами да го постигнат.

V. Технички прашања од најголема грижа за инженерите (ЧПП)

(Следниве прашања се изведени од вообичаените технички предизвици со кои се соочуваат инженерите на процесната линија за производство на полупроводници за време на вистинските процеси на епитаксијален раст)

П1: Ако честичките ненадејно се зголемат за време на епитаксијалниот раст, настрана од протекувањето на комората, кои други области кои лесно се занемаруваат треба да се истражат?

О: Ова е една од најпредизвикувачките неочекувани ситуации со кои се соочуваат инженерите за време на рутинско трчање со нафора. Откако потврдивме дека комората е херметичка, препорачуваме да се даде приоритет на истражувањето на три „скриени агли“:

1. Состојба на површината на сензорот за графит: Микропукнатините или областите што се лупат во облогата на SiC може да ослободат честички на високи температури. Ако суцепторот е користен повеќе од 1000 вртења, препорачуваме веднаш да го замените за тестирање - многу проблеми со честичките исчезнуваат откако ќе го замените суцепторот со оној што има недопрена обвивка.

2. Транзиенти на притисокот при префрлување на гасоводот: во системите MOCVD, флуктуациите на притисокот во моментот на префрлување на изворот на гас може да предизвикаат отцепување на нуспроизводите од внатрешните ѕидови на цевководот. Препорачуваме да ја прегледате кривата на одговор на автоматскиот контролер на притисок (APC) за да потврдите дали има пречекорување на притисокот.

3. Загадувачи на задната страна на подлогата: Ако има ситна прашина или органски остатоци на задната страна на подлогата пред да влезе во комората, таа може да „мигрира“ на предниот епитаксијален слој на високи температури - ова е најчесто занемаруваното прашање.

Отстранувањето на проблеми со честички во суштина е процес на „елиминација“: Започнете со најчесто заменетите потрошни материјали и следете го проблемот чекор по чекор кон подлабоките делови на комората.

П2: Во епитаксијата на SiC, колку е тесен прозорецот на процесот за раст со чекор-проток? Кои се толеранциите за отстапувањата на температурата и притисокот?

О: Ова прашање допира до сржта на процесот на епитаксијата на SiC - растот на чекор-протокот бара три услови да се исполнат истовремено во екстремно тесен прозорец: доволна подвижност на површината, соодветна бариера за нуклеација на работ на чекорот и потиснување на тридимензионалниот раст на островот.

Врз основа на практични податоци од линиите за масовно производство:

• Прозорец за температура: Обично помеѓу 1550°C и 1650°C, со ефективен прозорец од приближно ±15°C. Ако температурата е премногу ниска, грубоста на површината (RMS) нагло се влошува; ако температурата е превисока, се појавуваат полиморфни подмножества 3C-SiC.
• Прозорец за притисок: Типично контролиран помеѓу 50 и 200 mbar, со ефективен прозорец од приближно ±20 mbar. Прекумерен притисок → намалена должина на миграцијата на површината и спојување на чекорот; недоволен притисок → намалена презаситеност на пареата и значителен пад на стапката на раст.

Во практичните инженерски апликации, повеќето процесни инженери претпочитаат прво да ја поправат температурата, а потоа фино да го подесат притисокот за да го најдат прозорецот - бидејќи комората реагира побрзо на промените на притисокот, што ја прави погодна за брзо скенирање на DOE (Дизајн на експерименти).

П3: Како се одредува циклусот на замена за графитниот сензор во опремата MOCVD? Дали се заснова на бројот на трки или визуелна инспекција?

О: Ова прашање директно се однесува на рамнотежата помеѓу приносот на процесот и трошоците за производство и е клучен фокус и за инженерите на производната линија и за носителите на одлуки за набавки.

Стандардната практика на индустријата е пристап со двојна патека што комбинира „животен век на серија“ и „визуелна инспекција“:

• Животниот век на серијата: Добавувачите обезбедуваат препорачан работен век (на пр., сенцепторите обложени со SiC на VETEK се препорачуваат за сериите на Aixtron), добиени од тестовите за забрзано стареење врз основа на термички замор на облогата. Дури и ако изгледот е нормален, се препорачува да се замени суцепторот како што е закажано пред да се достигне овој број на серии за да се намали ризикот од ненадеен дефект.

• Визуелна инспекција: По секоја серија на обработка, визуелно проверете ја површината на облогата на SiC или испитајте ја под микроскоп. Ако се појави некое од следните „црвени знаменца“, замената мора да се изврши веднаш - не чекајте до крајот на препорачаниот век на употреба:

① Видливо лупење или пукање на облогата;

② Обезбојани дамки со дијаметар >1 mm на површината (што укажува на оштетување на облогата и оксидација на графитната подлога);

③ Повторливи локализирани варијации на дебелината во епитаксијалниот слој, под услов да се исклучени факторите на дистрибуција на протокот на воздух.

Широко потврдена инженерска практика е да се постави циклусот на замена на 80% од препорачаниот животен век на добавувачот, а истовремено да се воспостави база на податоци за животниот век на подлогата со фотографирање и архивирање на изгледот на секоја серија - со овој пристап се избегнува и предвремено отфрлање (што предизвикува отпад) и коцкање до последната серија, што може да резултира со откопување.

П4: Кога епитаксијалниот лак или искривување на нафора ги надминува спецификациите, дали ова првенствено се должи на подлогата или на епитаксијалниот процес?

О: Ова е најжестокото прашање за „припишување одговорност“ меѓу инженерите за време на состаноците за анализа на приносот. Одговорот е - и двете придонесуваат, но релативната тежина варира во зависност од материјалниот систем:

Прагматична секвенца за решавање проблеми за проблеми со искривување: прво, проверете ги дојдовните податоци за искривување на подлогата (извештај Cpk на добавувачот) → Потоа, проверете ја рамномерноста на температурата на епитаксијалната печка (калибрација на термоспој) → Конечно, приспособете го рецептот на процесот.

VI. Резиме и препораки за избор

Накратко, подлогата служи како „скелет и ладилник“, додека епитаксијалниот слој делува како „мозок и мускули“. И двете се незаменливи:

Ако сте фокусирани на стандардни логички чипови чувствителни на трошоци или едноставни дискретни уреди, висококвалитетните силиконски подлоги со големи димензии се доволни за да ги задоволат вашите потреби.

Ако вашата апликација вклучува комуникации со висока фреквенција, конверзија на моќност со висок напон или фотодетекција со висока чувствителност, тогаш наполитанките произведени со прецизни епитаксијални процеси се вашиот најдобар избор.

Во денешната индустрија за производство на полупроводници, која постојано бара „побрзи, помали и поефикасни“ решенија, епитаксијалната технологија стана основна алатка за пробивање на физичките граници на Муровиот закон.
