Студија на случај за оптимизација на термички стрес и анализа на пукнатини на графитни сусцептори со MOCVD SiC

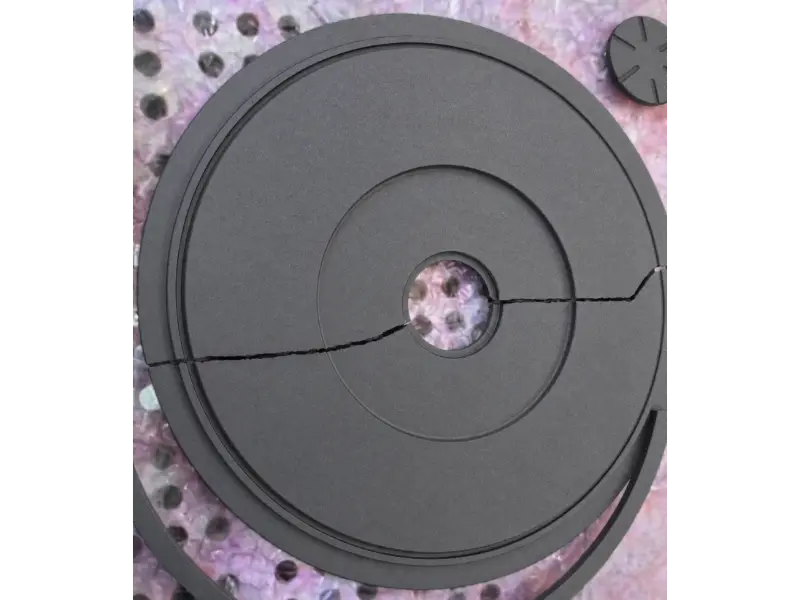

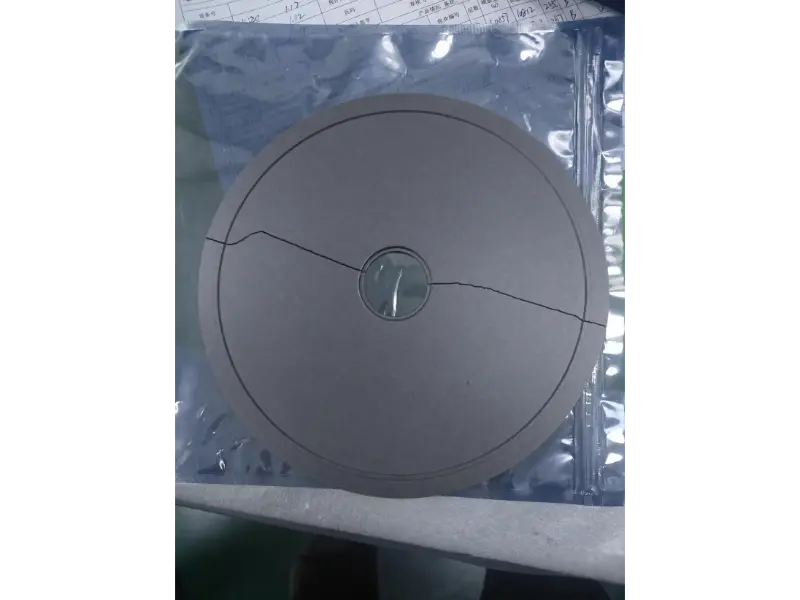

Слика 1,2: Морфологија на радијална фрактура на MOCVDCVD SiC-обложена графит сусцепторПотекнува од Central Step Thru-Hole

I. Извршно резиме и основни заклучоци

Основен заклучок:Дизајнот и квалитетот на епитаксијалните чувствителни нафора (носачи на нафора) директно го одредуваат нивниот животен век, што длабоко влијае на распределбата на трошоците за производство на епитаксии и времето на прекин на опремата. При изборот на сенцептори, производителите на епитаксијални нафора даваат приоритет на висококвалитетните дизајни кои се приспособуваат на реалните барања на процесот, ја минимизираат фреквенцијата на замена и го продолжуваат работниот век - со што се постигнуваат значително намалување на трошоците за производство и постојани подобрувања во епитаксиалниот квалитет на производот.

Со редизајнирање на зоната за тампонирање на напрегање на централниот чекор и избирање на материјали од графитна подлога со прилагоден коефициент на топлинска експанзија (CTE), Vetek (www.veteksemicon.com) целосно го реши индустрискиот предизвик за радијално пукање кое потекнува од централниот чекор низ дупката во MOCVD носачите на нафора.

Странски производител на полупроводнички епитаксијални чипови од трета генерација се соочи со сериозни производствени тесни грла поради моментално пукање и оштетување на хемиско таложење на пареа со големи димензииГрафитни сензори обложени со силициум карбид (CVD SiC).при епитаксијален раст на MOCVD со висока температура. Нашиот технички тим ги посочи основните причини: силна концентрација на стрес на централниот чекор и неусогласеност на термичката експанзија на графитната подлога. Преку реконфигурација на структурната маргина (проширување на тампон зоните на стрес, надградба на позиционирање на пловечки чекори) и оптимален избор на материјали од графит, успешно ги елиминиравме опасностите од пукање за клиентот.

Клучни перформанси и метрички подобрувања:

· Стапка на пукање на сусцептор: намалена од >15% на 0%

· Просечен работен век на циклусот: Зголемен за 300%+

· Непланирано прекинување на опремата: намалено за 95%


II. Позадина на клиентите и традиционални точки за болка

1. Позадина на клиентите

Клиентот е водечки производител на сложени полупроводнички чипови од автомобилска класа, кој работи со повеќе производни линии MOCVD/MBE со големи димензии и високи температури, фокусирани на масовно производство на епитаксијални наполитанки со висока моќност и RF уреди. Работните температури на комората за реакција достигнуваат 1000°C–1400°C во текот на целата година, подложени на високофреквентно индукционо загревање и тешки брзи термички циклуси на загревање/ладење. Како основна компонента директно држи епитаксијални наполитанки, големи димензииCVD SiC-обложени графитни сензоримора да одржува екстремна структурна стабилност и топлинска униформност во средини со висока температура и висок стрес.

2. Традиционални пристапи и детални историски болни точки

При користење на традиционални дизајни на сенцептори, производителите на епитаксија долго време страдаа од силни економски и капацитетни точки на болка:

· Чести замени и екстремно краток животен век:Конвенционалните дизајни не ги земаа предвид разликите во термичката експанзија при екстремни високи температури. Подлошките пукаа во неколку десетици циклуси, при што некои откажуваат веднаш по инсталацијата (стапка на пукање >15%).

· Скапи застој и трошоци за чистење:Откако еден сензор пукна или се скрши во комората, целата серија епитаксијални наполитанки беше отстранета, придружена со сериозна контаминација со честички. Секој инцидент бара 12-24 часа ладење на комората, расклопување, чистење, повторна евакуација и тестирање притисок/температура. Директните загуби од непланираното застој и потрошен материјал достигнаа десетици илјади американски долари по настан.

· Високи трошоци за производство на една обланда:Како потрошен материјал со висока вредност, честите замени предизвикаа прекумерна распределба на трошоците за сусцептор по нафора. Истовремено, времето на застој ја намали вкупната ефективност на опремата (OEE) низ производната линија, значително зголемувајќи ги фиксните режиски трошоци.


III. Технички предизвици и анализа на механизмот на неуспех

Морфологија на физички дефект:Анализата на фрактура покажува дека иницирањето на пукнатината потекнува токму од внатрешниот чекор на централната дупка, радијално се протега нанадвор низ двете страни на телото на сензорот.

Испитување на основната причина (механизам на стрес):

· Неусогласеност со термичка експанзија на материјалот:При работни услови на висока температура (1000°C и погоре), постои значителна неусогласеност со коефициентот на термичка експанзија (CTE) помеѓу графитната подлога и заштитната обвивка SiC. Бидејќи коефициентот на термичка експанзија на графитот е повисок од оној наSiC облога, графитната подлога претрпува поголема термичка експанзивна деформација за време на загревањето отколку површинскиот слој на SiC. Ова генерира значителен меѓуфазен термички стрес, што на крајот предизвикува пукање и дефект на телото на графитната подлога.

· Структурен дефект во областа за ослободување од стрес:На оригиналниот дизајн му недостасуваше неопходна преодна тампон зона на централниот чекор, формирајќи класична точка на концентрација на механички стрес. Откако напнатоста на проширувањето го надмина прагот на цврстина на истегнување на графитната подлога, микро-пукнатините веднаш се иницираа на остриот агол на чекорот и се скинаа нанадвор.


IV. Решенија: Како го решивме проблемот

За да се справи со пукањето на централниот чекор, тимот за истражување и развој и инженерство на Vetek формулираше сеопфатен план за техничко појаснување заснован на коефициент на топлинска експанзија на висока температура (CTE) оптимизација:

Димензија на оптимизација
Оригинален дизајн / Традиционален
Ре-инженерско решение Vetek
Структура на централниот чекор
Остра транзиција без тампон зона; високо концентриран стрес.
Додадена е тампон зона на стрес во коренот на чекорот, ефикасно дисперзирање на термички стрес на висока температура.
Процес на подлога и обложување
Стандардна графитна подлога со несоодветна топлинска униформност.
Избрани графитни материјали со CTE тесно се совпаѓаат со оние на CVD силикон карбид.

V. Резултати и квантитабилни придобивки

Реконструираните сензатори беа подложени на ригорозен термички циклус и проверка на волуменската линија на производната линија на клиентот, постигнувајќи забележителни подобрувања во перформансите:

· Целосно елиминирање на пукањето со термички стрес:Оптимизираните сензори работеа континуирано над 500 термички циклуси, намалувајќи ја стапката на пукање и оштетување директно од >15% на 0%.

· Масовно намалување на загубите во прекин:Непланираното време на застој предизвикано од кинење на носачот се намали за 95%, што драматично ја зајакна вкупната линија OEE.

· Умножен работен век и намалување на трошоците:Просечниот работен век на сензорот се зголеми за 300%+, што резултира со значителен пад на доделената цена на сензорот по епитаксијална обланда.


VI. Гаранција за производство и контрола на квалитетот на Vetek

· Избор на суровини со висока чистота:Избрана е премиум изостатска графитна подлога со висока густина (7N чистота, содржина на пепел <5 ppm) за да се обезбеди беспрекорно CTE усогласување со CVD SiC облогата.

· Прецизна обработка:Се користи прецизно сечење со CNC со 5 оски (толеранции кои се одржуваат во рамките на ±0,005 mm), создавајќи прецизни тампон зони за ослободување од стрес кај критичните карактеристики како што е централниот чекор.

· Депонирање на CVD SiC:Високотемпературните CVD процеси депонираат густ β-SiC слој од 80-100 μm, обезбедувајќи супериорна топлинска униформност и заштита од корозија.

· 100% CMM целосна инспекција:Високопрецизните координатни мерни машини (CMM) автоматски ги скенираат и мерат џебните низи, димензиите на централните чекори и целокупната рамнина.

· Пакување и испорака во Cleanroom:Исчистени во чисти соби од класа 100 и двојно спакувани во вакумирана амбалажа со азот, испорачана со прилагодени EVA куќишта отпорни на удари.

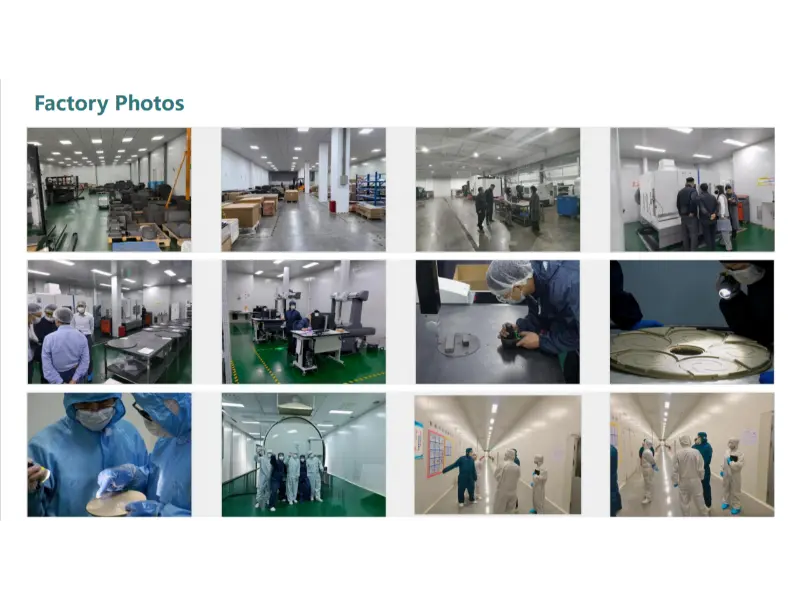

Слика 3: Ветек полупроводничка напредна прецизна обработка, чиста соба и капацитети за контрола на квалитет


VII. Најчесто поставувани прашања (ЧПП)

П1: Која е основната причина заMOCVD SiC обложен графит сусцепторпукнатини почнувајќи од централниот чекор?

О: Примарната причина е недостатокот на тампон зона за ослободување од стрес на централниот чекор, што бара структурно редизајнирање за да се дистрибуира топлинскиот стрес.

П2: Дали CVD SiC облогата сам може да спречи пукање на централниот чекор?

О: Не. SiC облогите првенствено обезбедуваат отпорност на корозија, спречување на нечистотии и топлинска спроводливост. Ако конструктивниот дизајн е погрешен, самиот слој не може да издржи внатрешни напрегања на притисок и истегнување од подлогата. Само комбинацијата на „рационално дизајнирана структура за заштита од стрес + висококвалитетна CVD SiC облога“ може темелно да ги реши проблемите со пукањето.


VIII. Резиме и повик за акција (CTA)

Иако епитаксијалните сензори за нафора се помошни потрошни материјали, нивниот структурен дизајн и квалитет на производство имаат клучно влијание врз ефикасноста на производството на fab и севкупните трошоци. Традиционалните дизајни често ги занемаруваат зоните за совпаѓање со CTE на материјалот и зоните за ослободување од концентрација на стрес, што доведува до чести неуспех на сензорот, скапи прекини и ризици за отпадоци од обланди.

Преку структурната оптимизација на Vetek и рафинираното инженерство за термички стрес, не само што му помогнавме на клиентот целосно да го искорениграфитен сензорпукање (намалување на стапките на пукање на 0%), но и продолжен век на траење на носачот за над 300%. Ова подобрување значително ја намали фреквенцијата на замена, ги намали трошоците за распределба на потрошен материјал по обланда и го гарантира квалитетот, стабилноста и континуитетот на епитаксиалниот раст на обландите - обезбедувајќи значителна економска вредност и вредност на капацитетот.

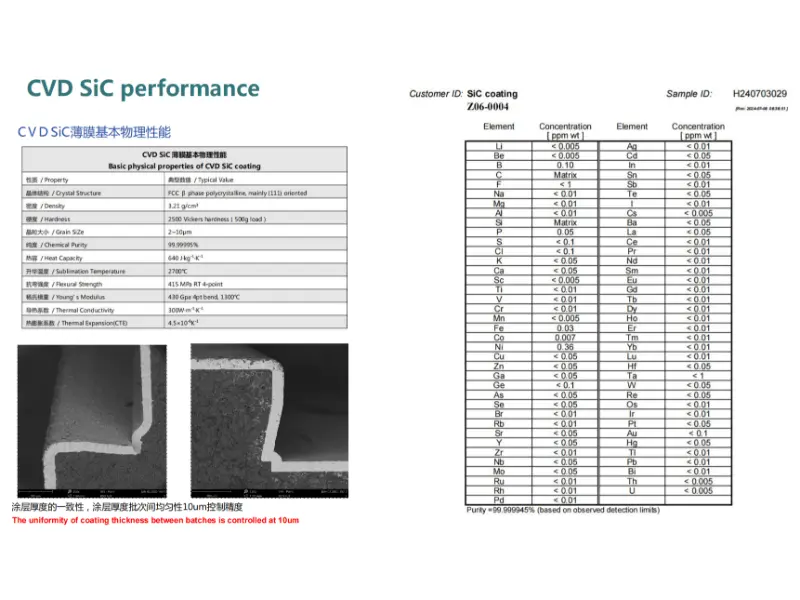

Слика 4: Клучни физички својства, униформност на дебелина на SEM и анализа на ултра-висока чистота на CVD SiC облогата


Контактирајте не за приспособени решенија за оптимизација на термички стрес

Дали вашите носачи на графит во комората за реакција MOCVD/MBE исто така се соочуваат со пукање со термички стрес со висока температура, лупење на облогата со SiC или проблеми со краток век на траење?

Vetek (www.veteksemicon.com) носи повеќе од 10 години искуство во полупроводничка CVD SiC облога и прецизна обработка на графит со висока чистота.

Испратете ги вашите димензионални цртежи или неуспешни примероци на фотографии за да добиете бесплатна услуга за проценка на толеранција на термички стрес и пробно тестирање!
