Како да се решат високите варијации од џеб до џеб во повеќеџебните силиконски епитаксии од графит чувствителни?

Решение за оптимизацијаn за високопрецизни CVD SiC обложени чувствителни чувствителни

Решавајќи го прашањето за нерамномерноста на дебелината на филмот предизвикана од големата варијација од џеб до џеб (1,4%) во повеќеџебните силиконска епитаксија графит сенцептори, VeTek Semiconductor ја подобри плошноста на сензорот на <0,08 mm и ја намали варијацијата од џеб до џеб и симулација на полето од џеб до џеб на %9D. обработка со висока прецизност, што значително го зголемува приносот на епитаксијата на нафора.

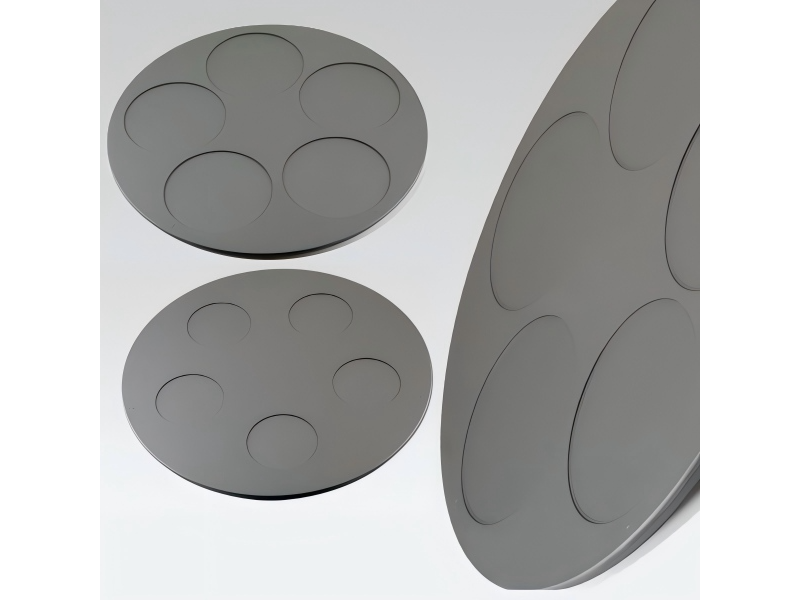

Повеќеџебни силиконски епитаксии од графит чувствителни со високопрецизен CVD SiC слој

I. Извршно резиме

За време на производството на силиконски епитаксии со повеќе џебови, нашиот клиент (леарница за нафора за полупроводници) се соочи со долготрајни предизвици со голема варијација од џеб до џеб во дебелината на епитаксијалниот слој (оригинални податоци: 1,4%). Ова сериозно влијаеше на конзистентноста на епитаксијалната обланда и приносот на уредот низводно. Со спроведување на 3D нумеричка симулација и анализа на внатрешната динамика на течности и термички полиња во внатрешноста на CVD епитаксичната печка, во комбинација со оптимизација на структурата на алатот и висока прецизна технологија за обложување со хемиско таложење на пареа силикон карбид (CVD SiC), тимот на VeTek Semiconductor значително ја подобри рамномерната површинска рамномерна рамност на јапото. од <0,20мм до <0,08мм. По овие подобрувања, варијацијата на дебелината на филмот од џеб до џеб на клиентот драстично се намали на 0,69%, постигнувајќи квалитативен скок во униформноста на дебелината на филмот.

Споредба на клучните метрики на перформанси

II. Позадина на клиентите: Барање решенија за епиаксијално производство со висока конзистентност

Основна перспектива: Во производството на силиконски епитаксии со повеќе џебови, дури и малите деформации на сензорот се зголемуваат со скапите загуби на принос на чипот.

Клиентот во ова партнерство е водечки 8-инчен/12-инчен уред за напојување и леење на силиконски епитаксијални обланди, првенствено производство на силиконски епитаксијални наполитанки со дебел филм што се користат во високонапонски MOSFET, IGBT и автомобилска електроника. Бидејќи клиентите подолу бараат сè построга конзистентност во електричните параметри на чипот, дебелината на епитаксијалниот слој и униформноста на отпорноста станаа основни метрики за оценување на квалитетот на епитаксијалната обланда. Клиентот користи повеќеџебни CVD силиконски епитаксии реактори способни да обработуваат повеќе силиконски наполитанки истовремено во едно возење. Сепак, поради долготрајниот термички циклус на висока температура и ерозијата на протокот на гас, нивните оригинални сензори за графит повеќе не можеа да ги задоволат барањата за процес со висока прецизност во однос на варијациите и плошноста од џеб до џеб.

III. Предизвици и точки на болка: големата варијација од џеб до џеб предизвикува нерамномерност на дебелината на филмот

Основна перспектива: Прекумерните толеранции на плошноста на сензорот на графит директно ја нарушуваат топлинската спроводливост и дистрибуцијата на полето на протокот на гас внатре во CVD печката, предизвикувајќи сериозни варијации во дебелината помеѓу џебовите.

За време на епитаксијалниот раст на силиконот на CVD, прекурсорните гасови (како SiHCl3/SiH4) се таложат на високи температури на површината на обландата за да формираат еднокристален епитаксијален слој. Графитниот сензор не само што делува како носител, туку игра и клучна улога во еднообразната спроводливост на топлина и водење на полето на проток. Специфичните технички тесни грла со кои се соочува клиентот вклучуваат:

1. Дебелината на филмот варијацијата од џеб до џеб достигна до 1,4%, што влијае на вкупната униформност на нафора

Поради микро-деформации на површината по продолжена употреба, оригиналните повеќеџебни графитни сензори на клиентот покажаа мали разлики во длабочината на вдлабнатината на џебот и ефикасноста на топлинското зрачење помеѓу поединечните џебови. Вистинските мерења открија податоци за варијација од џеб до џеб дури до 1,4%. Ова несовпаѓање директно доведе до неконзистентни стапки на раст на епитаксијата на слојот низ силиконските наполитанки поставени во различни џебови во истата серија, што резултира со прекумерно отстапување на дебелината на филмот.

2. Плошност на подлогата под <0,20мм предизвикана од граничното термичко поле и турбуленција на полето на проток

Плошноста на оригиналните сензори може да се одржи само на ниво <0,20 mm. Во средини со епитаксии со висока температура од 1100°C-1200°C, нерамна површина предизвикува протокот на реакциониот гас да формира локализирани вртлози додека создава неуниформни празнини помеѓу сензорот и индукцискиот грејач. Ова последователно предизвика неуниформни термални полиња низ површината, влошувајќи ги флуктуациите во дебелината на филмот.

Болни точки и анализа на технички механизам

IV. VeTek приспособено решение: симулација на полето на проток на CVD и оптимизација на ултра-висока прецизна алатка

Основна перспектива: Оптимизирање на протокот и термичките полиња преку нумеричка симулација, комбинирано со прецизно CNC обработка на ниво на микрон и густа CVD SiC облога со висока чистота, фундаментално ги преобликува перформансите на сензорот.

За да се решат варијациите од џеб до џеб и тесните грла на плошноста на клиентот, инженерскиот тим на VeTek Semiconductor спроведе проценки на лице место, ги извлече оперативните параметри на реакторот и дизајнираше целосно приспособено решение за оптимизација од крај до крај:

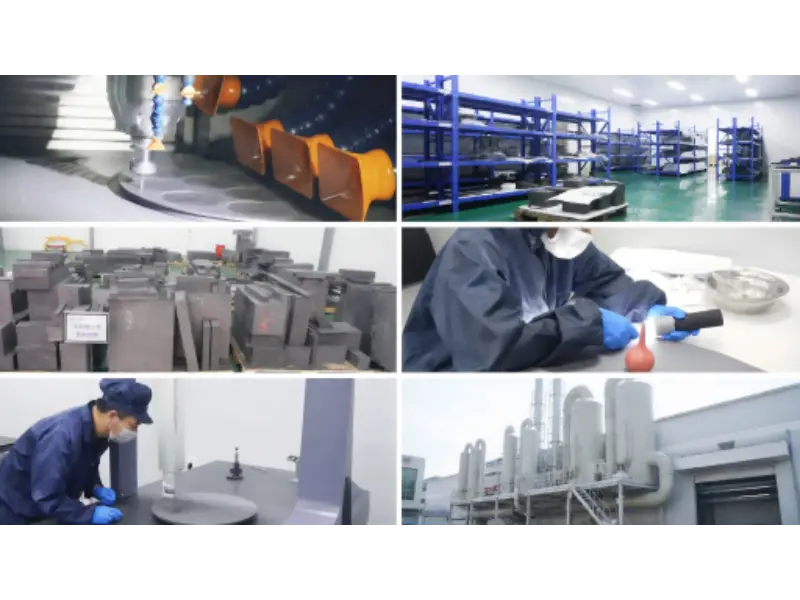

VeTek Semiconductor Напредна прецизна обработка, чиста соба и капацитети за контрола на квалитет

1. Внатрешен проток и симулација на топлинско поле на CVD печка

Користејќи ANSYS Fluent, беа изведени 3D нумерички симулации за брзината на протокот на гас, дебелината на граничниот слој и пренос на топлина на топлинско зрачење во CVD реакторот. Врз основа на анализите на моделирање, преодните радиуси на џебните рабови и структурите на жлебот што го водат гасот на површината на сензорот беа редизајнирани, овозможувајќи им на гасовите од реактантот да одржуваат високо конзистентен режим на ламинарен проток над секој џеб и елиминирајќи ги локализираните вртлози.

2. Високопрецизна обработка на подлогата од графит и оптимизација на алат

Изотропниот изотатичен графит со висока густина и висока чистота беше избран како материјал за подлогата, заедно со надграден CNC прецизен машински алат со 5 оски. Со рафинирање на контролата на напрегањето на стегање и траектории на патеката на алатот за време на обработката, плошноста на сензорот по обработката беше строго контролирана од <0,20 mm до <0,15 mm, при што основните површини на сензорот од врвна класа постигнаа пробивна плошност од <0,08 mm.

3. Комерцијална технологија за обложување со густа CVD SiC со висока чистота

Високо густа облога α-SiC со униформа дебелина беше израсната на површината на графитната подлога преку хемиско таложење на пареа (CVD). Облогата се карактеризира со чистота до 99,999% (одделение 5N-6N), висока топлинска спроводливост и отпорност на жешка корозија на водород хлорид (HCl). Совршено се совпаѓа со коефициентот на термичка експанзија (CTE) на графитната подлога, обезбедувајќи нула микропукнатини или раслојување при брз термички циклус.

Техничко решение и предности на перформансите

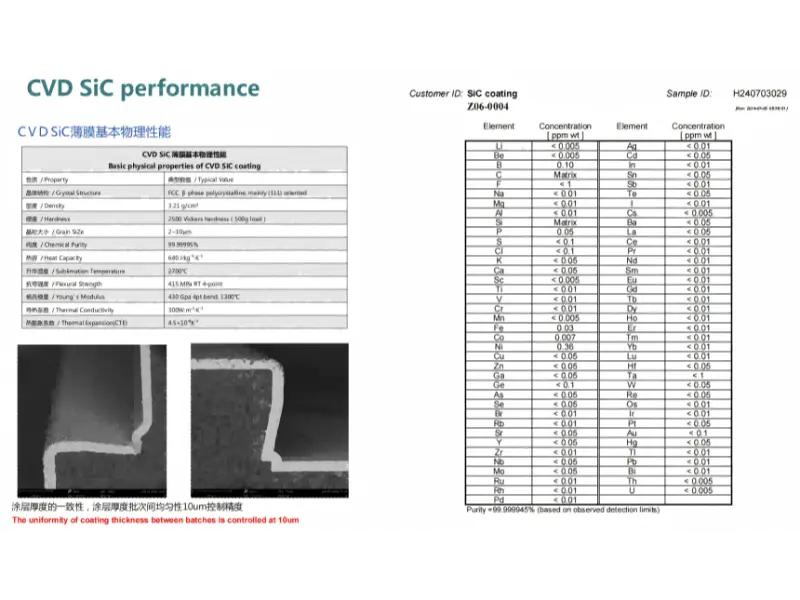

Клучни физички својства, униформност на дебелината на SEM и анализа на ултра-висока чистота на CVD SiC облогата

V. Резултати и податоци: Зборување со факти и квантитабилни метрики

Основна перспектива: Измерените податоци од теренот покажуваат дека оптимизацијата на плошноста на сензорот директно се претвора во значително намалување за 50,7% во варијацијата на епитаксиалниот филм од џеб до џеб.

Откако ги замени старите делови со оптимизираните повеќеџебни силиконски епитаксии графитни сензори на VeTek Semiconductor, клиентот спроведе 30-дневна континуирана студија за следење на производството со голем обем на нивната линија. Собраните вистински податоци за подобрување на квалитетот вклучуваат:

1. Дебелина на филмот Варијацијата од џеб до џеб е намалена на 0,69%

Измерените податоци за производство на клиентот покажаа дека варијацијата од џеб до џеб значително се намали од 1,4% на 0,69%, постигнувајќи вкупно намалување од 50,7%. Ова драстично ги минимизираше празнините во стапката на раст низ различни џебови.

2. Пробив на плошноста на подлогата до <0,08 мм

Преку оптимизација на полето на проток и високопрецизно алатирање, масовно произведените сенцептори постојано постигнуваа плошност во рамките на <0,15 mm, при што чувствителните сензори стабилно удираат <0,08 mm, далеку ги надминуваат стандардните индустриски норми.

3. Значителни подобрувања во униформноста на дебелината на филмот и вкупниот принос

Благодарение на високо стабилните термички и проточни полиња, метриката на униформноста на отпорноста и дебелината на епитаксијалниот слој влезе во опсегот на врвен квалитет. Стапката на принос на нафора од степен А на леарницата се зголеми за приближно 3,5%, заштедувајќи стотици илјади јени годишно во трошоците за отфрлени обланди.

VI. Најчесто поставувани прашања (ЧПП)

П1: Зошто плошноста на повеќеџебниот силиконски епитаксичен графит има толку големо влијание врз униформноста на дебелината на филмот?

Одговор:Во процесите на CVD на висока температура, силиконските наполитанки се загреваат првенствено преку топлинска спроводливост и топлинско зрачење од сензорот. Ако рамноста на сензорот е слаба (на пр., >0,20 мм), тоа создава нерамни празнини помеѓу сенцепторот и основниот грејач, предизвикувајќи локализирани температурни варијации. Истовремено, нерамна површина го нарушува ламинарниот проток на реактантните гасови, предизвикувајќи локализирана концентрација на гас и флуктуации на брзината, кои директно се манифестираат како варијации на дебелината на филмот од џеб до џеб.

П2: Кој е работниот век на графитните сензори со CVD SiC обложени на VeTek?

Одговор:VeTek користи CVD силициум карбид премази со ултра висока чистота, дизајнирани со прецизно CTE усогласување со графитната подлога. Под 1200°C високи температури и H2/HCl корозивни атмосфери, тој покажува исклучителна отпорност на термички удар и хемиска инертност, обично продолжувајќи го работниот век за 30% до 50% во споредба со стандардните индустриски обложени сензори.

П3: Дали VeTek може да обезбеди прилагодено инженерство ако имаме приспособени модели на реактори за епитаксии на CVD?

Одговор:Да. VeTek поседува комплетни способности за симулација на проток/термичко поле на CVD и прецизен синџир за обработка на CNC. Можеме да извршиме обратно инженерство или структурна оптимизација во 1:1 врз основа на димензиите на печката обезбедени од клиентот, параметрите на протокот на воздух или цртежите на старите сензори.

П4: Како се заштитува прецизната плошност на сензорот од транзитно оштетување за време на превозот?

Одговор:Сите сусцепторни производи се подложени на ултразвучно чистење и антистатичко вакумско пакување во чисти простории од класа 1000. Внатрешноста е обезбедена со приспособени EVA модули за апсорпција на удари со висока густина, а надворешноста е спакувана во извозно фумигирани дрвени гајби, обезбедувајќи испорака без удари.

VII. Заклучок

Основна перспектива: Висококвалитетните полупроводнички механички и термодинамички компоненти за алати претставуваат директна инвестиција во подобрување на конкурентноста на леарницата.

Со имплементирање на симулација на полето на проток на CVD, прецизна контрола на алатките и оптимизација на CVD SiC облога на повеќеџебни силиконски епитаксии графитни сензори, VeTek Semiconductor успешно му помогна на клиентот да ја намали варијацијата на дебелината на филмот од џеб до џеб од 1,4% на 0,69%, на долготрајна униформа на сол.

Ако наидувате и на точки од техничка болка како што се нерамномерност на епитаксиалниот слој, деформација на графитниот сензор, голема варијација од џеб до џеб или лупење на CVD облогата, слободно контактирајте го техничкиот стручен тим на VeTek Semiconductor за да добиете бесплатна евалуација на полето на проток и приспособен план за оптимизација!
