Решетка со извори на јонски зрак Sputter

Извор на јонски зрак е извор на плазма опремена со решетка и е способен да извлече јони. Изворот на јонски зрак на OIPT (Оксфорд инструменти) се состои од три главни компоненти: комора за празнење, решетка и неутрализатор.

Шематскиот дијаграм на јонскиот зрак Спајтер извори на мрежи кои работат

● Комората за испуштањее кварцна или алуминиумска комора опкружена со радиофреквентна антена. Неговиот ефект е да јонизира гас (обично аргон) преку радиофреквентно поле, произведувајќи плазма. Полето со радиофреквенција ги возбудува слободните електрони, предизвикувајќи атомите на гасот да се поделат на јони и електрони, што пак произведува плазма. Напонот од крај до крај на RF антената во комората за празнење е многу висок, што има електростатички ефект врз јоните, што ги прави високоенергетски јони.

● Улогата на мрежатаВо јонскиот извор е да се дисецираат јони и да се забрзаат до потребната енергија. Решетката на изворот на јонски зрак на Oipt е составена од 2 ~ 3 решетки со специфична шема на распоред, што може да формира широк јонски зрак. Дизајнерските карактеристики на мрежата вклучуваат растојание и искривување, кои можат да се прилагодат според барањата за апликација за контрола на енергијата на јони.

● Неутрализаторе извор на електрони што се користи за неутрализирање на јонскиот полнеж во јонскиот зрак, намалување на дивергенцијата на јонскиот зрак и спречување на полнење на површината на чипот или целта за распрскување. Оптимизирајте ја интеракцијата помеѓу неутрализаторот и другите параметри за да ги избалансирате различните параметри за посакуваниот резултат. На дивергенцијата на јонскиот зрак влијаат неколку параметри, вклучувајќи го и расејувањето на гасот и различните параметри на напон и струја.

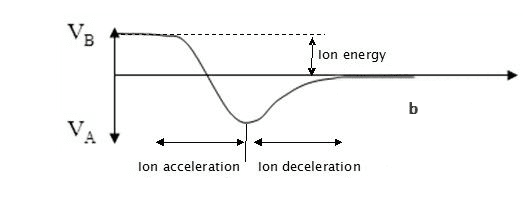

Процесот на извор на јонски зрак OIPT е подобрен со поставување на електростатички екран во кварцната комора и усвојување на структура со три мрежи. Електростатскиот екран го спречува електростатското поле да влезе во изворот на јони и ефикасно го спречува таложењето на внатрешниот спроводлив слој. Структурата со три мрежи вклучува заштитна решетка, решетка за забрзување и решетка за забавување, што може прецизно да ја дефинира енергијата и да ги поттикне јоните да ја подобрат колиминацијата и ефикасноста на јонот.

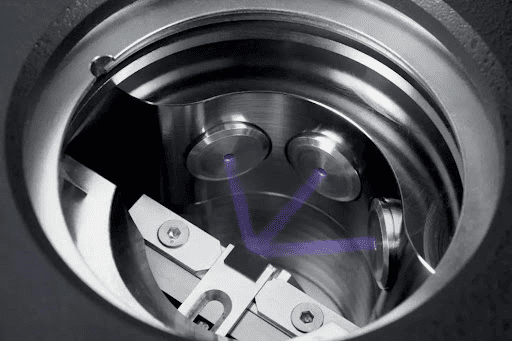

Слика 1. Плазма во извор на напон на зрак

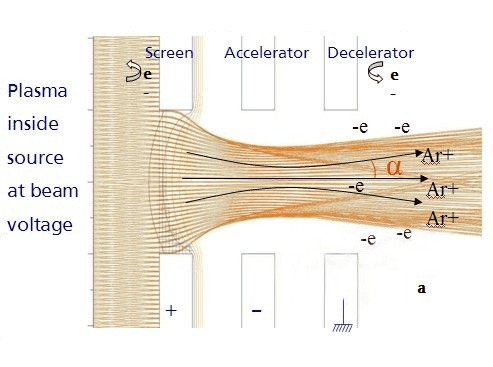

Слика 2. Плазма внатрешен извор на напон на зракот

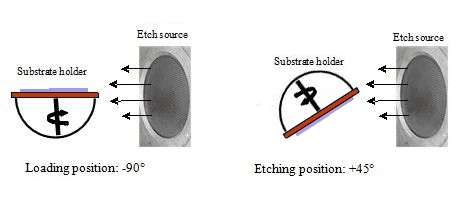

Слика 3. Шематски дијаграм на јонски зрак и систем за таложење

Техниките за гравирање првенствено спаѓаат во две категории:

● Офорт со јонски сноп со инертни гасови (IBE): Овој метод вклучува употреба на инертен гасови како што се аргон, ксенон, неон или криптон за гравирање. IBE обезбедува физичко гравирање и овозможува обработка на метали како злато, платина и паладиум, кои обично се несоодветни за реактивно јонско гравирање. За повеќеслојни материјали, IBE е најпосакуваниот метод заради неговата едноставност и ефикасност, како што се гледа во производството на уреди како магнетна меморија за случаен пристап (MRAM).

● Реактивно гравирање на јонски зрак (Рибе): Рибе подразбира додавање на хемиски реактивни гасови како што се SF6, CHF3, CF4, O2 или CL2 на инертен гасови како Аргон. Оваа техника ги подобрува стапките на гравирање и селективноста на материјалот со воведување на хемиска реактивност. RIBE може да се воведе или преку изворот на гравирање или преку околина околу чипот на платформата на подлогата. Последниот метод, познат како хемиски асистент за гравирање на јонски зрак (CAIBE), обезбедува поголема ефикасност и овозможува контролирани карактеристики на гравирање.

О гравањето на зракот нуди голем број на предности во областа на обработката на материјалот. Тој се истакнува во својот капацитет да оствари разновидни материјали, проширувајќи се дури и на оние што традиционално предизвикуваат техники за гравирање во плазма. Понатаму, методот овозможува обликување на профилите на страничните страни преку навалување на примерокот, подобрување на прецизноста на процесот на гравирање. Со воведување на хемиски реактивни гасови, градењето на јонски зрак може значително да ги зголеми стапките на еч, обезбедувајќи средство за забрзување на отстранувањето на материјалот.

Технологијата, исто така, дава независна контрола врз критичните параметри како што се струјата и енергијата на јонскиот зрак, олеснувајќи ги приспособените и прецизни процеси на офорт. Имено, гравирањето со јонски сноп може да се пофали со исклучителна оперативна повторливост, обезбедувајќи конзистентни и сигурни резултати. Дополнително, тој покажува извонредна униформност на офорт, клучна за постигнување конзистентно отстранување на материјалот низ површините. Со својата широка флексибилност на процесот, офортувањето со јонски сноп е разноврсна и моќна алатка во апликациите за изработка на материјали и микрофабрикација.

Зошто е материјал за графит на полупроводникот Vetek погоден за правење мрежи за јонски зрак?

● Спроводливост: Графитот покажува одлична спроводливост, што е од клучно значење за решетките со јонски зраци за ефективно да ги водат јонските зраци за забрзување или забавување.

● Хемиска стабилност: Графитот е хемиски стабилен, способен да се спротивстави на хемиската ерозија и корозија, со што се одржува структурен интегритет и стабилност на перформансите.

● Механичка јачина: Графитот поседува доволно механичка сила и стабилност за да ги издржи силите и притисоците кои можат да настанат при забрзување на јонскиот зрак.

● Стабилност на температурата: Графитот покажува добра стабилност при високи температури, овозможувајќи му да издржи средини со висока температура во опремата со јонски зрак без дефект или деформација.

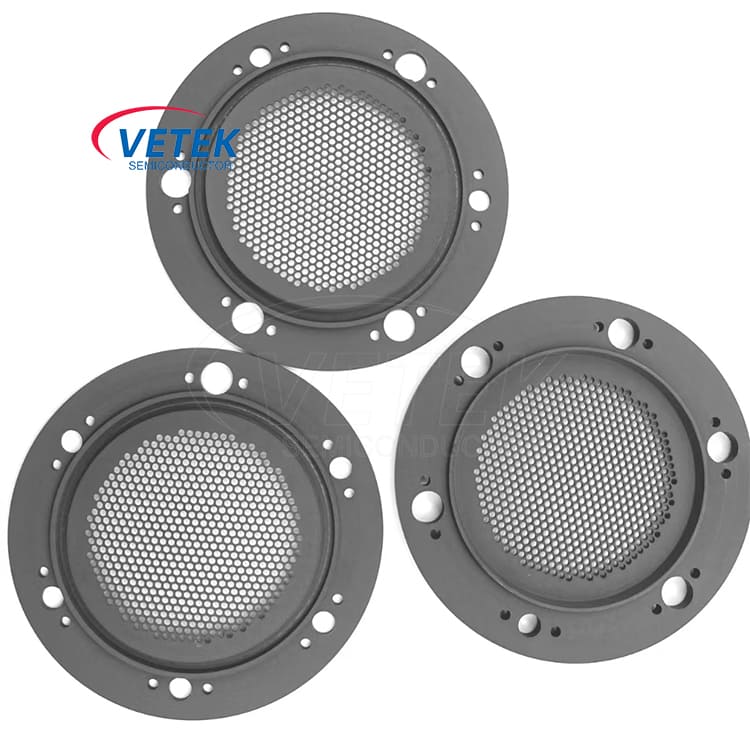

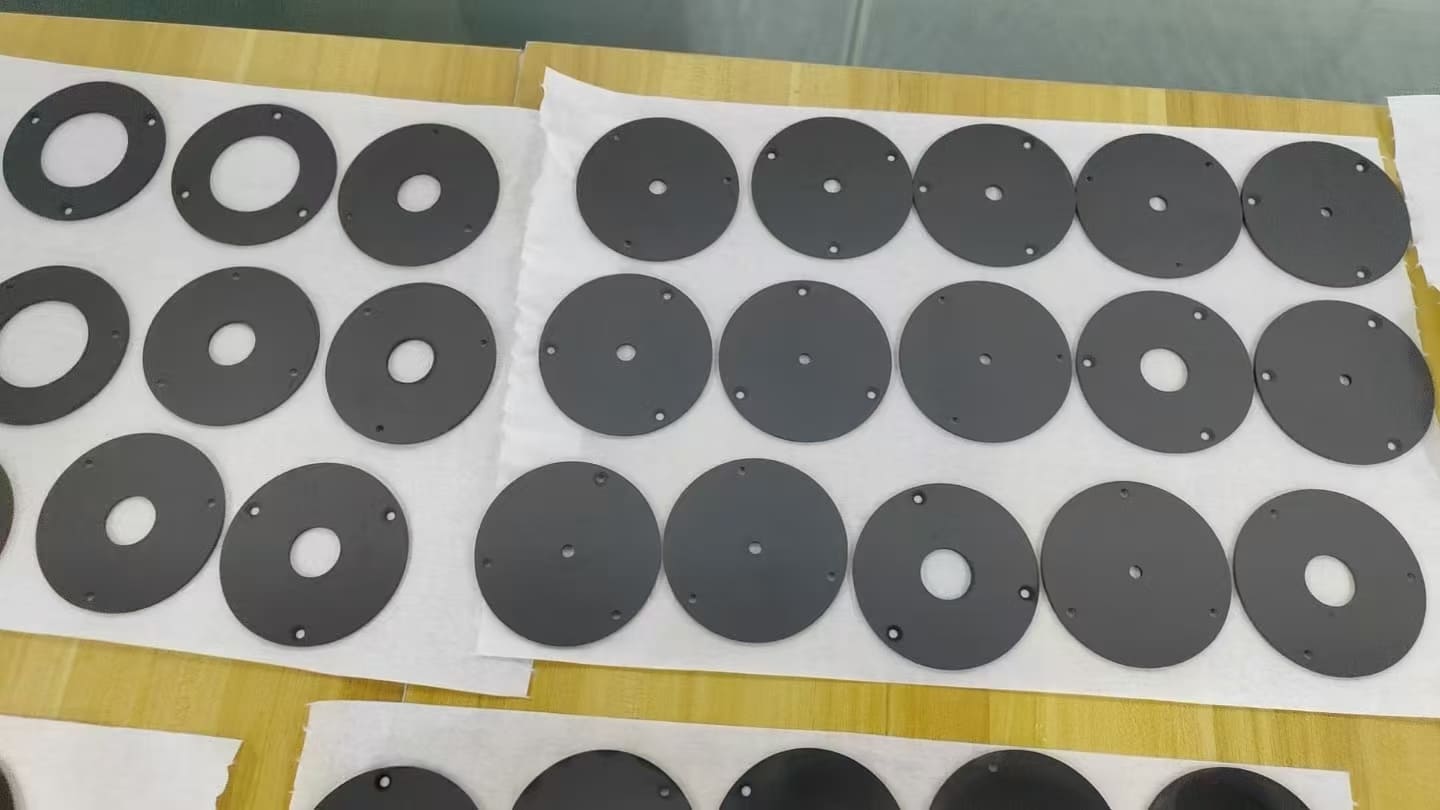

VeTek Semiconductor Ion Beam Sputter извори на производи од мрежа:
