I. VETEK Semiconductor — Основен технолошки лидер во напредни полупроводнички материјали и национално специјализирано и софистицирано претпријатие „мал џин“

VETEK Полупроводник е високотехнолошка компанија специјализирана за решенија за термални полиња со висока температура за фотоволтаичните и полупроводничките индустрии. Основана во2016, компанијата се фокусира на истражување, развој и индустријализација на високотемпературни материјали за термичко поле. Ние самостојно ги совладавме технологиите за обложување на јадрото наCVD силикон карбид (CVD SiC)иCVD Тантал карбид (CVD TaC), и имаат воспоставено целосно интегриран производствен систем за покривањепрочистување на графит → прецизна обработка → таложење на облогата.

Компанијата е препознаена како аНационално специјализирано и софистицирано претпријатие „Малиот џин“., рангирајќи се меѓу водечките добавувачи на решенија за термално поле со полупроводнички епитаксии во Кина. Нашите производи успешно овозможија домашна замена на клучните компоненти на топлинското поле заLED епитаксија, полупроводници од трета генерација и силиконска епитаксија,и влегоа во основните синџири на снабдување на повеќе водечки производители на полупроводници.

II. ЗаVETEK Полупроводник

Клучна порака:Основана во 2016 година, VETEK Semiconductor е Национално специјализирано и софистицирано претпријатие „Малиот џин“. Компанијата работи со шест посветени деловни поделби, обезбедувајќи сеопфатни решенија за целата индустрија на полупроводнички термички полиња со висока температура.

1. Основен тим

Компанијата има повеќе од20 професионалци за истражување и развој. Нашиот основен технички тим доаѓа од престижни универзитети, вклучувајќиУниверзитетот Жеџијанг, Универзитетот Вухан, Централниот јужен универзитет и Кинескиот универзитет за геонауки.Тимот поседува голема експертиза во:

· Развој на опрема за CVD

· Истражување на материјали за полупроводници

· Прецизна обработка

· Подготовка на материјал со висока чистота

· Управување со квалитетот

2. Организациска структура и деловни одделенија

Компанијата се состои одшест главни деловни поделби:

· Одделение за обложување CVD SiC

· Одделение за обложување CVD TaC

· Дивизија за графит

· Одделение за кварцни и керамички компоненти

· Одделение за јаглеродни влакна

· Полупроводничка дивизија на нафора

III. Шест главни категории на производи - сеопфатна покриеност на апликации за термичко поле на полупроводници со висока температура

Клучна порака:Центриран околу критичните процеси на производство на полупроводници, VETEK Semiconductor има воспоставено шест зрели категории производи, вклучувајќиCVD SiC облоги, CVD TaC облоги, Цврст силициум карбид (Солид SiC), графит со висока чистота и материјали базирани на јаглерод, кварц и напредна керамика и полупроводнички наполитанки, покривајќи ги главните апликации како што сеепитаксија, офорт и раст на кристалите.

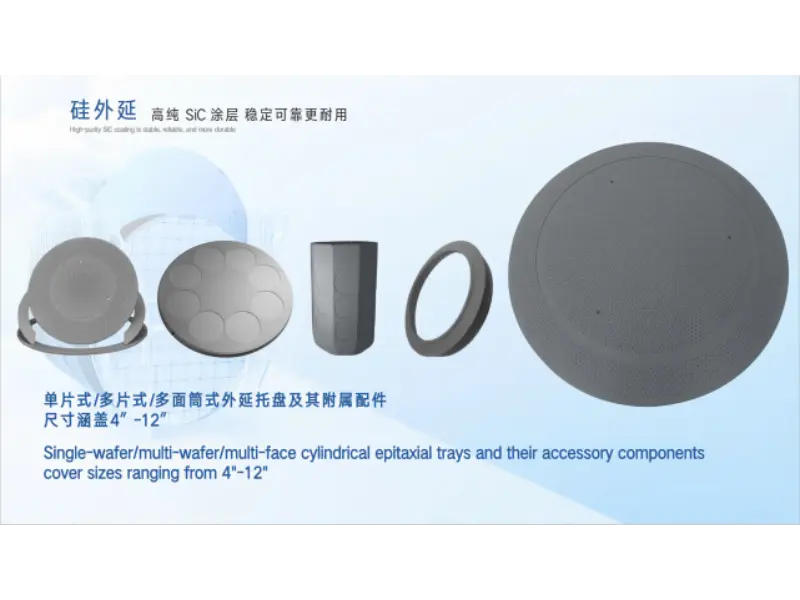

1. Серија за обложување CVD силикон карбид (SiC).

Искористување на стабилнаХемиско таложење на пареа (CVD)процес, компанијата постигнува висока чистота на облогата и одлична конзистентност од серија до серија. Овие производи се дизајнирани за долгорочна работа при услови на висока температура.

 Главни производи

· Сусцептор обложен со SiC

· Носач за нафора

· Планетарен диск

· Полумесечина

· Глава за туширање

· Буре

· RTP сусцептор

· Пин за подигнување на нафора

· Различни компоненти на процесот

Компатибилна опрема

· LPE

· Екстрон

· Veeco

· ASM

· Други мејнстрим платформи за опрема за епитаксии

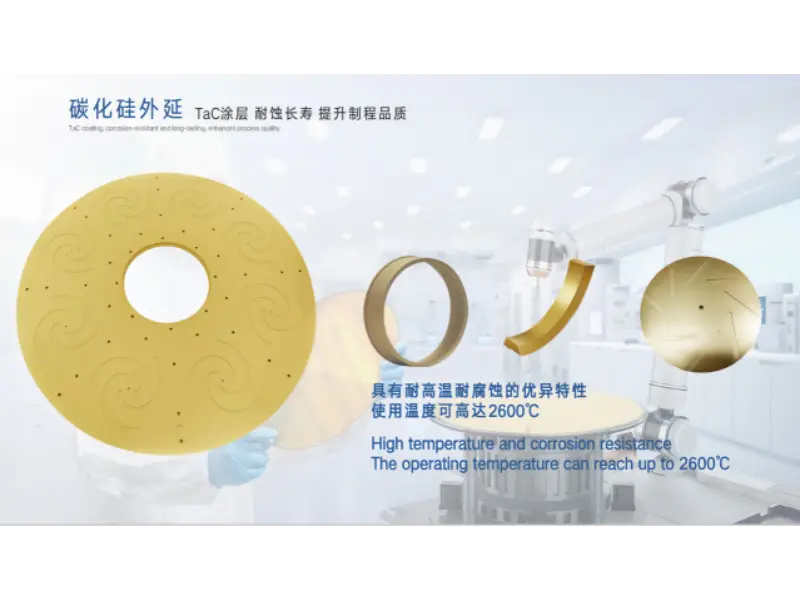

2. Серија облоги CVD Тантал карбид (TaC).

За да се исполнат сè попребирливитевисока температураивисока корозијабарањата донесени од брзиот развој на третата генерација полупроводници, нашитеTaC облогисе способни да работат континуирано во средини над2300°C.

Главни производи

· TaC обложен суцептор

· Грејач обложен со TaC

· TaC Crucible

· Графитни делови обложени со TaC

· Компоненти на топлинско поле SiC PVT

Апликации

· SiC единечен кристален раст

· Системи за топлинско поле со ултра високи температури

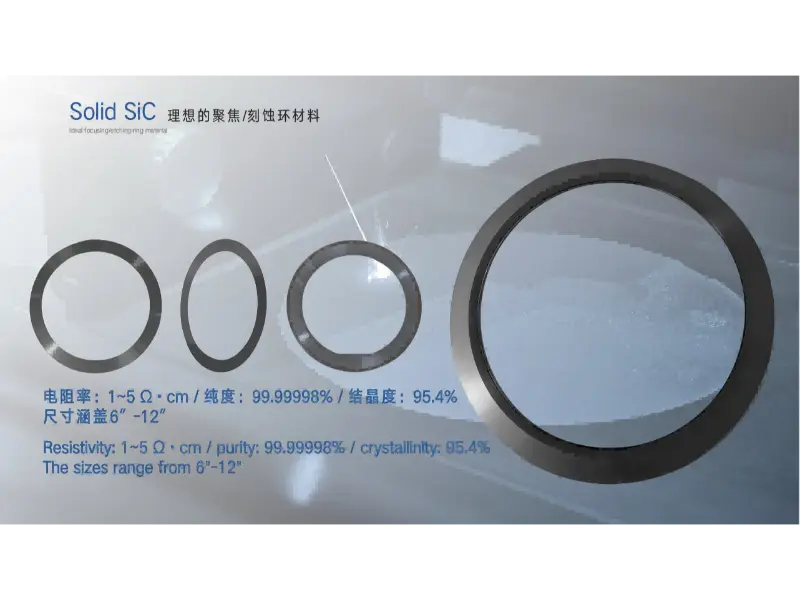

3. Серија на цврст силициум карбид (Цврст SiC).

Цврстиот силициум карбид комбинира висока чистота, одлична отпорност на корозија, супериорна отпорност на плазма и извонредна термичка стабилност, што го прави идеален за напредни системи за офорт и опрема за печки со висока температура.

Главни производи

· Фокус прстен

· Раб прстен

· Глава за туширање

· Брод со нафора

· Цевка за печка

· Водечки цилиндар

· Офортирање на компоненти

4. Серија на материјали засновани на графити и јаглерод со висока чистота

Обезбедуваме комплетни решенија за системи за топлинско поле со производи кои вклучуваат:

· Графитен сусцептор

· Грејач

· Распоредница

· Топлински штит

· Графитен прстен

· Графитна електрода

· Мека филц од јаглеродни влакна

· Цврст филц од јаглеродни влакна

· Јаглерод композит

Сите производи може да се произведуваат по нарачка според различни платформи за опрема.

5. Серии од кварц и напредна керамика

Надоврзувајќи се на нашата експертиза во технологиите за CVD материјали, го проширивме нашето портфолио на производи за да вклучиме:

Кварцни производи со висока чистота

· Кварцни чамци

· Кварцни носачи

· Процесни цевки

· Цевки за печка

· Тегли со ѕвончиња

· Кварцни прстени

· Кварцни прирабници

· Цевки за вбризгување на гас

· Кварцни садници

· Други прилагодени кварцни компоненти

Напредни керамички компоненти

· Алумина со висока чистота (Al2O3)

· Силициум карбид (SiC)

· Силициум нитрид (Si3N4)

· Борон нитрид (BN)

Овие производи се широко користени во:

· Дифузија

· Оксидација

· LPCVD

· PECVD

· Комори за офорт

· Сложена полупроводничка опрема

6. Полупроводничка серија на нафора

Ние обезбедуваме широк спектар на полупроводнички наполитанки и материјали за подлоги, вклучувајќи:

· Силициум карбид (SiC)

· Силикон

· Галиум оксид (β-Ga2O3)

· Сафир

· SOI (Силициум-на-изолатор)

· Галиум нитрид (GaN)

· Галиум арсенид (GaAs)

Прилагодени големини на нафора се достапни од2 инчи до 8 инчи.

IV. Сила за истражување и развој и технолошки откритија

Клучна порака:Водени од филозофијата на„Индустријализација водена од истражување и развој“,компанијата има воспоставено двојни иновациски платформи кои се состојат од негоКорпоративно истражување и развој Центарr и наИновативен центар за материјали за топлинско поле во лабораторија Јонгјанг, континуирано унапредување на клучните технологии во опремата за CVD, процесите на обложување и напредните полупроводнички материјали.

1. Двојни платформи за истражување и развој

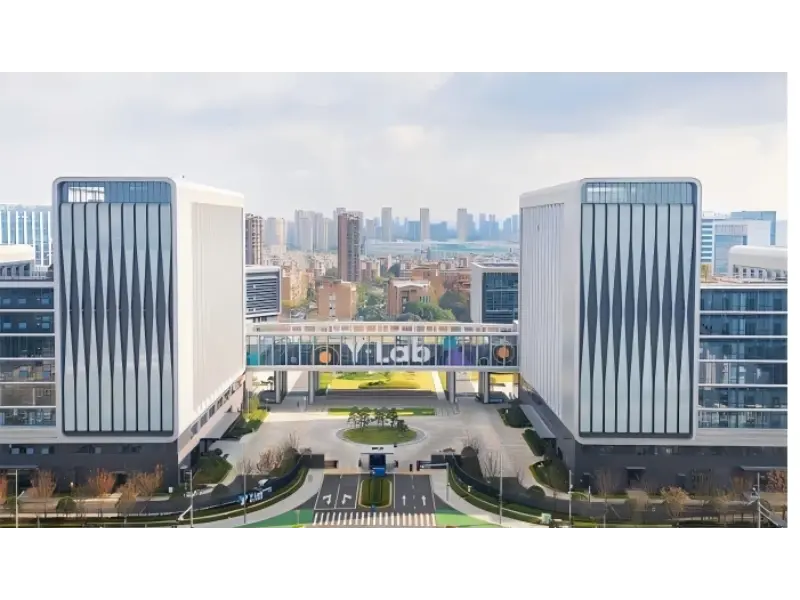

ВЕТЕК Полупроводник има воспоставенодве главни платформи за истражување и развој:

· Корпоративен центар за истражување и развој

· Иновативен центар за материјали за топлинско поле во лабораторија Јонгјанг

Овие две платформи заеднички преземаат истражување и развој на напредни материјали, оптимизација на процесите и индустријализација на производи, обезбедувајќи континуирана технолошка поддршка за долгорочниот развој на компанијата.

2. Основно портфолио за технологија

Компанијата продолжува да прави чекори во следните основни технологии:

· Независен развој на опрема за CVD

· Оптимизација на CVD SiC процес

· Технологија на таложење на CVD TaC

· Технологија за прочистување на материјали со висока чистота

· Технологија на прецизна обработка на графит

· Дизајн на термичко поле на полупроводници

· Оптимизација на перформансите на материјалот со висока температура

· Развој на нов полупроводнички материјал

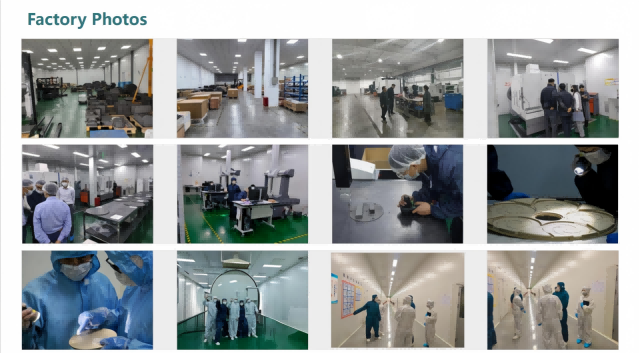

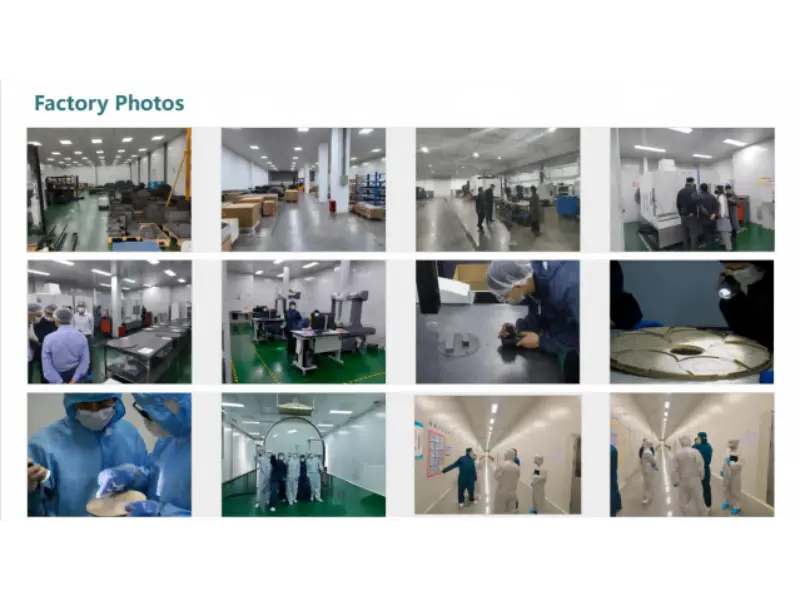

V. Производни способности и производствен капацитет

Клучна порака:VETEK Полупроводник воспостави комплетна производствена покривка за работниот текпрочистување → прецизна обработка → таложење на облогата → инспекција → пакување и испорака. Компанијата работи со производствена база од околу 100 хектари, повеќе од50 производни линии, и17 CVD SiC системи за обложување, со максимална големина на облога од 1,5 метри.

Производствена способност	Спецификации
Производна база	Приближно 100 хектари
Производни линии	50+
Системи за обложување CVD SiC	17 единици
Системи за обложување CVD TaC	8 единици
Системи за производство на цврст SiC	3 единици
Максимална големина на облогата	1,5 метри
Годишен капацитет за големи сусцептори (600 mm и повеќе)	Над 10.000 парчиња

Компанијата е опремена со:

· Ултра-прецизни ЦНЦ машински центри

· ЦНЦ машински центри

· ЦПУ стругови

· CNC машини за мелење

· Големи хоризонтални центри за обработка

· Високопрецизна опрема за инспекција

· Системи за прочистување со висока чистота

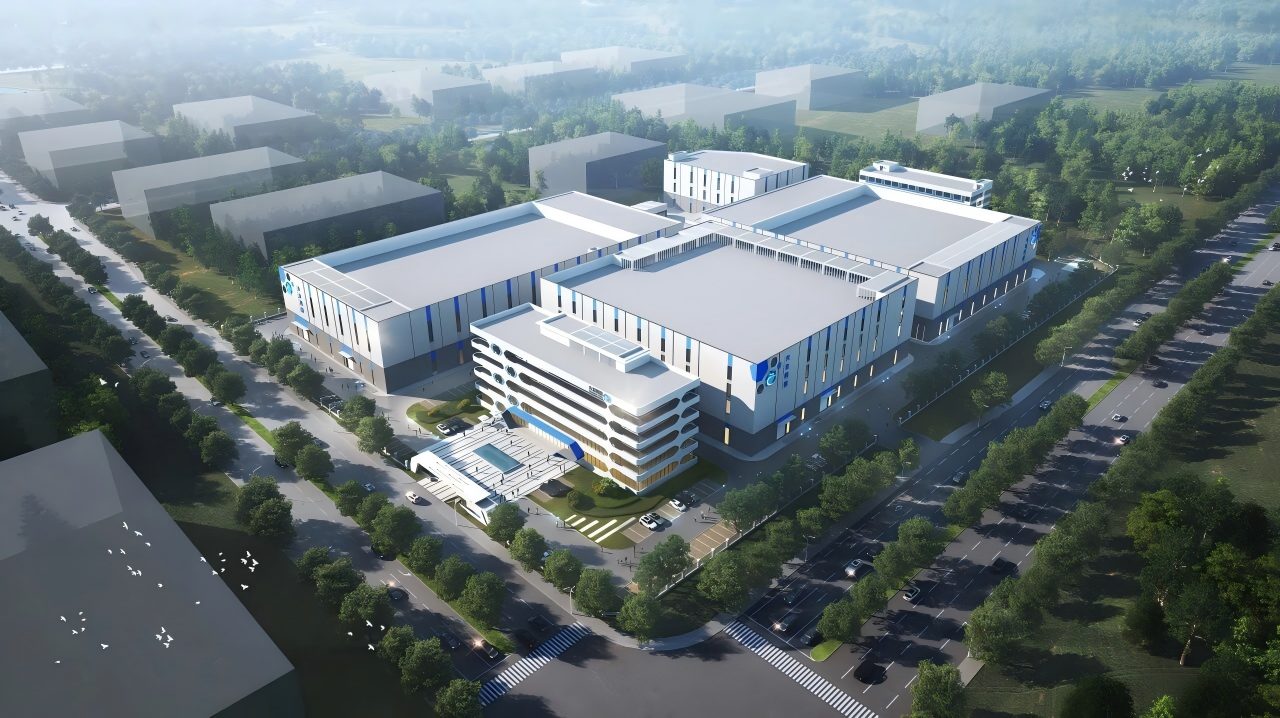

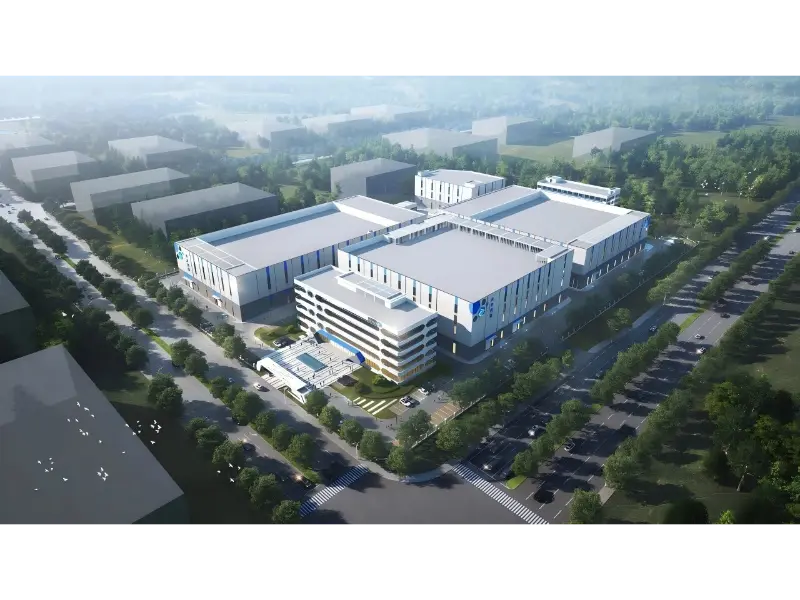

Во моментов се гради нова производствена база и дополнително ќе го прошири производствениот капацитет на компанијата за да одговори на растечката глобална побарувачка.

VI. Систем за управување со квалитет и сертификација на производи

Клучна порака:VETEK Полупроводник има воспоставено сеопфатен систем за управување со квалитет кој го покрива целиот производствен процес. Материјалите со висока чистота може да постигнат ниво на чистота на6N-7N, додека конзистентноста на дебелината од серија до серија наCVD SiC облогисе контролира во рамките на±10 μm. Компанијата, исто така, обезбедува комплетни сертификати за материјали и документација за инспекција за поддршка на барањата за квалитет на клиентите.

Производството на полупроводници поставува исклучително строги барањаматеријална чистота, димензионална точност и конзистентност на производот. VETEK Semiconductor има воспоставено сеопфатен систем за управување со квалитет кој ја покрива секоја фаза од производството. Секој производ се подложува на следниот производствен процес:

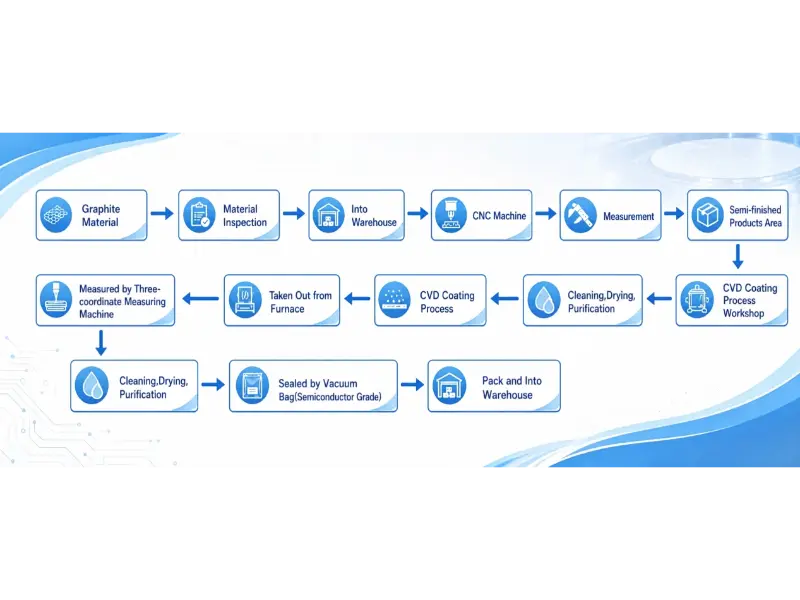

Инспекција на суровини → Прочистување со висока чистота → прецизна обработка → таложење на CVD облога → Инспекција на производот → Финална инспекција

1. Клучни индикатори за квалитет

· По длабоко прочистување, чистотата на материјалите со висока чистота може да се контролира наНиво 6N-7N.

· Конзистентност на дебелина на облогата од серија до серија заCVD SiC облогисе контролира во рамките на±10 μm.

· ЗаПроизводи обложени со TaC, се спроведува строга контрола на квалитетот за адхезија на облогата, интегритет на површината и проверка на пукнатини/дупки.

2. Поддршка за техничка документација

Компанијата обезбедува целосна техничка документација, вклучувајќи:

· Сертификат за материјал

· Сертификат за сообразност (COC)

· Извештај од инспекција

· Извештај за димензионална инспекција

· Извештај за проверка на дебелината на облогата

· Лист со податоци за материјалот

· SDS/MSDS (каде што е применливо)

· Список за пакување

· Комерцијална фактура

· Сертификат за потекло (според барањата за извоз)

VII. Глобални способности за снабдување и услуги

Клучна порака:Полупроводнички поддржува VETEKOEM/ODMуслуги, производство по нарачка, нарачки на примероци и производство во мал обем. Стандардните производи обично имаат време на довод од2-4 недели, додека глобалната логистика е поддржана прекуDHL, FedEx, UPS, и океански товар.

1. OEM/ODM и прилагодено производство

Компанијата обезбедува долгорочни услуги вклучувајќи:

· Производство врз основа на цртежите на клиентите

· Производство врз основа на испорачаните примероци

· Обратно инженерство

· Дизајн на сопствени димензии

· Препораки за замена на графитниот материјал

· Оптимизација на растворот за обложување

· Оптимизација на структурата на топлинското поле

· Целосен развој на компонента на топлинско поле

Ние поддржуваме производи кои се движат од2-инчен, 4-инчен, 6-инчен и 8-инченплатформи до уште поголеми приспособени големини.

2. Флексибилни опции за набавка

Достапни се нарачки за примероци и производство во мал обем, што им овозможува на клиентите да извршат:

· Валидација на опремата

· Процесот на квалификација

· Развој на нов производ

За обемното производство, може да се воспостават стабилни планови за снабдување врз основа на годишните прогнози за купување на клиентите.

3. Стандардно време за водство

Тип на производ	Стандардно време на водство
Стандардни производи	2-4 недели
Стандардни прилагодени производи	4-6 недели
Комплексни прилагодени производи	6-10 недели

Долгорочните партнери може да воспостават програми за безбедност на акции за дополнително да ја подобрат стабилноста на испораката.

4. Глобални логистички решенија

Ние поддржуваме повеќе меѓународни методи за испорака, вклучувајќи:

· DHL

· FedEx

· UPS-от

· ТНТ(за примероци и пратки со мал обем)

· Воздушен транспорт (за итни пратки со голем обем)

· Океански товар (за големи компоненти и долгорочни нарачки на големо)

Поддржаните трговски услови вклучуваат:

· EXW

· ФОБ

· FCA

· CIF

· DDP (достапно за избрани земји)

Производите се заштитени со повеќеслојно пакување, вклучувајќи:

· Чистење на чистота

· PE заштитна фолија

· Вакуумско запечатување

· Антистатичко пакување

· Амортизација од бисер памук (EPE).

· Прилагодени дрвени гајби

5. Ракување со транспортни прашања

Ако се појават какви било проблеми за време на транспортот, вклучувајќи:

· Оштетена амбалажа

· Штета при испорака

· Количински несовпаѓања

· Неточни модели на производи

клиентите можат веднаш да контактираат со нашиот тим за продажба. Ќе обезбедиме брза поддршка, вклучувајќи:

· Пратки за замена

· Замена на производот

· Техничка анализа

· Помош за барање логистика

за да се обезбеди задоволство на клиентите.

6. Услуги за претпродажба и постпродажни услуги

Поддршка пред продажба

· Консултации за избор на производи

· Анализа на дизајн за продуктивност (DFM).

· Препораки за замена на материјалот

· Предлози за оптимизација на топлинско поле

· Поддршка за примероци

· Брза понуда

Поддршка по продажбата

· Упатство за инсталација

· Препораки за користење на производот

· Упатство за одржување

· Поддршка за оптимизација на процесите

· Анализа на животниот век на производот

· Анализа на неуспех

· Брз одговор на прашања поврзани со квалитетот

VIII. Главните индустрии за апликации

Клучна порака: Производите на VETEK Semiconductor се широко користени во пет големи индустрии, вклучително ипроизводство на полупроводници, полупроводници од трета генерација, LED, нова енергија и научно истражување и напредно производство.

Производство на полупроводници

· Интегрирани кола (IC)

· Моќни полупроводници

· MEMS

· Сложени полупроводници

Полупроводници од трета генерација

· Уреди за моќност на SiC

· GaN Power Devices

· RF уреди

· Микро LED

LED индустрија

· Сини LED диоди

· Длабоко ултравиолетови LED диоди (УВ LED диоди)

· Мини LED диоди

· Микро LED диоди

Нова енергетска индустрија

· Нови енергетски возила (NEVs)

· Фотоволтаична опрема

· Системи за складирање на енергија

Научно истражување и напредно производство

· Универзитетски лаборатории

· Национални истражувачки институти

· Платформи за истражување и развој на напредни материјали

IX. Најчесто поставувани прашања (ЧПП)

П1: Кои производи првенствено ги обезбедува VETEK Semiconductor?

А:VETEK Полупроводник нуди шест главни категории на производи, вклучувајќиCVD SiC облоги, CVD TaC облоги, Цврст силициум карбид (Солид SiC), графит со висока чистота и материјали базирани на јаглерод, кварц и напредна керамика и полупроводнички наполитанки, покривајќи ги критичните полупроводнички процеси како што сеепитаксија, офорт и раст на кристалите.

П2: Какво ниво на чистота можат да постигнат CVD SiC облогите на VETEK Semiconductor?

А:Преку нашиот процес на длабоко прочистување, чистотата на материјалите со висока чистота може да се контролира на6N-7Nниво. Покрај тоа, конзистентноста на дебелината на слојот од серија до серија на нашитеCVD SiC облогисе контролира во рамките на±10 μm, обезбедувајќи стабилни перформанси при долгорочна работа на висока температура.

П3: Дали поддржувате нарачки за примероци или купувања во мали количини?

А:Да. Ние прифаќамепримероци нарачкии може да обезбеди испораки на едно парче или мала серија во зависност од типот на производот, дозволувајќи им на клиентите да спроведат валидација на опремата, квалификација на процесот и развој на нов производ.

П4: Кое е вашето стандардно време на водство?

А:Стандардното време на доставување е:

· Стандардни производи:2-4 недели

· Стандардни прилагодени производи:4-6 недели

· Комплексни прилагодени производи:6-10 недели

За долгорочните клиенти, може да се воспостават и безбедносни програми за дополнително подобрување на стабилноста на испораката.

П5: Дали поддржувате сопствено производство или услуги за OEM/ODM?

А:Да. Обезбедуваме производство врз основа на цртежите на клиентите, производство од испорачаните примероци, обратно инженерство, дизајн на сопствени димензии, препораки за замена на материјали, оптимизација на растворот за обложување, оптимизација на структурата на термалното поле и комплетни услуги за развој на компоненти на топлинско поле. Ние поддржуваме производи одПлатформи од 2 до 8 инчи, како и поголеми приспособени големини.

П6: Во каква полупроводничка опрема главно се користат вашите производи?

А:Нашите производи се широко користени воLPE, Aixtron, Veeco, ASM, и други мејнстрим епитаксиски системи, како иопрема за офорт, печки за оксидација/дифузија, печки за раст на кристали и друга опрема за обработка на полупроводници. Тие се погодни за критични производни процеси, вклучувајќи:

· Силиконска епитаксија

· Епитаксии на SiC

· GaN епитаксија

· LED епитаксија

· Плазма офорт

· Дифузија

· Оксидација

· Греење

· Брза термичка обработка (RTP)

П7: Како го обезбедувате квалитетот на производот и конзистентноста на серијата?

А:VETEK Полупроводник има воспоставено комплетен систем за управување со квалитет кој го покрива целиот производствен процес:

Инспекција на суровини → Прочистување со висока чистота → прецизна обработка → таложење на CVD облога → Инспекција на производот → Финална инспекција

Секој производ е подложен на повеќекратни проверки, вклучувајќи:

· Визуелна инспекција

· Димензионална инспекција

· Мерење на дебелината на облогата

· Инспекција на плошноста

· Инспекција на концентричност

· Инспекција на униформност на облогата

Целосната евиденција за следливост на квалитетот се одржува во текот на процесот на производство.

П8: Какви сертификати и квалификации има VETEK Semiconductor?

А:VETEK Полупроводник е признат како Национално специјализирано и софистицирано претпријатие „Малиот џин“. Основачот на компанијата, д-р Хе Шаолонг, е избран за водечки талент во рамките на „Програмата за десет илјади таленти“ во провинцијата Жеџијанг. Нашите производи влегоа во основните синџири на снабдување на бројни јавно наведени индустриски лидери, вклучувајќи ги Leon Microelectronics, Jiangfeng Electronics, HC Semitek и Zhaochi Co., Ltd.

X. Основни предности

· Национално специјализирано и софистицирано претпријатие „Малиот џин“,рангирање меѓу првостепените добавувачи во кинеската индустрија за полупроводнички епитаксии со топлинско поле.

· Двојни платформи за истражување и развој:Корпоративен центар за истражување и развој + Иновативен центар за материјали за топлинско поле во лабораторија Јонгјанг.

· Шест деловни поделби и шест главни категории на производи,обезбедување сеопфатно покривање на апликации за термичко поле со полупроводници со висока температура.

· Целосно интегрирањеdПроизводствен синџир:Комплетна покривка на системот за внатрешно производствопрочистување → прецизна обработка → CVD слој → инспекција,обезбедување целосна контрола на процесот.

· Доверливи од повеќе од 30 клиенти од полупроводничката индустрија,со производи кои влегуваат во основните синџири на снабдување на повеќе водечки јавно котирани компании за полупроводници.

· Поддржано OEM/ODM и прилагодено производство,обезбедување флексибилни решенија прилагодени на барањата на клиентите.

· Примерок нарачки и Small-Batch Производство Адостапно,помагање на клиентите да ги намалат трошоците за валидација и да го забрзаат развојот на производот.

· Сеопфатна контрола на квалитетот и целосна следливост на производите,обезбедување долгорочна стабилност на производот и постојани перформанси.

· Глобална логистичка мрежа и комсеопфатна поддршка за претпродажба и после продажба,обезбедување сигурна услуга за клиентите ширум светот.

XI. Заклучок

Водени од континуирани технолошки иновации,VETEK Полупроводникима воспоставено целосен екосистем на услуги што се протегаистражување и развој, производство и глобална испорака, центриран околу критичните процеси на производство на полупроводници.

Одматеријали со висока чистота до прецизни полупроводнички компоненти, и однапредни технологии за обложување за комплетирање на решенија за термичко поле, компанијата е посветена на обезбедувањевисоки перформанси, сигуренле, и одржливклучни материјали и основни компоненти за глобалнатаинтегрирано коло, полупроводник од трета генерација, LED, фотоволтаични и напредно производствоиндустрии.

Гледајќи напред,VETEK Полупроводникќе продолжи да ја одржува својата посветеност конqуалностизвонредност и технолошки иновации, тесно соработувајќи со клиентите ширум светот за да го поттикне напредокот на следната генерација на полупроводнички материјали и технологии.
