Зошто е порозен танталум карбид (TaC) обложен со графитен прстен критичен за сигурен раст на SiC кристалите

Резиме на написот:НаГрафитен прстен обложен со порозен тантал карбид (TaC).е специјализирана компонента за термичко поле дизајнирана за раст на еднокристално SiC за транспорт на физичка пареа (PVT). Со комбинирање на порозен графит со висока чистота со густа облога од тантал карбид CVD, тој обезбедува стабилност на висока температура, заштита од корозија, контролирана дистрибуција на топлина и мала контаминација. Оваа статија ја објаснува нејзината структура, техничките предности, апликациите, спецификациите и размислувањата за избор за опрема за полупроводници и SiC кристали за раст.

Содржина

• Што е порозен танталум карбид (TaC) обложен графитен прстен?
• Зошто TaC облогата е важна за растот на SiC кристалите?
• Кои се клучните предности на порозниот графитен прстен обложен со TaC?
• Кои се техничките спецификации?
• Каде се користи порозниот TaC обложен графит прстен?
• Како треба да го изберете вистинскиот графитен прстен со TaC обложен?
• Најчесто поставувани прашања
• Заклучок

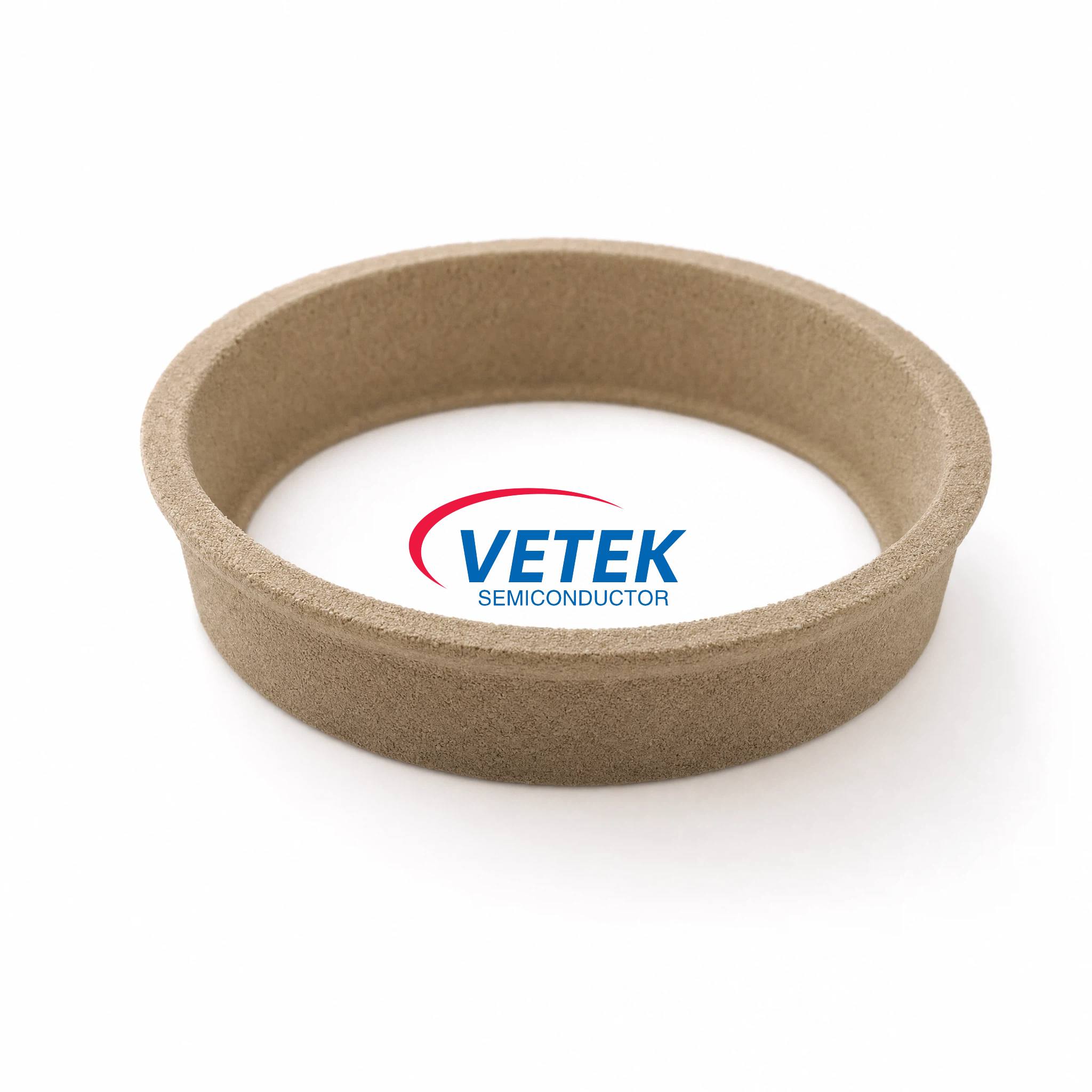

Што е порозен танталум карбид (TaC) обложен графитен прстен?

A Графитен прстен обложен со порозен тантал карбид (TaC).е инженерска компонента на термичко поле што се користи првенствено во печки за раст со еден кристал SiC кои работат со PVT процесот. СпоредВЕТЕК, компонентата комбинира порозна графитна подлога со висока чистота со облога од тантал карбид депонирана преку хемиско таложење на пареа (CVD). Оваа комбинација е дизајнирана да издржи тешки термички и хемиски услови додека поддржува стабилни средини со кристален раст.

Порозната подлога од графит обезбедува лесна структурна основа и придонесува за дистрибуција на топлина и транспорт на пареа во печката. Во меѓувреме, слојот TaC делува како заштитна бариера против силициумската пареа, гасовите што носат јаглерод и другите корозивни видови кои се среќаваат за време на растот на кристалите SiC.

Оваа материјална архитектура е особено вредна бидејќи термичкото поле во PVT печката директно влијае на квалитетот, конзистентноста и репродуктивноста на SiC кристалите. Затоа, правилно конструираниот прстен може да стане повеќе од механичка компонента - може да придонесе за целокупната стабилност на процесот.

Зошто TaC облогата е важна за растот на SiC кристалите?

Растот на SiC кристалите бара екстремно високи температури и хемиски агресивна средина за процесот. Конвенционалниот графит може да обезбеди корисни термички карактеристики, но неговата површина може да биде изложена на реактивни видови за време на продолжената работа. Висококвалитетниот TaC слој помага да се реши овој предизвик со создавање густ, хемиски отпорен заштитен слој.

Производот VETEK е наведен за работа на температури до2200°C, додека неговата обвивка TaC е дизајнирана да одржува структурен интегритет во опкружувања со висока температура. Облогата исто така ја штити графитната подлога од напад на силиконска пареа и корозивни процесни гасови.

За производителите на SiC, практичните придобивки може да вклучуваат:

• Подобрена заштита на компонентите на графитните термички полиња.
• Намален ризик од контаминација предизвикана од деградација на подлогата.
• Постабилни услови на термичко поле.
• Подобра отпорност на оксидација и корозија со покачена температура.
• Потенцијално подолг работен век на компонентата.
• Поконзистентни работни услови за време на повторени циклуси на раст на кристалот.

Со други зборови, TaC облогата не е само површинска обработка. Кога е правилно дизајниран и депониран, тој станува важен дел од функционалните перформанси на компонентата.

Кои се клучните предности на порозниот графитен прстен обложен со TaC?

1. Стабилност на висока температура

Стабилноста на висока температура е еден од најважните барања за опремата за кристален раст PVT SiC. Графитниот прстен со порозен TaC обложен VETEK е дизајниран за температури до 2200°C, што го прави погоден за тешки апликации на термичко поле.

2. Одлична заштита од корозија

Густата CVD TaC облога ја одвојува графитната подлога од агресивните процесни видови. Оваа заштитна функција е особено важна кога компонентата е постојано изложена на силициумска пареа и гасови што содржат јаглерод.

3. Контролирани перформанси на топлинско поле

Порозниот графит може да придонесе за дистрибуција на топлина и транспорт на пареа во жешката зона. Ова ја прави структурата на подлогата релевантна за дизајнот на процесот наместо да служи само како механичка поддршка.

4. Низок потенцијал за контаминација

Квалитетот на кристалот е многу чувствителен на несакани нечистотии. Суровини со висока чистота во комбинација со густа заштитна обвивка TaC може да помогне да се ограничи ослободувањето на нечистотијата и испуштањето честички, поддржувајќи почисти услови на процесот.

5. Силна адхезија на облогата

Процесот на CVD создава силна врска помеѓу TaC облогата и графитната подлога. Добрата адхезија е од суштинско значење бидејќи повторениот термички циклус може инаку да го зголеми ризикот од дефекти на облогата или предвремено откажување на компонентата.

6. Приспособлив дизајн

Различни печки за раст на кристалот на SiC може да бараат различни димензии на прстените, структурни конфигурации и параметри на облогата. ВЕТЕК наведува дека димензиите, структурните детали и спецификациите на облогата може да се прилагодат според барањата на печката и потребите на клиентите.

Кои се техничките спецификации?

За инженерите и тимовите за набавки, техничките спецификации се од суштинско значење при оценувањето на aГрафитен прстен обложен со порозен тантал карбид (TaC).. Следниве параметри се засноваат на објавените информации за производот на VETEK. Вистинските спецификации може да се прилагодат според барањата на опремата и процесот.

Кога се споредуваат добавувачите, купувачите треба да го проценат целосниот систем на материјали наместо да гледаат само на дебелината на облогата. Чистотата на подлогата, структурата на порите, униформноста на облогата, адхезијата, прецизноста на димензиите и процедурите за инспекција, сето тоа може да влијае на перформансите на компонентата.

Каде се користи порозниот TaC обложен графит прстен?

Примарната апликација еSiC еднокристален раст со помош на методот PVT. Овој процес е широко поврзан со производството на SiC подлоги за апликации за полупроводници од следната генерација. VETEK идентификува неколку области на примена за оваа компонента.

• SiC еднокристален раст:Се користи како дел од системот за термичко поле во PVT печки за кристален раст.
• Производство на полупроводници од трета генерација:Поддржува опрема што се користи за напредно производство на материјали SiC.
• Производство на подлога од SiC:Помага во одржување на топлинската и хемиската средина потребна за време на растот на кристалите.
• Топли зони на печка за раст на кристали:Функционира како напредна графитна компонента на топлинско поле.
• Полупроводничка обработка со висока температура:Погоден за апликации каде термичката стабилност и хемиската отпорност се неопходни.

Компонентата е особено вредна кога е важна повторливоста на процесот. Стабилните термички услови и намалената контаминација можат да им помогнат на производителите да одржуваат конзистентни работни услови низ производните циклуси.

Како треба да го изберете вистинскиот графитен прстен со TaC обложен?

Изборот на соодветен прстен бара повеќе од совпаѓање со надворешниот дијаметар. Инженерите за набавки треба да ја разгледаат целата работна средина и компатибилноста помеѓу компонентата и печката.

1. Потврдете ја компатибилноста на печката:Проверете го моделот на PVT печката, локацијата за инсталација и достапните димензии.
2. Дефинирајте работна температура:Осигурете се дека избраниот материјален систем е соодветен за наменетиот термички профил.
3. Оценете ги карактеристиките на подлогата:Размислете за чистотата, густината, порозноста, механичката сила и топлинските својства на графитот.
4. Наведете го слојот TaC:Разговарајте за дебелината на облогата, униформноста, адхезијата и барањата за процесот со производителот.
5. Контрола на димензионални толеранции:Точните димензии се важни за правилно склопување и предвидлива геометрија на топлинското поле.
6. Размислете за контрола на контаминација:Материјалите со висока чистота и стабилните премази се важни за апликации од полупроводничка класа.
7. Прашајте за прилагодување:Професионален производител треба да може да ги прегледа цртежите и условите на процесот пред производството.

За купувачите кои бараат кинески производител или добавувач, техничката комуникација треба да се одвива пред да нарачате. Споделувањето на цртежите на печката, димензиите на компонентите, работните температури и барањата за процесот може значително да го подобри усогласувањето на производот.

ВЕТЕК обезбедува приспособени опции што ги покриваат димензиите, конфигурациите на подлогата и параметрите на облогата, што овозможува приспособување на прстенот на различните барања на печката за раст на SiC.

Најчесто поставувани прашања

За што се користи порозен танталум карбид (TaC) обложен графит прстен?

Примарно се користи како компонента на термичко поле во печки за раст со еднокристално PVT SiC. Неговата порозна графитна подлога поддржува термичка дистрибуција и транспорт на пареа, додека облогата TaC обезбедува заштита од хемиски напад на висока температура.

Зошто тантал карбидот е погоден за раст на SiC кристалите?

TaC нуди стабилност на висока температура и силна хемиска отпорност. Помага во заштитата на графитната подлога од силициумска пареа и други реактивни видови, што придонесува за почиста и постабилна средина за раст.

Колку е дебела облогата TaC?

ВЕТЕК одредува опсег на дебелина на облогата од 20–100 μm, со достапно прилагодување според барањата на апликацијата.

Може ли да се прилагоди графитниот прстен?

Да. VETEK наведува дека прилагодувањето може да ги покрие димензиите, структурните детали, конфигурацијата на подлогата и параметрите на облогата врз основа на цртежите на клиентите, дизајните на печките и барањата на процесот.

Која температура може да издржи прстенот?

Објавената техничка спецификација наведува отпорност на температура до 2200°C. Вистинската погодност за работа треба да се процени според дизајнот на печката, термичкиот профил, атмосферата и условите на процесот.

Заклучок

A Графитен прстен обложен со порозен тантал карбид (TaC).ги комбинира карактеристиките на топлинското поле на порозниот графит со висока чистота со високата температура и хемиската отпорност на CVD TaC облогата. За раст на PVT SiC кристалите, оваа материјална архитектура може да поддржува топлинска стабилност, заштита од корозија, контрола на контаминација и повторливи услови на процесот. Со приспособливи димензии и параметри за обложување, може да се прилагоди и на различни дизајни на печки за раст на кристали.

Ако сте извори на високи перформансиГрафитен прстен обложен со порозен тантал карбид (TaC).за опремата за раст на SiC кристали, VETEK може да обезбеди приспособени решенија врз основа на вашите цртежи и барања за процесот.Контактирајте неденес да разговараме за вашите спецификации, барања за обложување, компатибилност на печката и потреби за извори и дозволете нашиот технички тим да ви помогне да идентификувате соодветно решение за графит обложен со TaC.
